Atemwegsgase
Weitere Informationen siehe Modulare CARESCAPE Monitore
Ergänzungs-Informationshandbuch.
Darauf achten, dass eine Wasserfalle verwendet wird, die mit dem Modul
●
kompatibel ist:
CARESCAPE Atemwegsmodule: D-fend Pro oder D-fend Pro+
￭
Compact-Atemwegsmodule: D-fend oder D-fend+
￭
E-miniC: Mini D-fend
￭
Leeren Sie den Wasserabscheider-Behälter, sobald er mehr als halbvoll ist.
●
Atemwegsadapter zwischen HME and Y-Stück platzieren.
●
Den Atemwegsadapter mit allen Gasprobenanschlüssen nach oben platzieren.
●
Sämtliche Anschlüsse stets auf festen Sitz überprüfen.
●
Sicherstellen, dass der Gasprobenschlauch korrekt am Wasserabscheider und
●
dieser wiederum korrekt am Atemwegsgasmodul angeschlossen ist. Gasleckagen
an diesen Verbindungen können die Gasprobe aus dem Patientensystem
verdünnen und somit zu falschen Gasmesswerten führen. Im normalen Betrieb
fließt die gesamte Gasprobe über den Probengasauslass ab. Die Raumluft wird als
Referenzgas für die Sauerstoffmessung verwendet und wird dazu mit der Gasprobe
gemischt. Die Gasprobe wird mit Raumluft in dem Maße verdünnt, dass der Anteil
an Raumluft im abfließenden Gas etwa 20% beträgt.
Compact-Atemwegsmodule: Die Meldung Probenschl. blockiert kann angezeigt
●
werden, wenn der Probenschlauch nach Abschluss des Monitor-Selbsttests für das
Modul an den Wasserabscheider angeschlossen wird. Die Probenschläuche vor
dem Einschalten des Monitors an der Wasserfalle anschließen.
Setup der Messung von Atemwegsgasen

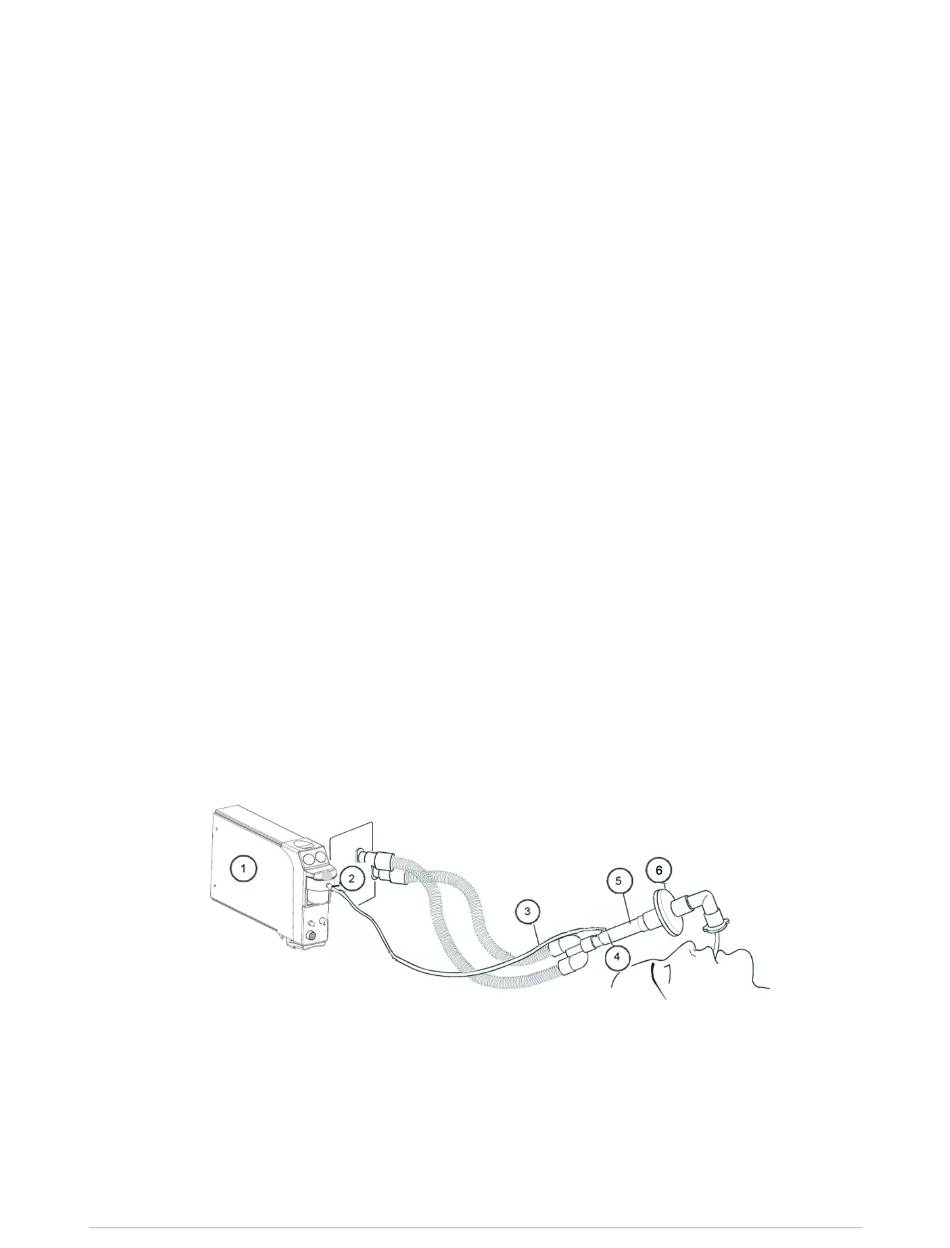

Verbindungen zwischen Atemwegsgasmodul zum Patienten
mit CARESCAPE-Atemwegsmodulen
1. CARESCAPE-Atemwegsmodul
2. Gasprobe, Gasprobenschlauchanschluss am Wasserabscheider
3. Gasprobenschlauch
4. Gasprobenschlauchanschluss am Atemwegsadapter; der Anschluss muss nach
oben zeigen
5. Atemwegsadapter mit Probenschlauchanschluss
6. Wärme- und Feuchtigkeitstauscher mit Filter (HMEF) (optional)
308
Modulare CARESCAPE Monitore
2066380-010
