GE Modulare CARESCAPE Monitore Gebrauchsanweisung Seite 363

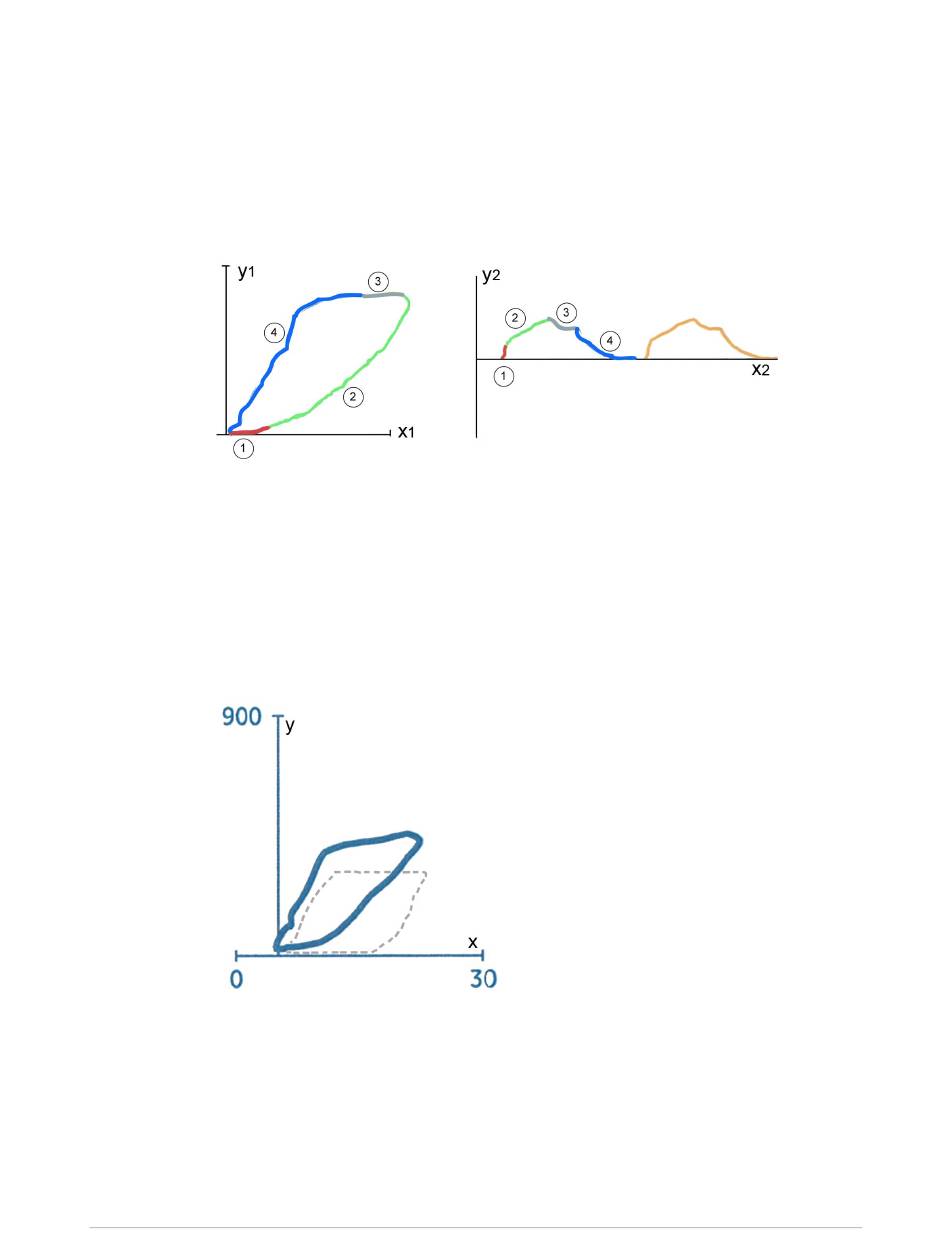

Paw-Vol-Phasen
x1 = Paw cmH
●
y1 = Vol ml
●
x2 = Zeit
●
y2 = Paw
●
1. Beginn der Inspirationsphase
2. Inspiration
3. Pause
4. Exspiration
Normale Paw-Vol-Schleife
Die Form der Paw-Vol-Schleife hängt vom Respirationsstatus des Patienten und dem
verwendeten Ventilationsmodus ab. Die „normale" Paw-Vol-Schleife erscheint, wenn
nur ein kleiner Druck benötigt wird, bevor das Volumen in die Lungen gelangt.
Typische pädiatrische Paw-Vol-Schleife
Im pädiatrischen Einsatz unterscheiden sich die Skalen für Druck und Volumen von
denen, die bei Erwachsenen verwendet werden. Pädiatriepatienten weisen wegen des
sehr kleinen Endotrachealtubus relativ hohe Atemwegsdrücke auf. Die Verwendung
einer proportional höheren Skala für Druck als für Volumen ermöglicht es, pädiatrische
Schleifen in einer Form darzustellen, die derjenigen von Erwachsenen ähnelt.
Typische Gegebenheiten:
2066380-010
O
2
Modulare CARESCAPE Monitore
x = Paw
●
y = Vol
●
Patientenspirometrie
363
