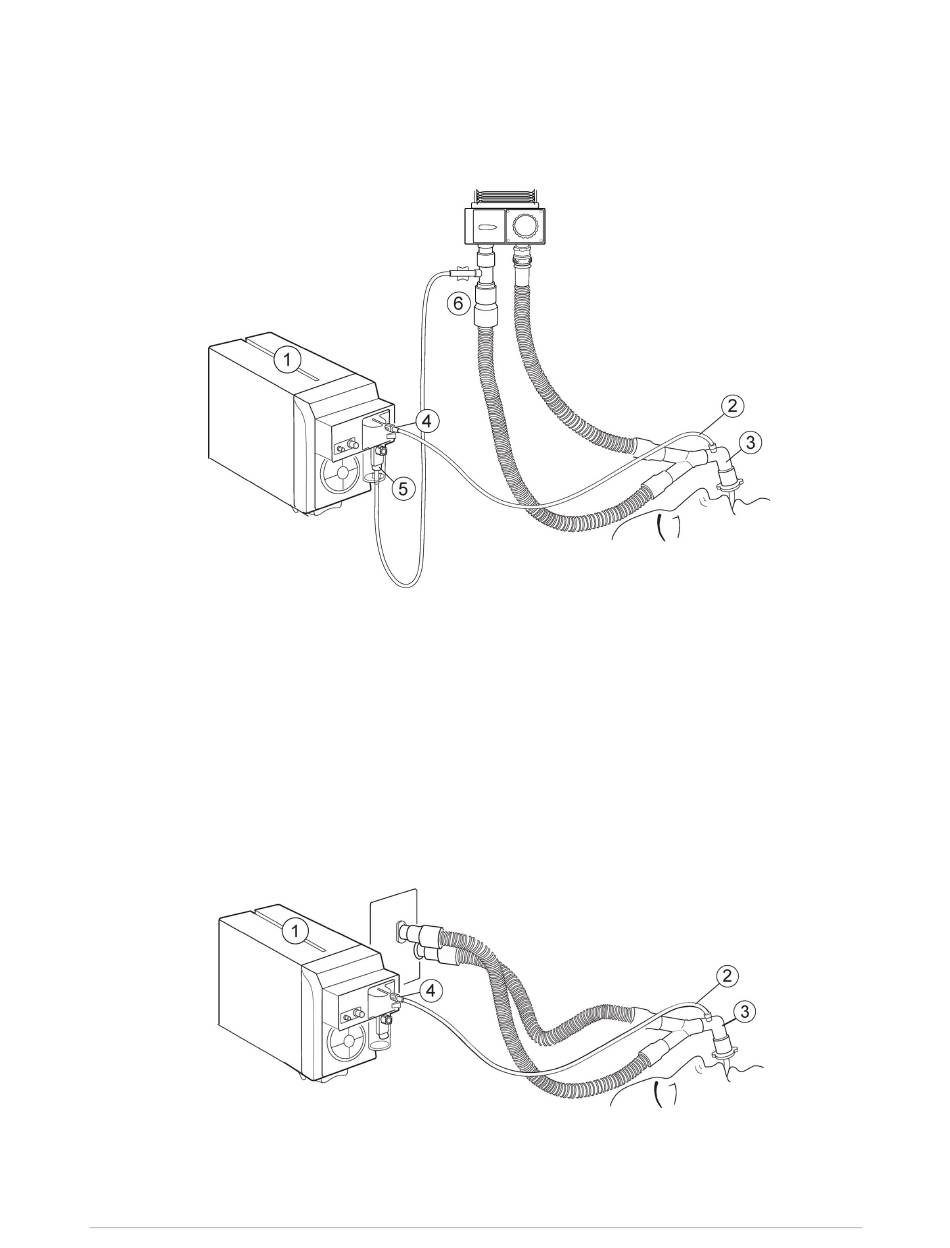

Verbindung zwischen Atemwegsgasmodul zum Patienten
mit Compact-Atemwegsmodul, Anästhesie-Setup
1. Compact-Atemwegsmodul.
2. Anästhesie-Gasprobenschlauch
3. Atemwegsadapter mit Probenschlauchanschluss
4. Probenschlauchanschluss an Waserfalle
5. Gasprobenauslass (Gasfortleitung)
6. Rückführung des Probengases in das Patientensystem
Verbindung zwischen Atemwegsgasmodul zum Patienten
mit Compact-Atemwegsmodul, Intensiv-Setup
1. Compact-Atemwegsmodul
2. Gasprobenschlauch
2066380-010 Modulare CARESCAPE Monitore
Atemwegsgase
