Einen Block Löschen - IDEC SmartRelay FL1F Betriebsanleitung

IDEC SmartRelay programmieren
3.7 Schaltprogramm eingeben und starten
3.7.8 Einen Block löschen

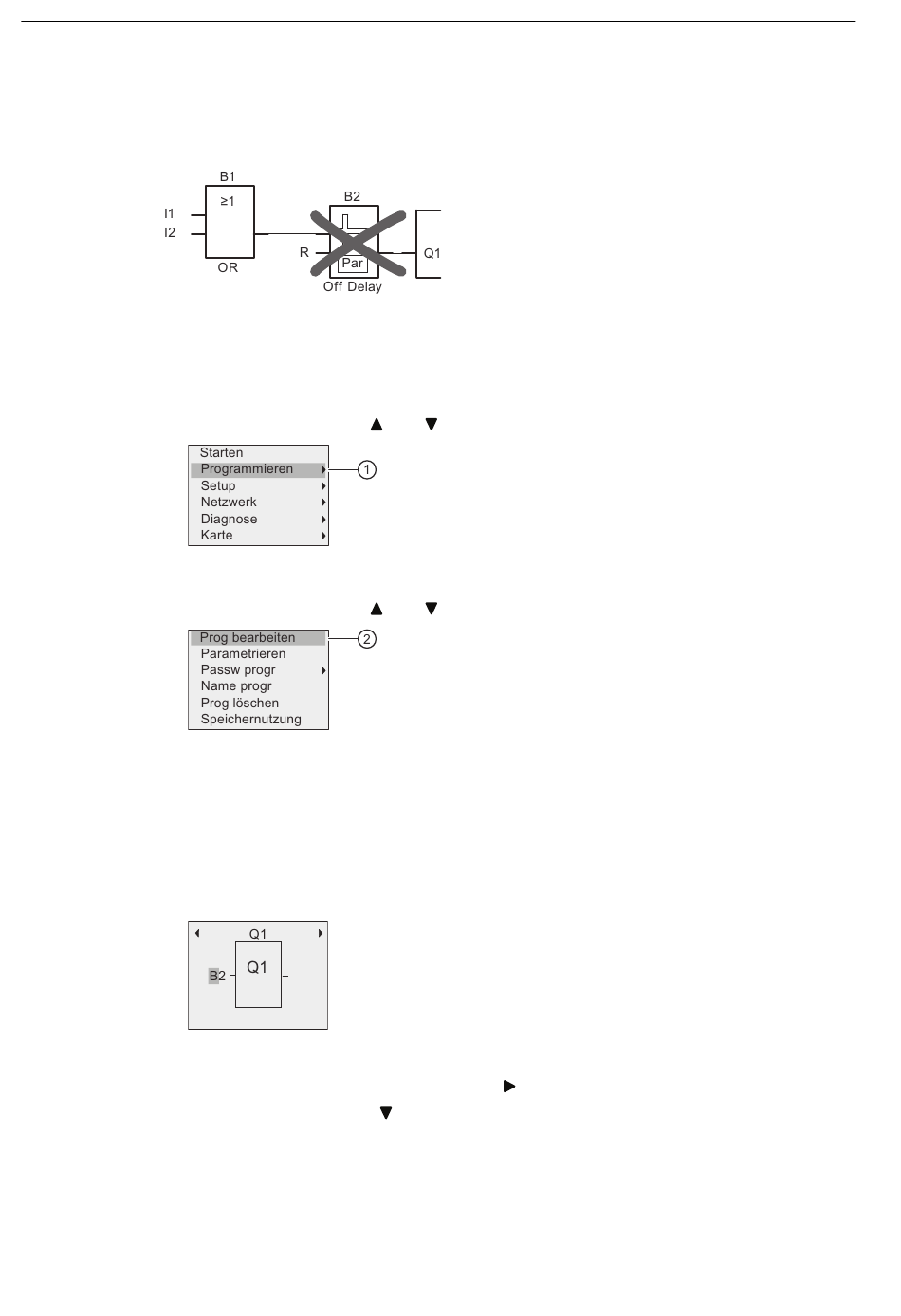

Angenommen, Sie möchten aus dem eingegebenen Schaltprogramm den Block B2 löschen
und B1 direkt mit Q1 verbinden.
Um diesen Block zu löschen, gehen Sie wie folgt vor:
1. Versetzen Sie IDEC SmartRelay in die Betriebsart Programmieren.
(Zur Erinnerung: Siehe "Die 4 goldenen Regeln zum Bedienen von IDEC SmartRelay
(Seite 57)").
2. "
3. "
4. "
5. "
(Geben Sie ggf. Ihr Passwort ein und bestätigen Sie mit OK.)
6. Wählen Sie im Schaltprogrammfenster OK und der Cursor wird nun als blinkender
Vollblock angezeigt.
7. Bewegen Sie den Cursor auf den Block Q1 und drücken Sie OK.
8. Bewegen Sie den Cursor auf B2, den Eingang von Q1, und bestätigen Sie mit OK.
9. Jetzt setzen Sie statt des Blocks B2 den Block B1 direkt an den Ausgang Q1.
– Cursor auf die 2 in B2 bewegen: Taste
– 'B1' auswählen: Taste
– 'B1' übernehmen: Taste OK
Ergebnis: IDEC SmartRelay löscht Block B2 aus der Schaltung und verbindet den Ausgang
von B1 direkt mit dem Ausgang Q1.
