IDEC SmartRelay programmieren
3.7 Schaltprogramm eingeben und starten
3.7.7
Zweites Schaltprogramm
Sie haben bisher das erste Schaltprogramm erfolgreich erstellt, ihm einen Namen
zugewiesen und optional ein Passwort für das Programm eingerichtet. In diesem Abschnitt
erfahren Sie, wie Sie bestehende Schaltprogramme ändern und Sonderfunktionen
verwenden können.
Anhand dieses zweiten Schaltprogramms lernen Sie, wie Sie die folgenden Tätigkeiten
durchführen:
•
Wie Sie einen Block in ein bestehendes Schaltprogramm einfügen
•
Wie Sie einen Block für eine Sonderfunktion auswählen
•
Wie Sie Parameter eingeben
Ändern von Schaltungen
Für das zweite Schaltprogramm ändern Sie das erste Schaltprogramm ein wenig.

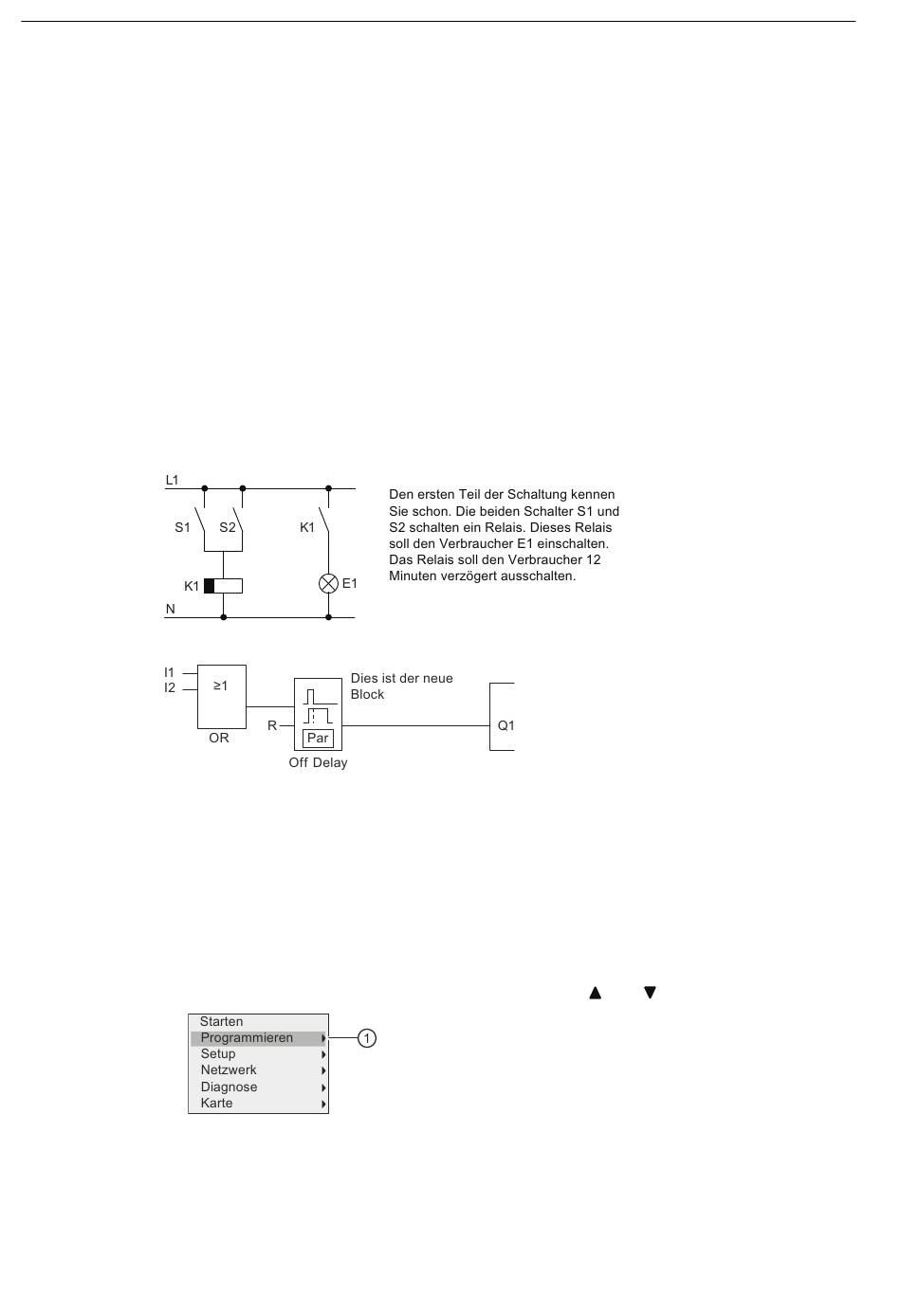

Sehen wir uns den Stromlaufplan für das zweite Schaltprogramm zunächst an:
In IDEC SmartRelay sieht das Schaltprogramm dazu so aus:
Aus dem ersten Schaltprogramm finden Sie den OR-Block und das Ausgangs-Relais Q1
wieder. Neu ist nur die Ausschaltverzögerung.
Bearbeiten des Schaltprogramms
So bearbeiten Sie das Schaltprogramm:
1. Schalten Sie IDEC SmartRelay in den Programmiermodus. Weitere Details, siehe "Die 4
goldenen Regeln zum Bedienen von IDEC SmartRelay (Seite 57)".
2. Im Hauptmenü den Cursor auf "
78
①
" bewegen: Taste
oder
IDEC SmartRelay Handbuch
