4. Zum Bestätigen Ihrer Auswahl drücken Sie OK. Auf dem Display werden jetzt die
Wertänderungen von AI3 in Form einer Kurve angezeigt. Beispiel:
Das Display wird kontinuierlich aktualisiert und die Kurve verschiebt sich bitweise nach
links. Durch Drücken von
bewegen, um frühere/spätere Wertänderungen anzuzeigen.
Was bedeutet: "IDEC SmartRelay ist in RUN"?
In RUN bearbeitet IDEC SmartRelay das Schaltprogramm. IDEC SmartRelay liest zunächst
die Zustände der Eingänge, ermittelt mit dem Schaltprogramm die Zustände der Ausgänge
und schaltet die Ausgänge je nach den von Ihnen angegebenen Einstellungen ein oder aus.

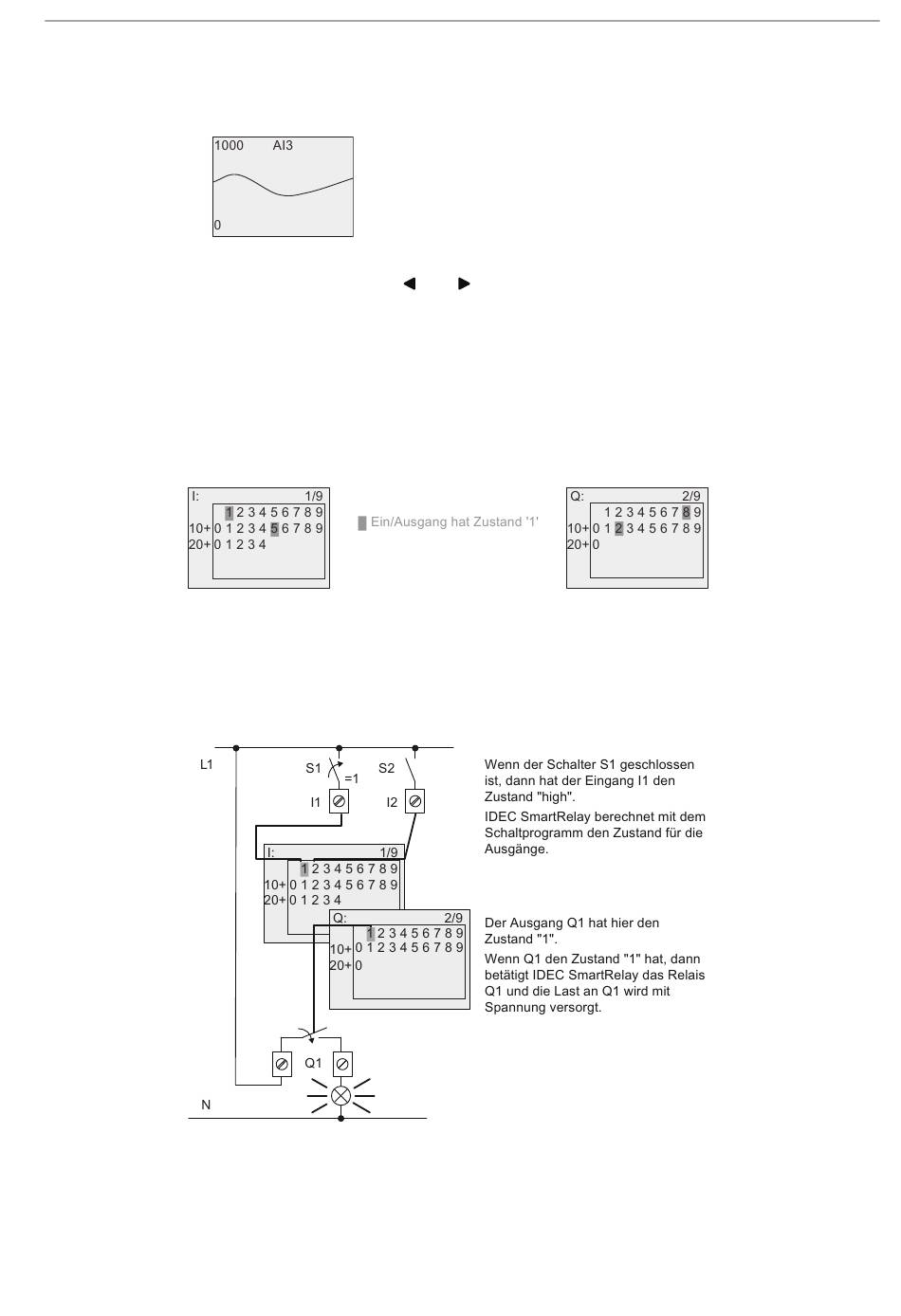

Den Zustand eines Eingangs oder Ausgangs stellt IDEC SmartRelay so dar:
In diesem Beispiel sind nur die Eingänge I1 und I15 und die Ausgänge Q8 und Q12 "high".

Zustandsanzeige im Display

Anhand des Beispiels können Sie sehen, wie IDEC SmartRelay die Zustände der Eingänge
und Ausgänge anzeigt:
IDEC SmartRelay Handbuch
3.7 Schaltprogramm eingeben und starten
oder können Sie den Bildschirm nach links bzw. rechts
IDEC SmartRelay programmieren
77
