IDEC SmartRelay programmieren
3.1 Klemmen
3.1
Klemmen
IDEC SmartRelay besitzt Eingänge und Ausgänge

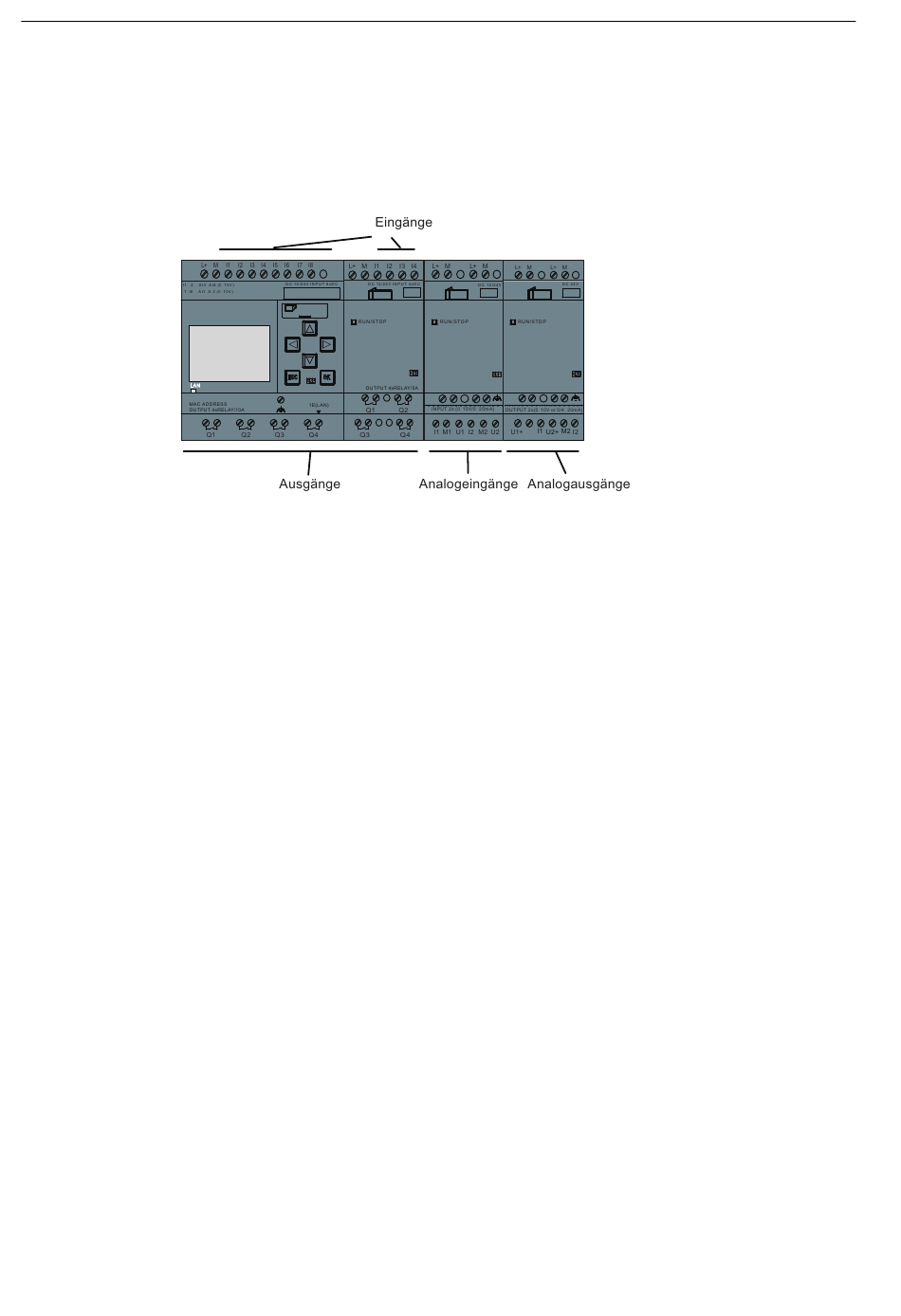

Beispiel einer Zusammensetzung mehrerer Module:
Die Abbildung zeigt die Nutzung der Eingänge, nicht die tatsächliche Markierung auf dem Modul.
Die Eingänge sind durch den Buchstaben I gefolgt von einer Zahl gekennzeichnet. Wenn Sie
IDEC SmartRelay von vorn betrachten, sehen Sie die Klemmen für die Eingänge oben. Nur
bei den Analogeingangsmodulen FL1F-J2B2 befinden sich die Eingänge unten.
Die Ausgänge sind durch den Buchstaben Q gefolgt von einer Zahl gekennzeichnet (auf dem
Modul FL1F-K2BM2 ist die Kennzeichnung AQ und eine Zahl). Die Klemmen der Ausgänge
sehen Sie im Bild unten.
