4.4 Liste Sonderfunktionen - SF
4.4.4 Speichernde Einschaltverzögerung
Kurzbeschreibung
Wenn der Eingang ein- und wieder ausschaltet, wird eine parametrierbare
Einschaltverzögerung gestartet. Der Ausgang wird gesetzt, wenn die Zeit abgelaufen ist.

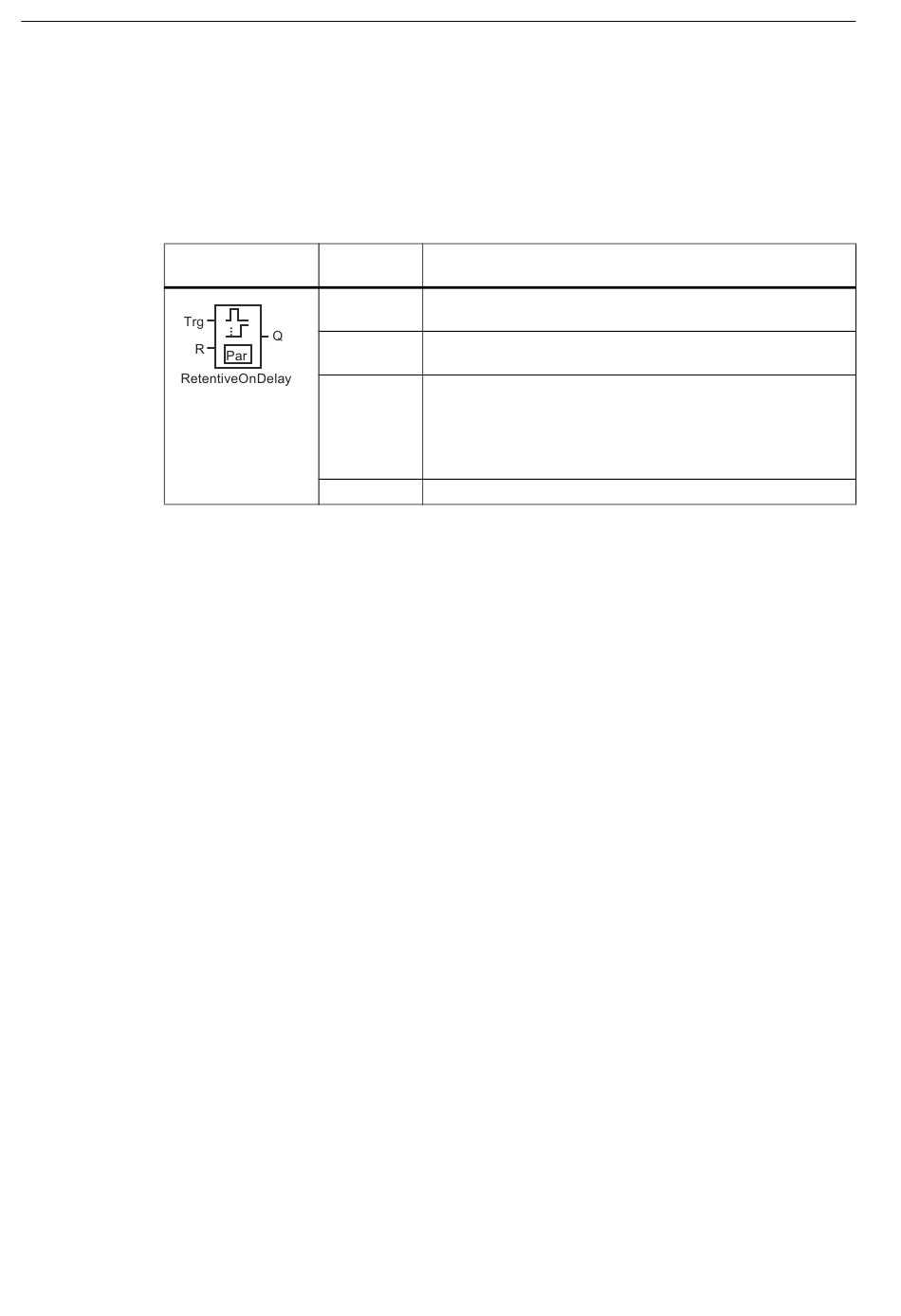

Symbol bei
IDEC SmartRelay
Parameter T
Beachten Sie für die Wertvorgaben den Hinweis unter Zeitverhalten (Seite 126).
Der Aktualwert einer anderen bereits programmierten Funktion kann die Zeitvorgabe für den
Parameter T sein. Sie können die Aktualwerte folgender Funktionen verwenden:
•
Analogkomparator (Seite 186) (Aktualwert Ax – Ay)
•
Analoger Schwellwertschalter (Seite 181) (Aktualwert Ax)
•
Analogverstärker (Seite 194) (Aktualwert Ax)
•
Analoger Multiplexer (Seite 212) (Aktualwert AQ)
•
Rampensteuerung (Seite 214) (Aktualwert AQ)
•
Analoge Arithmetik (Seite 227) (Aktualwert AQ)
•
PI-Regler (Seite 219) (Aktualwert AQ)
•
Vor­/Rückwärtszähler (Seite 171) (Aktualwert Cnt)
•
Analogfilter (Seite 232) (Aktualwert AQ)
•
Mittelwert (Seite 238) (Aktualwert AQ)
•
Max/Min (Seite 234) (Aktualwert AQ)
•
Einschaltverzögerung (Seite 134) (aktuelle Zeit Ta)
•
Ausschaltverzögerung (Seite 138) (aktuelle Zeit Ta)
•
Ein-/Ausschaltverzögerung (Seite 140) (aktuelle Zeit Ta)
•
Speichernde Einschaltverzögerung (aktuelle Zeit Ta)
•
Wischrelais (Impulsausgabe) (Seite 144) (aktuelle Zeit Ta)
•
Flankengetriggertes Wischrelais (Seite 146) (aktuelle Zeit Ta)
•
Asynchroner Impulsgeber (Seite 148) (aktuelle Zeit Ta)
•
Treppenlichtschalter (Seite 152) (aktuelle Zeit Ta)
142
Verdrahtung Beschreibung
Eingang Trg Über den Eingang Trg (Trigger) starten Sie die Zeit für die
Einschaltverzögerung.
Eingang R Über den Eingang R setzen Sie die Zeit für die
Ausschaltverzögerung zurück und setzen den Ausgang auf 0.
Parameter T ist die Zeit, nach der der Ausgang eingeschaltet wird
(Ausgangszustand wechselt von 0 nach 1).
Remanenz:
/ = keine Remanenz
R = der Zustand wird remanent gespeichert
Ausgang Q IDEC SmartRelay setzt den Ausgang Q nach Ablauf der Zeit T.
