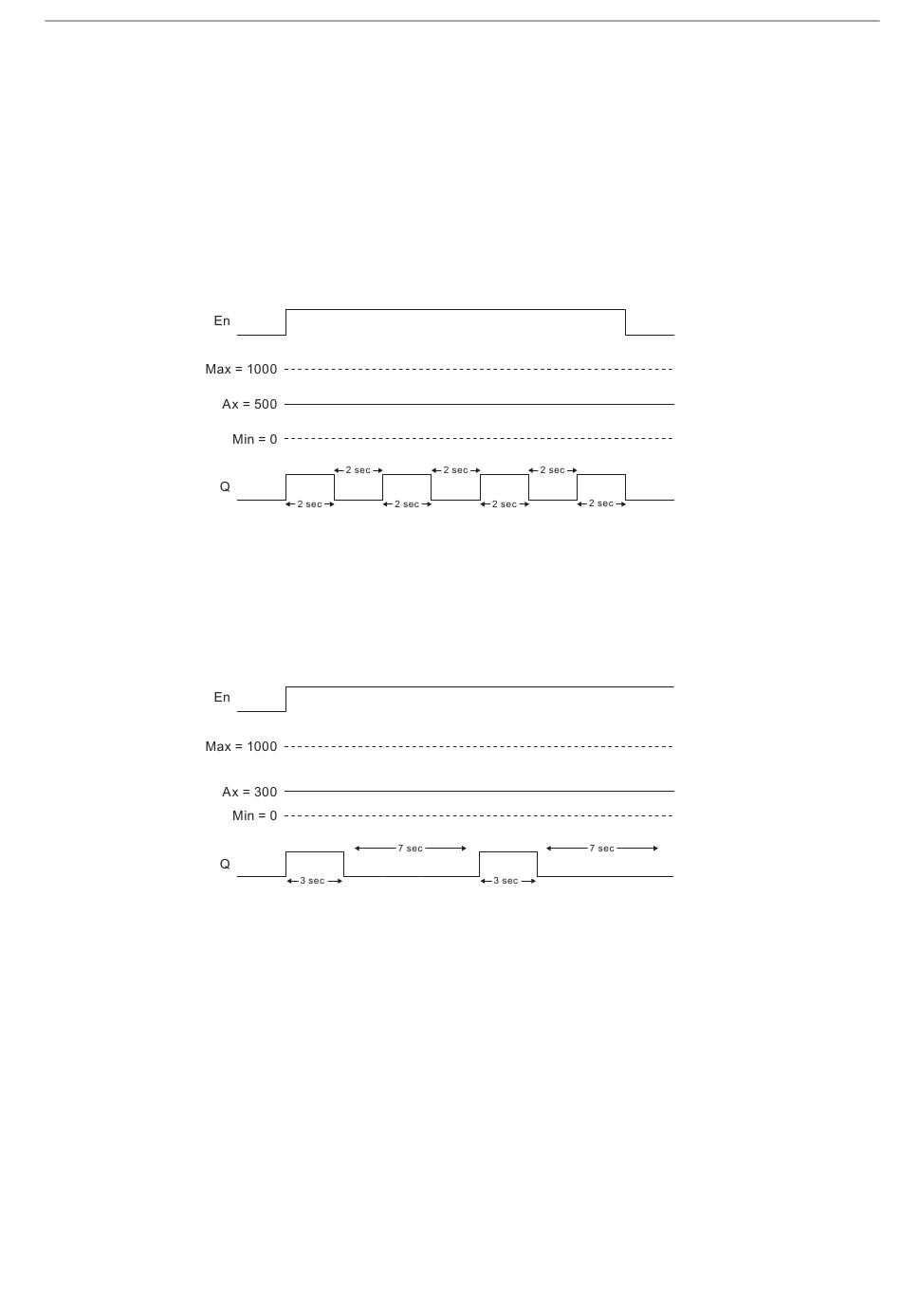

Beispiele mit Timingdiagrammen

Die folgenden Beispiele zeigen, wie die Operation PWM aus dem analogen Eingangswert ein
digitales Ausgangssignal moduliert:
Beispiel 1
Analogeingabewert: 500 (Bereich 0 bis 1.000)
Periodischer Zeitraum T vier Sekunden
Der Digitalausgang der Funktion PWM ist 2 Sekunden auf 1 (high), 2 Sekunden auf 0 (low), 2
Sekunden auf 1 (high), 2 Sekunden auf 0 (low) usw., solange der Parameter En = 1 (high) ist.
Beispiel 2
Analogeingabewert: 300 (Bereich 0 bis 1.000)
Periodischer Zeitraum T 10 Sekunden
Der Digitalausgang der Funktion PWM ist drei Sekunden auf 1 (high), sieben Sekunden auf 0
(low), drei Sekunden auf 1 (high), sieben Sekunden auf 0 (low) usw., solange der Parameter
En = 1 (high) ist.
