4.4.14
Stoppuhr
Kurzbeschreibung
Die Funktion Stoppuhr zählt die verstrichene Zeit zwischen einem Startsignal und einem
Stoppsignal der Stoppuhr.

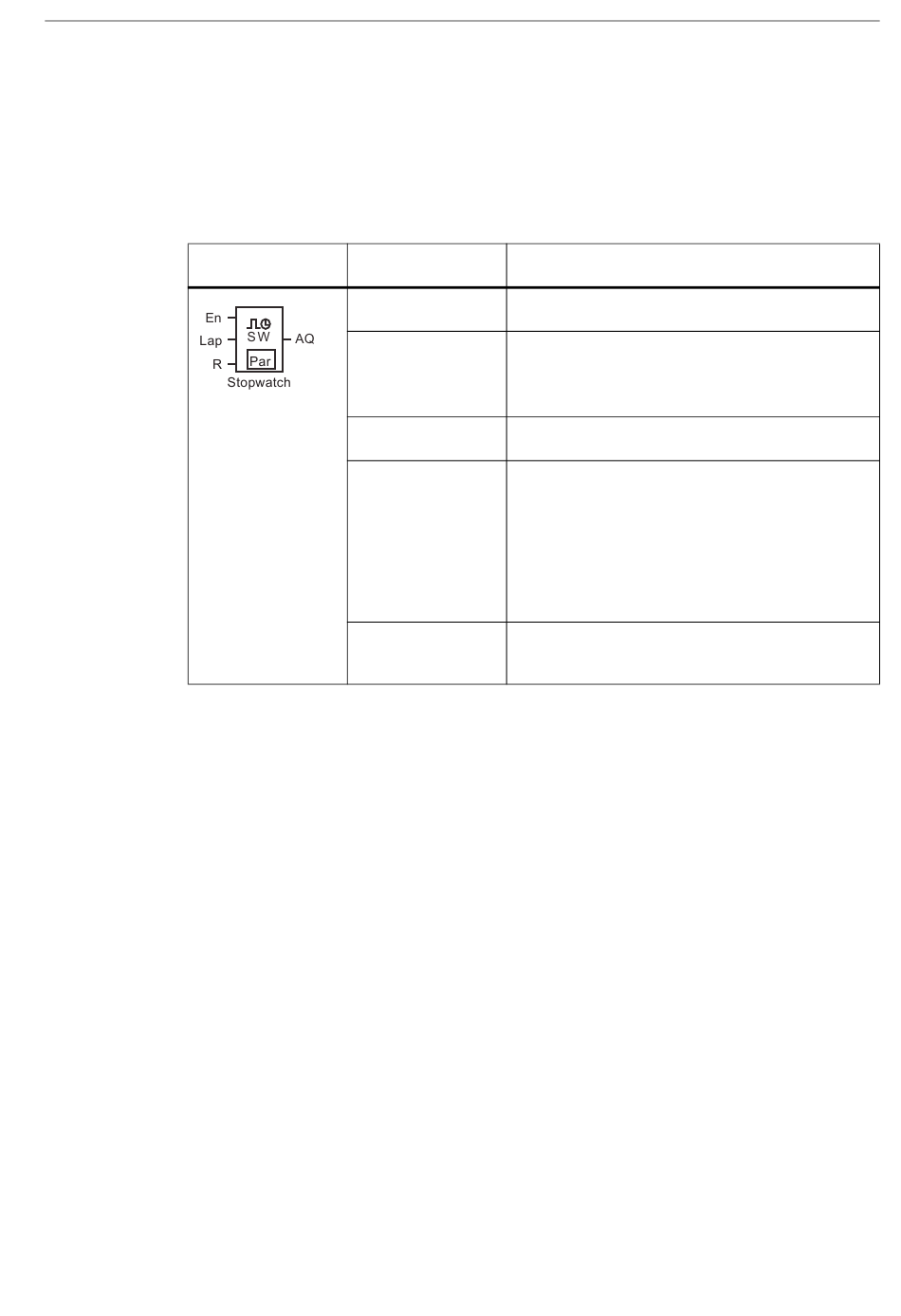

Symbol bei
IDEC SmartRelay
Parameter TB
Eine Zeitbasis kann aus folgenden Möglichkeiten ausgewählt werden.
•
10 ms (10 Millisekunden)
•
s (Sekunden)
•
m (Minuten)
•
h (Stunden)
IDEC SmartRelay Handbuch
Beschaltung
Beschreibung
En
Über den Eingang En starten Sie das Zählen der
verstrichenen Zeit am Analogausgang AQ.
Lap
Eine steigende Flanke (Wechsel von 0 nach 1) am
Eingang Lap lässt die Stoppuhr pausieren.
Eine fallende Flanke (Wechsel von 1 nach 0) am
Eingang Lap lässt die Stoppuhr weiterlaufen.
R
Über den Eingang R setzen Sie die verstrichene Zeit
zurück.
Parameter
Für die Stoppuhr kann eine Zeitbasis TB eingestellt
werden.
Mögliche Einstellungen der Zeitbasis:
10 ms, s, m und h
Remanenz:
/ = Keine Remanenz
R = Der Zustand wird remanent gespeichert
Ausgang AQ
Über den Eingang Lap halten Sie den Wert von AQ,
bis Lap auf 0 zurückgesetzt wird. Über den Eingang R
setzen Sie den Wert von AQ auf 0 zurück.
IDEC SmartRelay Funktionen
4.4 Liste Sonderfunktionen - SF
169
