IDEC SmartRelay Funktionen
4.2 Liste Grundfunktionen - GF
Logiktabelle für die AND-Funktion
1
0
0
0
0
0
0
0
0
1
1
1
1
1
1
1
1
4.2.2

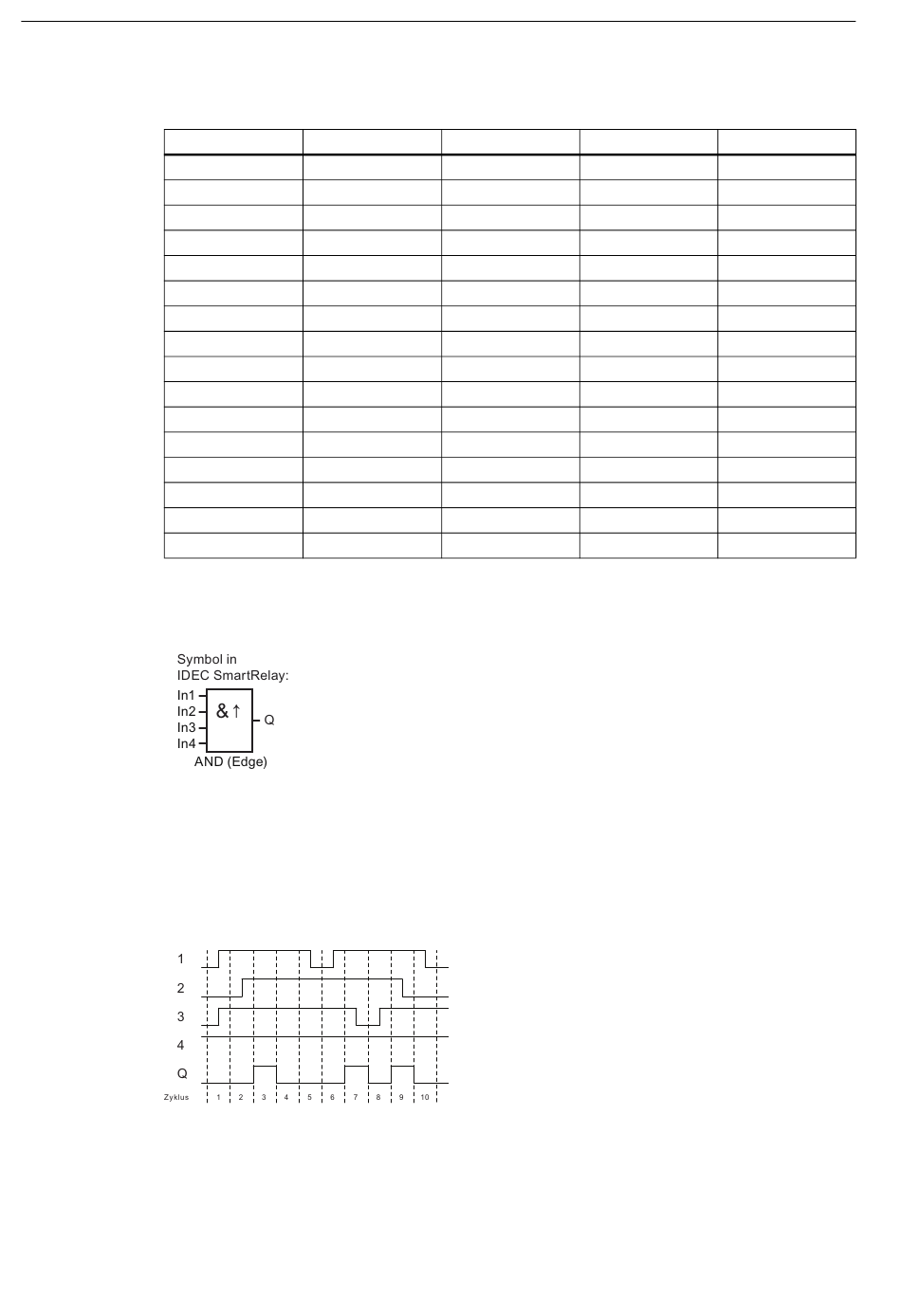

AND mit Flankenauswertung

Der Ausgang des AND mit Flankenauswertung nimmt nur dann den Zustand 1 an, wenn alle
Eingänge den Zustand 1 haben und im vorherigen Zyklus mindestens ein Eingang den
Zustand 0 hatte.
Wird ein Eingang dieses Blocks nicht genutzt (x), gilt für den Eingang: x = 1.
Timingdiagramm für das AND mit Flankenauswertung
120
2 3
0 0
0 0
0 1
0 1
1 0
1 0
1 1
1 1
0 0
0 0
0 1
0 1
1 0
1 0
1 1
1 1
4 Q
0 0
1 0
0 0
1 0
0 0
1 0
0 0
1 0
0 0
1 0
0 0
1 0
0 0
1 0
0 0
1 1
IDEC SmartRelay Handbuch
