IDEC SmartRelay parametrieren
8.2 Voreinstellungen für IDEC SmartRelay festlegen
8.2.4
Einstellen der Anzahl der AI in IDEC SmartRelay
FL1F-H12RCE/B12RCE und FL1F-H12SCD unterstützen bis zu vier integrierte Eingänge, die
als digitale oder analoge Eingänge (0 V bis 10 V) genutzt werden können. Die Eingänge I7
(AI1) und I8 (AI2) stehen standardmäßig als analoge Eingänge zur Verfügung, ganz gleich,
ob Sie sie nutzen oder nicht. Die Eingänge I1 (AI3) und I2 (AI4) sind optionale Analogeingänge.
IDEC SmartRelay stellt ein Menü bereit, in dem Sie festlegen können, ob Sie zwei analoge
Eingänge (die voreingestellten Eingänge AI1 und AI2) oder vier oder auch null Eingänge
nutzen möchten. Unabhängig von den Einstellungen können die Eingänge I1 und I2 als
digitale Eingänge genutzt werden. Um sie als analoge Eingänge AI3 und AI4 zu nutzen,
müssen Sie für die Anzahl der Analogeingänge vier einstellen. Beachten Sie, dass sich die
Anzahl der konfigurierten Analogeingänge bei der IDEC SmartRelay auf die nachfolgende
Nummerierung der Analogeingänge der angeschlossenen Erweiterungsmodule auswirkt
(siehe Abschnitt "Maximalausbau mit Erweiterungsmodulen (Seite 17)").
Sie können die Anzahl der AI nur in der Betriebsart Programmieren einstellen:
Anzahl der AI im Programmiermodus einstellen

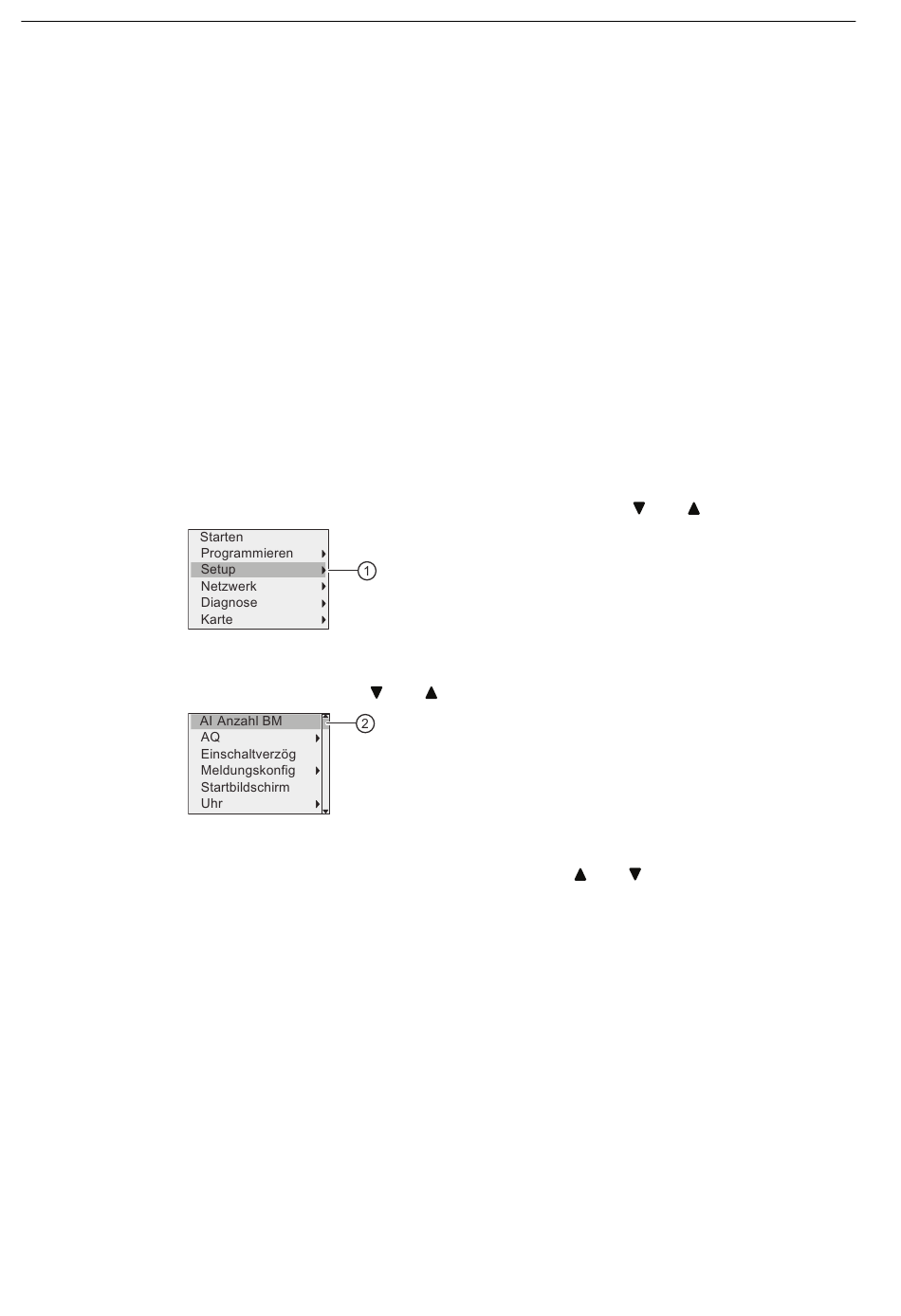

Gehen Sie wie folgt vor, um die Anzahl der Analogeingänge einzustellen:
1. Im Programmiermodus im Hauptmenü "
2. "
3. "
4. "
5. Wechseln Sie auf "0 AI", "2 AIs" oder "4 AIs": Taste
6. Sobald Sie Ihre Auswahl mit OK bestätigen, wird die Einstellung sofort wirksam.
272
①
" übernehmen: Taste OK
②
" auswählen: Taste
②
" übernehmen: Taste OK
①
" wählen: Taste
oder
oder
oder
IDEC SmartRelay Handbuch
