Beispiel: Tickermeldung Zeichenweise; Beispiel: Tickermeldung Zeilenweise - IDEC SmartRelay FL1F Betriebsanleitung

Meldungsticker
Sie können einen Meldetext auch als Ticker konfigurieren. Es gibt zwei Arten von
Meldungstickern:
•
Zeichenweise
•
Zeilenweise
Bei Meldungen, die zeichenweise über die Anzeige laufen, verschwindet jedes Zeichen
einzeln auf der linken Seite von der Zeile, während die Zeichen einzeln von rechts
nachrücken. Das Zeitintervall für den Ticker wird in den Meldetexteinstellungen als Tickerzeit
angegeben.
Bei Meldungen, die zeilenweise über die Anzeige laufen, verschwindet eine Hälfte der
Meldung nach links vom Display, während die zweite Hälfte der Meldung von rechts
nachrückt. Das Zeitintervall für den Ticker entspricht dem zehnfachen Parameter der
Tickerzeit. Die zwei Teile der Meldung wechseln sich einfach auf dem integrierten Display der
IDEC SmartRelay bzw. auf dem FL1F-RD1 ab.

Beispiel: Tickermeldung zeichenweise

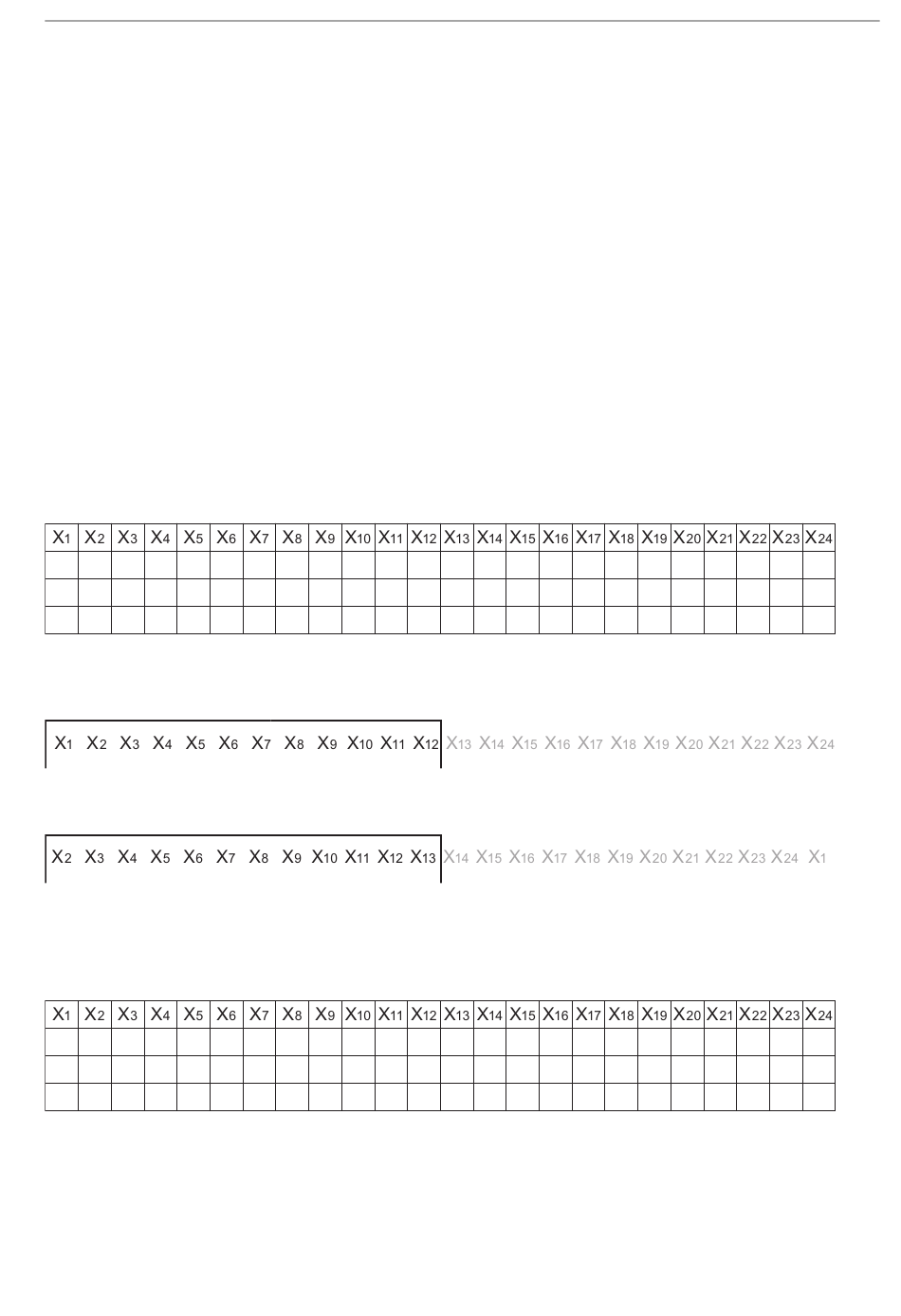

Die folgende Abbildung zeigt die Konfiguration eines einzeiligen Meldetexts mit 24 Zeichen:
Wenn Sie diese Meldung als Ticker "zeichenweise" mit einem Tickerintervall von 0,1
Sekunden einrichten, dann erfolgt die erste Darstellung dieser Meldungszeile auf dem
integrierten IDEC SmartRelay Display bzw. auf dem FL1F-RD1 wie in dieser Abbildung:
Nach 0,1 Sekunden springt die Meldungszeile ein Zeichen weiter nach links. Die Meldung
erscheint dann wie folgt auf dem integrierten IDEC SmartRelay Display bzw. auf dem FL1F-RD1:

Beispiel: Tickermeldung zeilenweise

Im folgenden Beispiel wird dieselbe Meldungskonfiguration wie im vorherigen Beispiel
verwendet:
