4.4 Liste Sonderfunktionen - SF
4.4.2 Ausschaltverzögerung
Kurzbeschreibung
Bei der Einschaltverzögerung (Seite 134) wird der Ausgang erst nach einer parametrierbaren
Zeit zurückgesetzt.

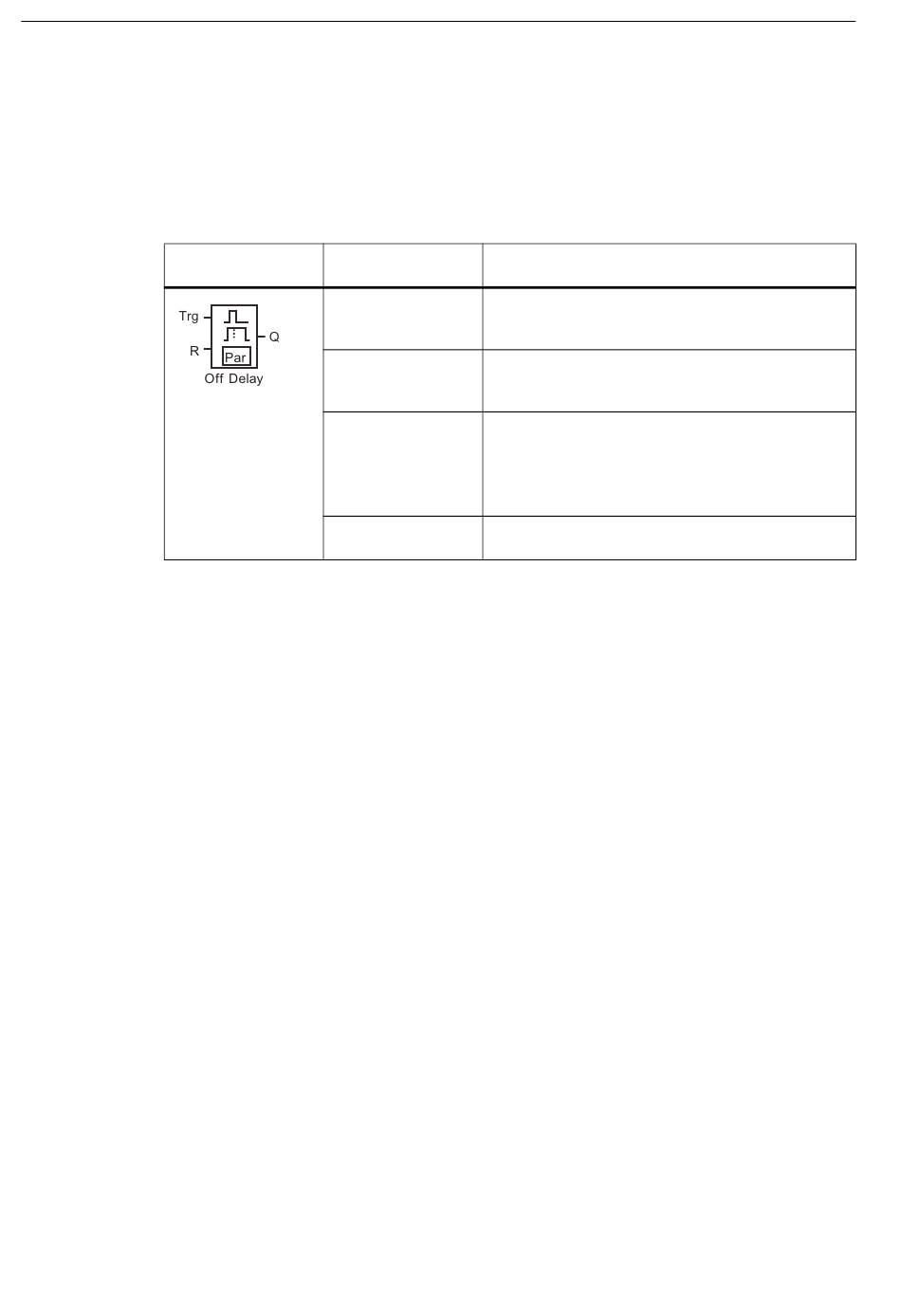

Symbol bei IDEC
SmartRelay
Parameter T
Beachten Sie die Wertvorgaben für den Parameter T unter Zeitverhalten (Seite 126).
Die Zeitvorgabe für den Parameter T kann auch ein Aktualwert einer bereits programmierten
anderen Funktion sein. Sie können den Aktualwert folgender Funktionen verwenden:
•
Analogkomparator (Seite 186) (Aktualwert Ax - Ay)
•
Analoger Schwellwertschalter (Seite 181) (Aktualwert Ax)
•
Analogverstärker (Seite 194) (Aktualwert Ax)
•
Analoger Multiplexer (Seite 212) (Aktualwert AQ)
•
Rampensteuerung (Seite 214) (Aktualwert AQ)
•
Analoge Arithmetik (Seite 227) (Aktualwert AQ)
•
PI-Regler (Seite 219) (Aktualwert AQ)
•
Vor­/Rückwärtszähler (Seite 171) (Aktualwert Cnt)
•
Analogfilter (Seite 232) (Aktualwert AQ)
•
Mittelwert (Seite 238) (Aktualwert AQ)
•
Max/Min (Seite 234) (Aktualwert AQ)
•
Einschaltverzögerung (Seite 134) (aktuelle Zeit Ta)
•
Ausschaltverzögerung (aktuelle Zeit Ta)
•
Ein-/Ausschaltverzögerung (Seite 140) (aktuelle Zeit Ta)
•
Speichernde Einschaltverzögerung (Seite 142) (aktuelle Zeit Ta)
•
Wischrelais (Impulsausgabe) (Seite 144) (aktuelle Zeit Ta)
•
Flankengetriggertes Wischrelais (Seite 146) (aktuelle Zeit Ta)
138
Verdrahtung Beschreibung
Eingang Trg Die Ausschaltverzögerung startet bei einer fallenden
Flanke (Wechsel von 1 nach 0) am Eingang Trg
(Trigger).
Eingang R Über den Eingang R setzen Sie die Zeit für die
Ausschaltverzögerung zurück und setzen den
Ausgang auf 0.
Parameter Der Ausgang schaltet aus (Wechsel von 1 auf 0),
wenn die Verzögerungszeit T abläuft.
Remanenz:
/ = Keine Remanenz
R = Der Zustand wird remanent gespeichert
Ausgang Q Ein Signal am Eingang Trg schaltet Q ein. Q bleibt in
diesem Zustand, bis T abläuft.
