IDEC SmartRelay Funktionen
4.4 Liste Sonderfunktionen - SF
4.4.19

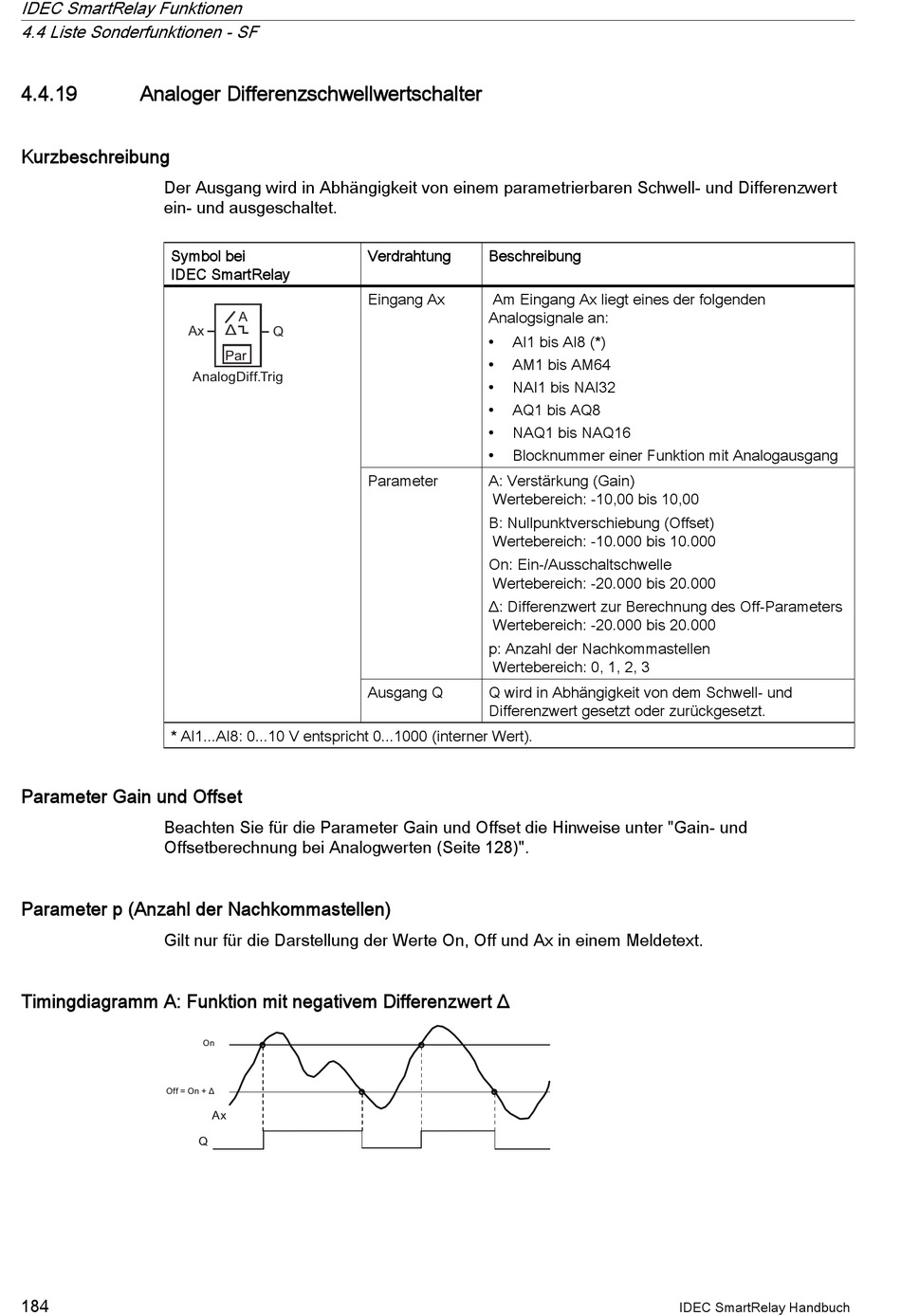

Analoger Differenzschwellwertschalter

Kurzbeschreibung
Der Ausgang wird in Abhängigkeit von einem parametrierbaren Schwell- und Differenzwert
ein- und ausgeschaltet.
Symbol bei
IDEC SmartRelay
* AI1...AI8: 0...10 V entspricht 0...1000 (interner Wert).
Parameter Gain und Offset
Beachten Sie für die Parameter Gain und Offset die Hinweise unter "Gain­ und
Offsetberechnung bei Analogwerten (Seite 128)".
Parameter p (Anzahl der Nachkommastellen)
Gilt nur für die Darstellung der Werte On, Off und Ax in einem Meldetext.
Timingdiagramm A: Funktion mit negativem Differenzwert Δ
184
Verdrahtung Beschreibung
Eingang Ax Am Eingang Ax liegt eines der folgenden
Analogsignale an:
•
AI1 bis AI8 (*)
• AM1 bis AM64
• NAI1 bis NAI32
•
AQ1 bis AQ8
•
NAQ1 bis NAQ16
•
Blocknummer einer Funktion mit Analogausgang
Parameter A: Verstärkung (Gain)
Wertebereich: -10,00 bis 10,00
B: Nullpunktverschiebung (Offset)
Wertebereich: -10.000 bis 10.000
On: Ein-/Ausschaltschwelle
Wertebereich: -20.000 bis 20.000
Δ: Differenzwert zur Berechnung des Off-Parameters
Wertebereich: -20.000 bis 20.000
p: Anzahl der Nachkommastellen
Wertebereich: 0, 1, 2, 3
Ausgang Q Q wird in Abhängigkeit von dem Schwell- und
Differenzwert gesetzt oder zurückgesetzt.
IDEC SmartRelay Handbuch
