Verdrahtung

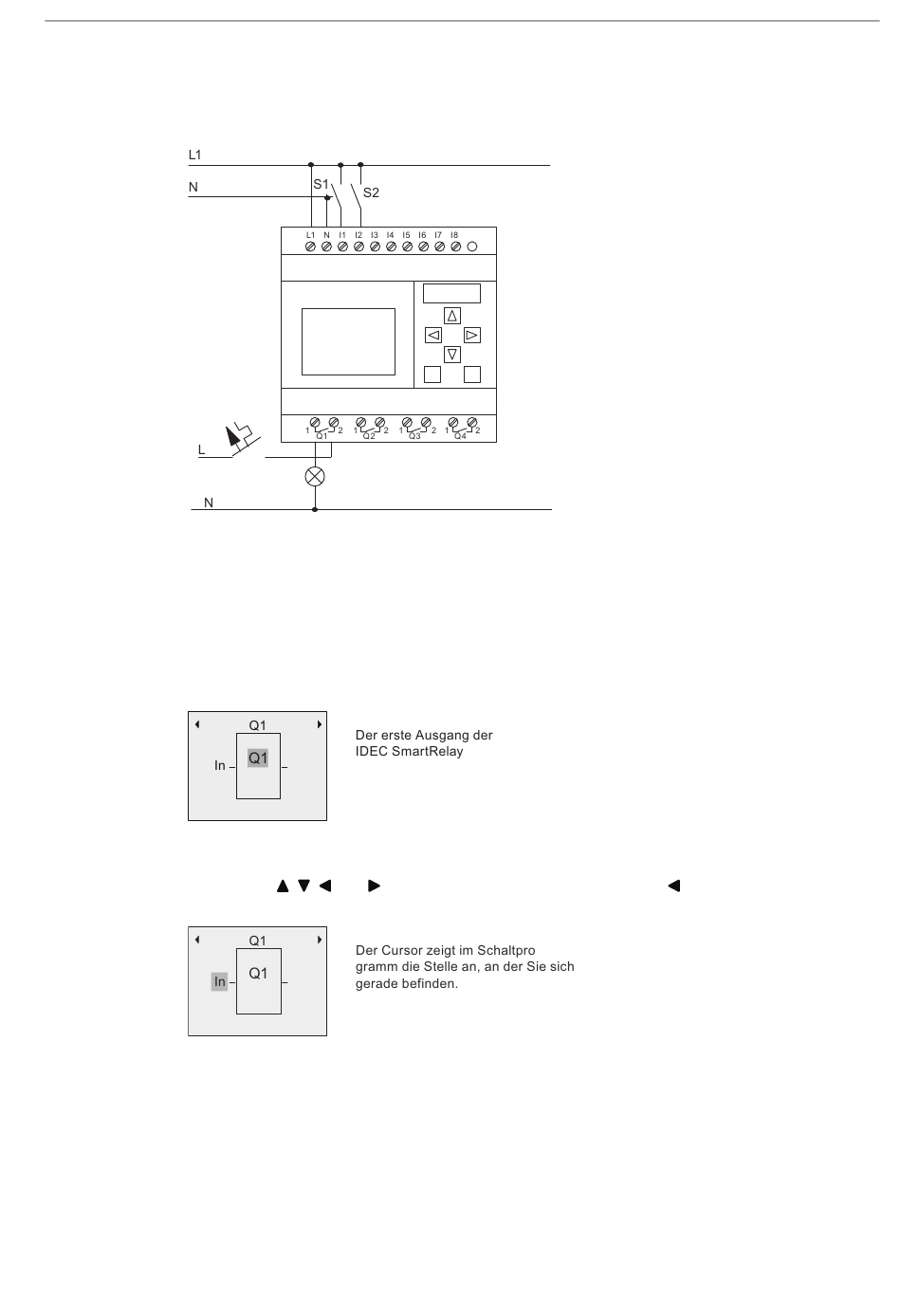

Die entsprechende Verdrahtung erscheint wie folgt:
Der Schalter S1 wirkt auf Eingang I1 und der Schalter S2 auf den Eingang I2. Der
Verbraucher ist an Relais Q1 angeschlossen.
3.7.3
Schaltprogramm eingeben
Jetzt können Sie das Schaltprogramm schreiben (und zwar vom Ausgang zum Eingang). Zu
Beginn zeigt IDEC SmartRelay den Ausgang an:
Sie sehen einen Vollblock an Q1. Dies ist der Cursor (die Schreibmarke). Der Cursor zeigt im
Schaltprogramm die Stelle an, an der Sie sich gerade befinden. Den Cursor können Sie mit
den Tasten , ,
nach links.
IDEC SmartRelay Handbuch
und
bewegen. Drücken Sie jetzt die Taste . Der Cursor bewegt sich
IDEC SmartRelay programmieren
3.7 Schaltprogramm eingeben und starten
65
