Wischrelais (Impulsausgabe) (Seite 144) (aktuelle Zeit Ta)
•
Flankengetriggertes Wischrelais (Seite 146) (aktuelle Zeit Ta)
•
Asynchroner Impulsgeber (Seite 148) (aktuelle Zeit Ta)
•
Treppenlichtschalter (aktuelle Zeit Ta)
•
Komfortschalter (Seite 154) (aktuelle Zeit Ta)
•
Stoppuhr (Seite 169) (Aktualwert AQ)
•
Schwellwertschalter (Seite 178) (Aktualwert Fre)
Die gewünschte Funktion wählen Sie über die Blocknummer aus. Die Zeitbasis ist einstellbar.
Siehe die Ausführungen zu den Gültigkeitsbereichen und zur Parametervorgabe unter
Einschaltverzögerung (Seite 134).

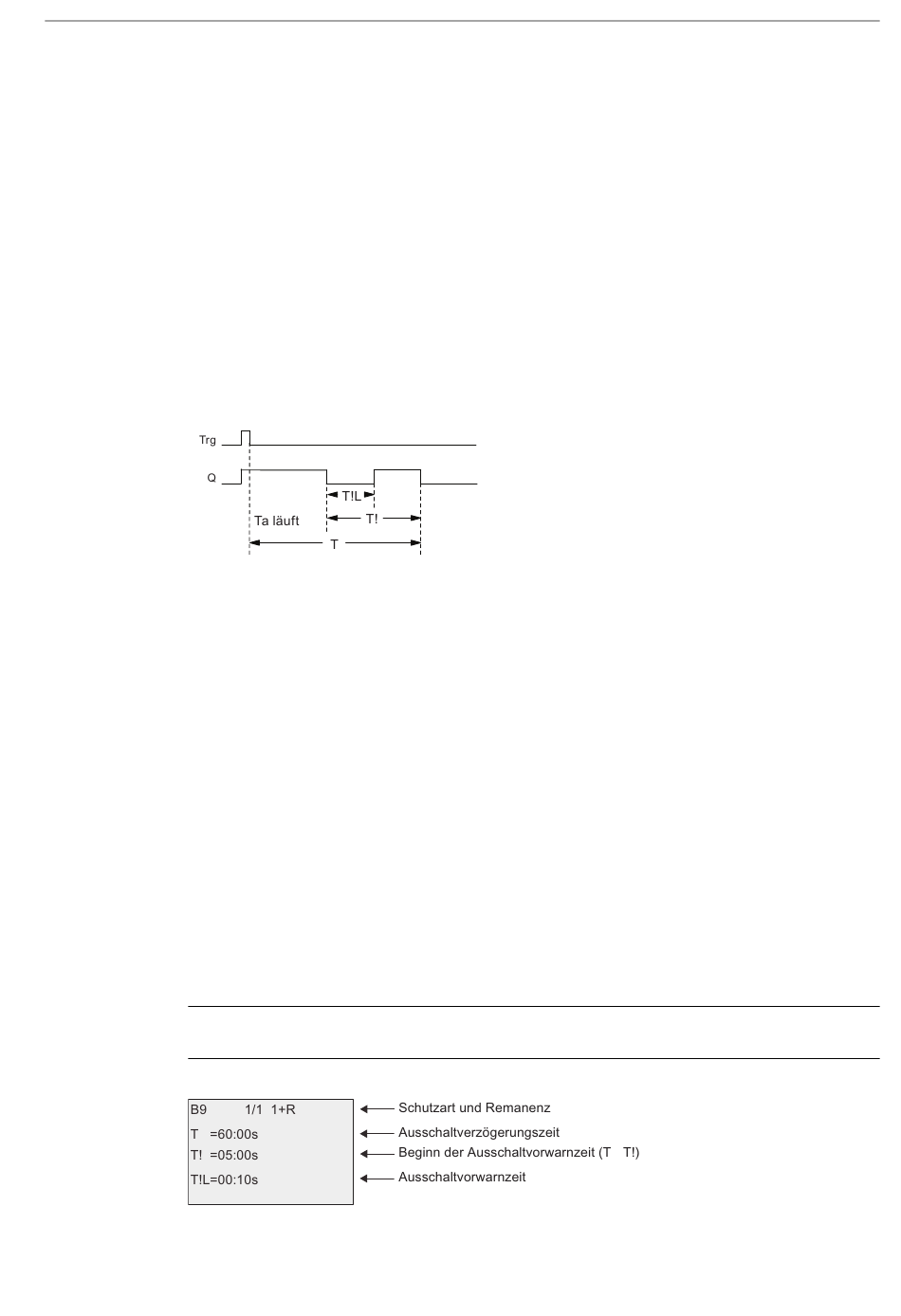

Timingdiagramm
Funktionsbeschreibung
Ein Wechsel von 0 nach 1 am Eingang Trg setzt den Ausgang Q. Der nächste Wechsel von 1
nach 0 am Eingang Trg startet die aktuelle Zeit T
Erreicht T
der Ausschaltverzögerungszeit (T - T
für die Dauer der Ausschaltvorwarnzeit T
Wird der Eingang Trg erneut ein- und ausgeschaltet, während T
zurückgesetzt (Retrigger).
Ist der Block remanent, setzt IDEC SmartRelay den Ausgang Q und die abgelaufene Zeit auf
die Werte vor dem Netzausfall zurück. Ist der Block nicht remanent, setzt IDEC SmartRelay
den Ausgang Q und die abgelaufene Zeit nach einem Netzausfall auf die Voreinstellungen
zurück.
Parametervorgabe Par
Beachten Sie für die Wertvorgaben den Hinweis unter Zeitverhalten (Seite 126).
Hinweis
Alle Zeiten müssen dieselbe Zeitbasis haben.
Darstellung in der Betriebsart Programmieren (Beispiel):
IDEC SmartRelay Handbuch
die Zeit T, dann setzt IDEC SmartRelay den Ausgang Q auf 0 zurück. Vor Ablauf
a
neu, und Ausgang Q bleibt gesetzt.
a
) können Sie eine Ausschaltvorwarnung geben, die Q
!
auf 0 zurücksetzt.
!L
IDEC SmartRelay Funktionen
4.4 Liste Sonderfunktionen - SF
läuft, dann wird T
a a
