IDEC SmartRelay montieren und verdrahten
2.2 IDEC SmartRelay einbauen/ausbauen
Ausbau
So bauen Sie IDEC SmartRelay aus, wenn Sie nur ein IDEC SmartRelay Basismodul
installiert haben:

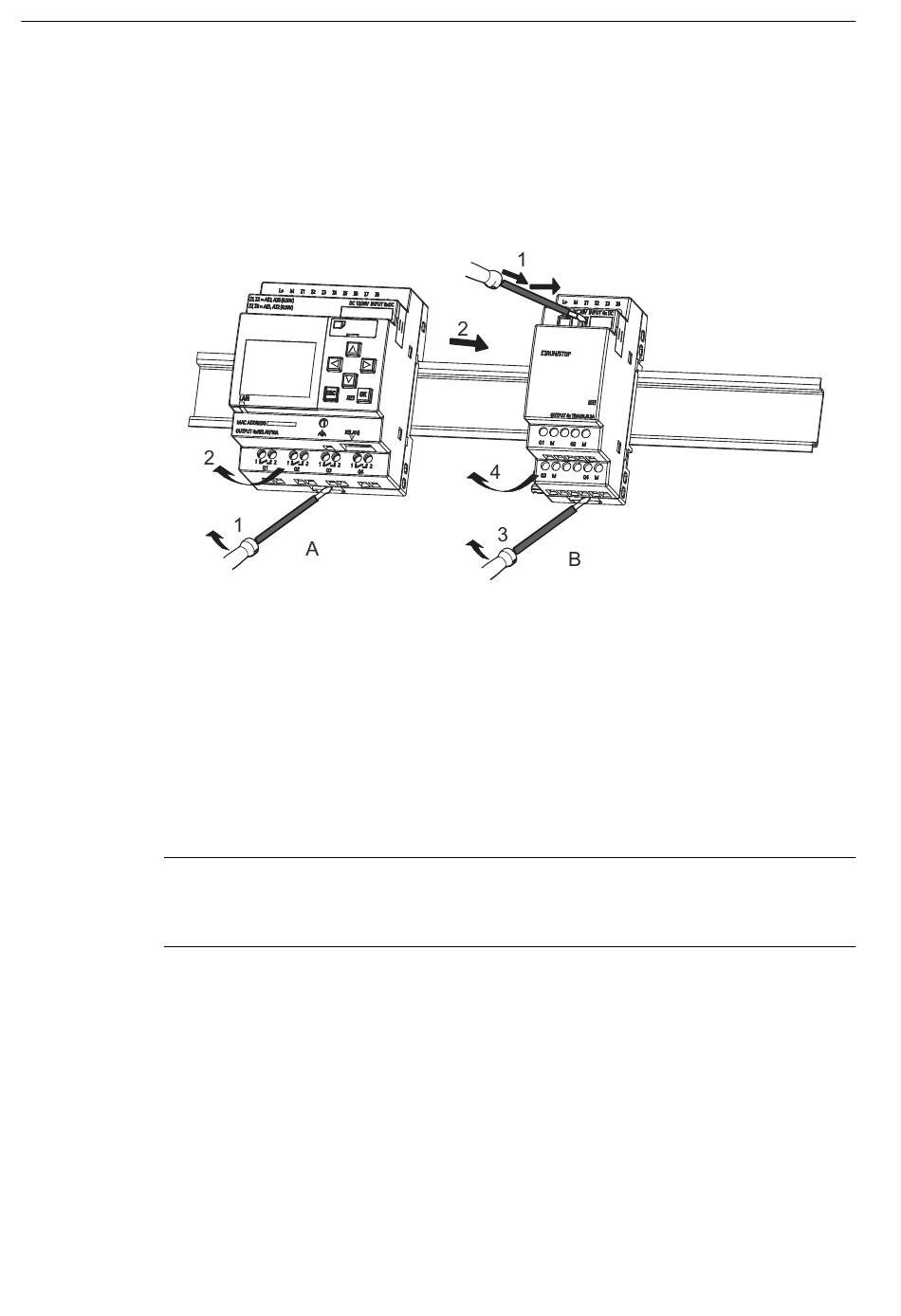

1. Stecken Sie einen Schraubendreher in die auf dem Bild gezeigte Öse am unteren Ende
des Montageschiebers und bewegen Sie ihn nach unten.
2. Schwenken Sie das IDEC SmartRelay Basismodul von der Hutschiene.
So bauen Sie IDEC SmartRelay aus, wenn Sie mindestens ein Erweiterungsmodul an das
IDEC SmartRelay Basismodul angeschlossen haben:
1. Mit einem Schraubendreher drücken Sie auf den integrierten Schieber und schieben ihn
nach rechts.
2. Schieben Sie das Erweiterungsmodul nach rechts.
3. Stecken Sie einen Schraubendreher in die Öse am unteren Ende des Montageschiebers
und bewegen Sie ihn nach unten.
4. Schwenken Sie das Erweiterungsmodul von der Hutschiene.
Für jedes weitere Erweiterungsmodul wiederholen Sie die Schritte 1 bis 4.
5. Entfernen Sie das Basismodul, nachdem Sie alle Erweiterungsmodule entfernt haben.
Hinweis
Achten Sie beim Ausbau von Modulen darauf, dass der Schieber des Moduls, der die
Verbindung zum nächsten Modul herstellt, nicht eingerastet ist. Beim Ausbau mehrerer
Module ist es am einfachsten, mit dem letzten Modul auf der rechten Seite zu beginnen.
