IDEC SmartRelay Funktionen
4.2 Liste Grundfunktionen - GF
3) Digitale Netzwerkausgänge
Die Buchstaben N! kennzeichnen einen digitalen Netzwerkausgang. Für die Konfiguration im
Schaltprogramm mit WindLGC sind 64 digitale Netzwerkausgänge NQ1 bis NQ64 verfügbar.
4) Analoge Netzwerkausgänge
Die Buchstaben NAQ kennzeichnen einen analogen Netzwerkausgang. Für die Konfiguration
im Schaltprogramm über WindLGC sind 16 analoge Netzwerkausgänge NAQ1 bis NAQ16
verfügbar.
4.2
Liste Grundfunktionen - GF
Grundfunktionen sind einfache Grundverknüpfungsglieder der boolschen Algebra.
Sie können Eingänge von Grundfunktionen einzeln negieren, d. h., liegt an dem bestimmten
Eingang eine "1" an, so verwendet das Schaltprogramm eine "0"; liegt eine "0" an, so wird
eine "1" verwendet. Siehe Programmierbeispiel unter Schaltprogramm eingeben (Seite 65).
Beim Eingeben eines Schaltprogramms finden Sie die Blöcke für Grundfunktionen in der
Liste GF. Folgende Grundfunktionen gibt es:

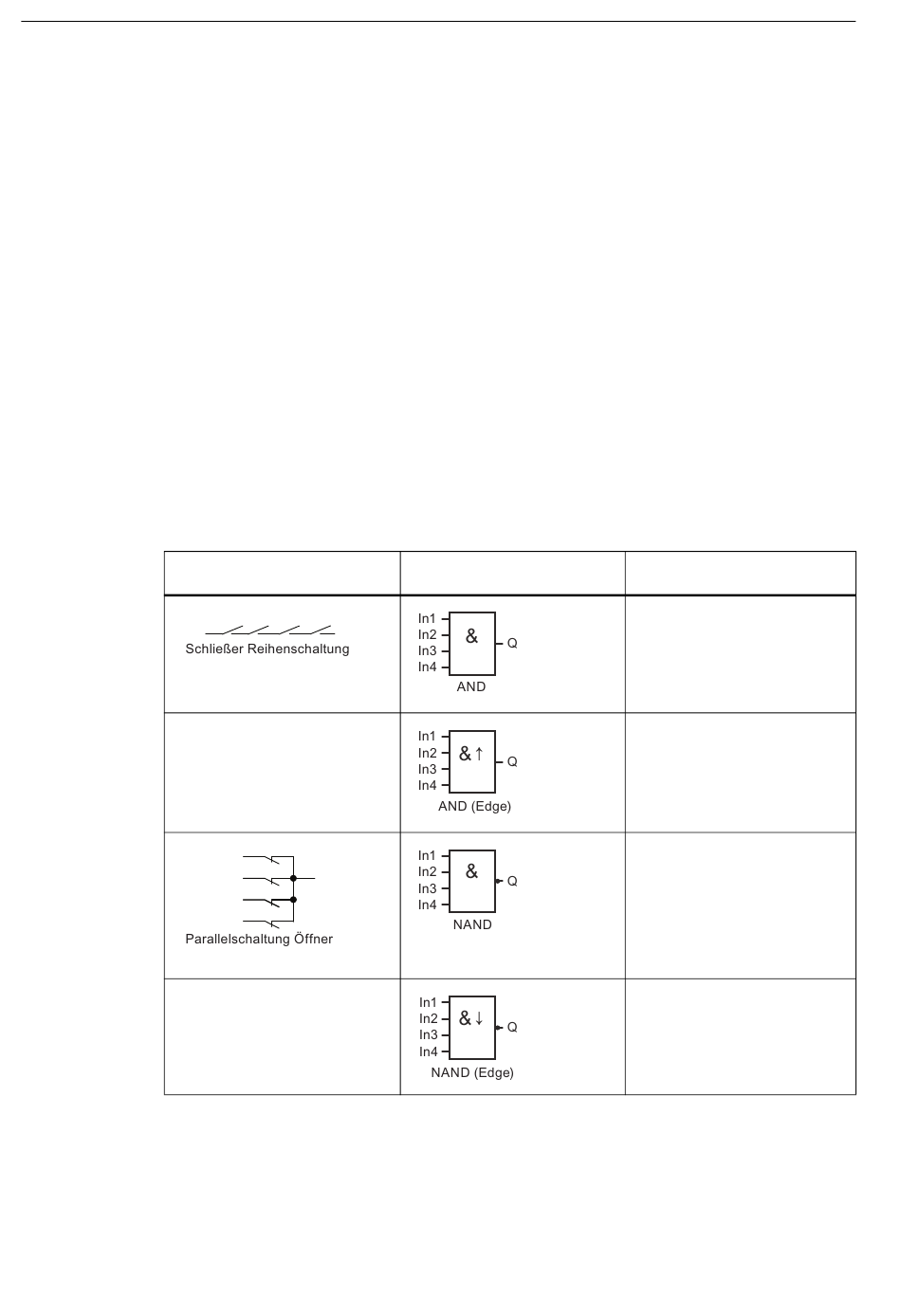

Darstellung im Stromlaufplan
118
Darstellung in
IDEC SmartRelay
Bezeichnung der Grundfunktion
AND (UND) (Seite 119)
AND mit Flankenauswertung
(Seite 120)
NAND (UND nicht) (Seite 121)
(UND nicht)
NAND mit Flankenauswertung
(Seite 122)
