IDEC SmartRelay montieren und verdrahten
2.2 IDEC SmartRelay einbauen/ausbauen

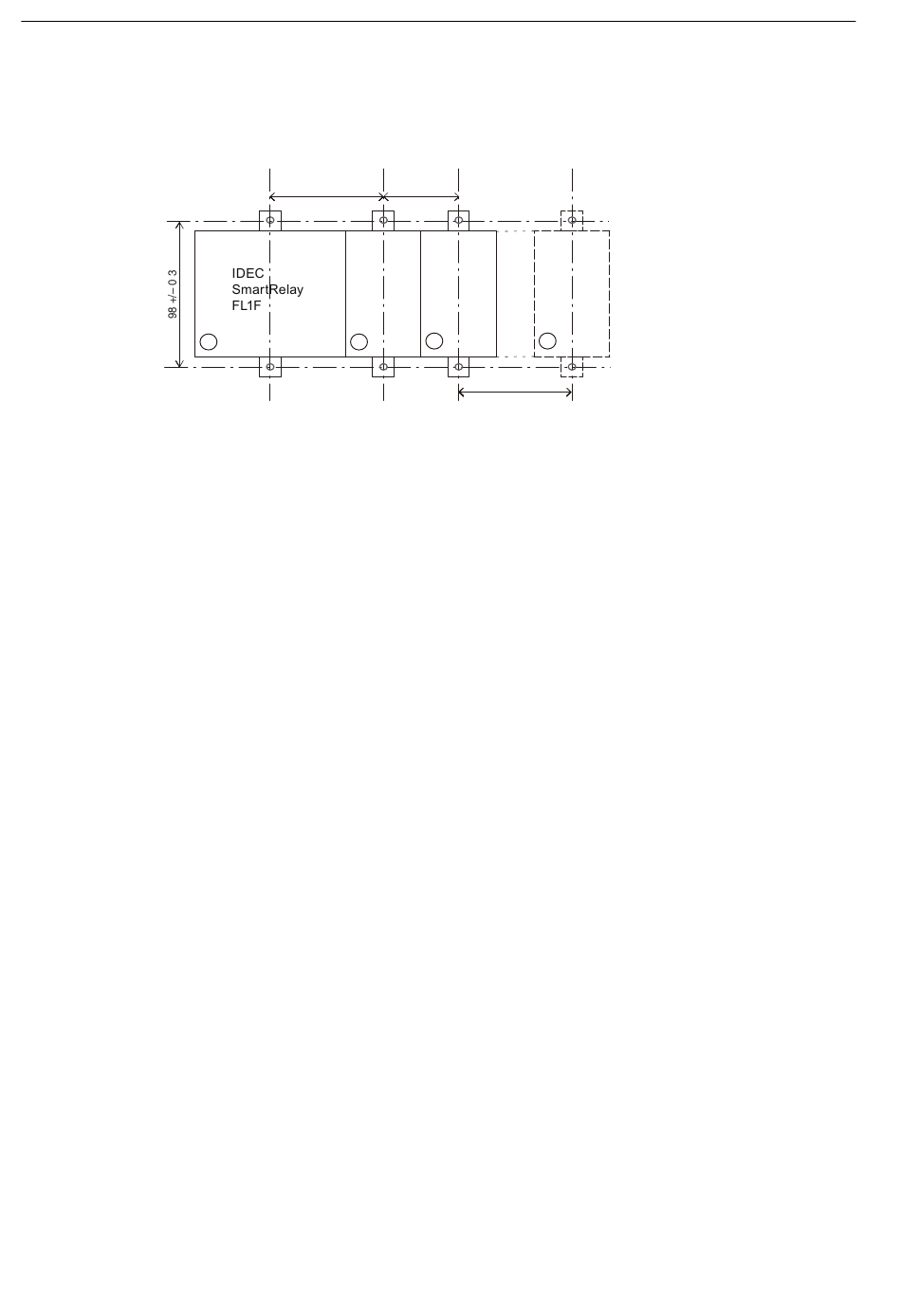

Bohrplan zur Wandmontage

Bevor Sie IDEC SmartRelay an der Wand montieren, sollten Sie diese Bohrungen nach dem
folgenden Plan ausführen:
Alle Maße in mm
Bohrung für Schraube M4, Anzugsmoment 0,8 Nm bis 1,2 Nm.
①
IDEC SmartRelay Basismodul
②
IDEC SmartRelay Erweiterungsmodule
24
+0.2
53.5 0.0
2
1
+0.2
35.5 0.0
2 2
+0.2
n x 35.5 0.0
