2.2.1

Hutschienenmontage

Montieren

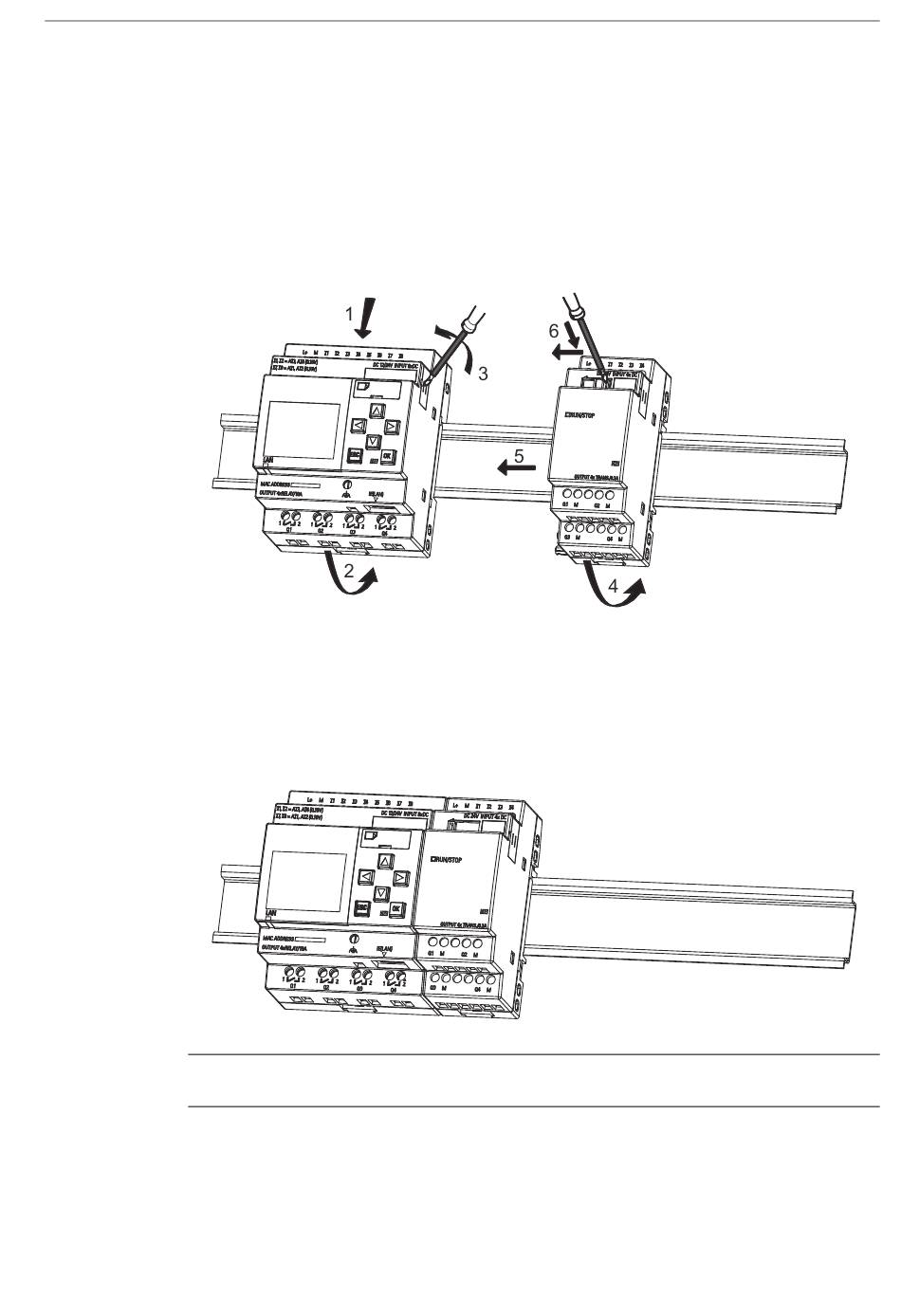

So montieren Sie ein IDEC SmartRelay Basismodul und ein Digitalmodul auf einer Hutschiene:
1. Setzen Sie das IDEC SmartRelay Basismodul auf die Hutschiene auf.
2. Drücken Sie das hintere Ende nach unten, bis es einrastet. Der Montageschieber auf der
Rückseite muss einschnappen.
3. Nehmen Sie auf der rechten Seite des IDEC SmartRelay Basismoduls/IDEC SmartRelay
Erweiterungsmoduls die Abdeckung des Verbindungssteckers ab.
4. Setzen Sie das Digitalmodul rechts vom IDEC SmartRelay Basismodul auf die Hutschiene
auf.
5. Schieben Sie das Digitalmodul nach links bis zum IDEC SmartRelay Basismodul.
6. Mit einem Schraubendreher drücken Sie auf den integrierten Schieber und schieben ihn
nach links. In der Endposition rastet der Schieber in das IDEC SmartRelay Basismodul ein.
Zur Montage zusätzlicher Erweiterungsmodule wiederholen Sie die Schritte für das Digitalmodul.
Hinweis
Die Erweiterungsschnittstelle des letzten Erweiterungsmoduls muss abgedeckt bleiben.
