IDEC SmartRelay FL1F Betriebsanleitung Seite 153

•
Speichernde Einschaltverzögerung (Seite 142) (aktuelle Zeit Ta)
•
Wischrelais (Impulsausgabe) (Seite 144) (aktuelle Zeit Ta)
•
Flankengetriggertes Wischrelais (Seite 146) (aktuelle Zeit Ta)
•
Asynchroner Impulsgeber (Seite 148) (aktuelle Zeit Ta)
•
Treppenlichtschalter (Seite 152) (aktuelle Zeit Ta)
•
Komfortschalter (Seite 154) (aktuelle Zeit Ta)
•
Stoppuhr (Seite 169) (Aktualwert AQ)
•
Schwellwertschalter (Seite 178) (Aktualwert Fre)
Die gewünschte Funktion wählen Sie über die Blocknummer aus. Die Zeitbasis ist einstellbar.
Weitere Informationen zu den Gültigkeitsbereichen der Zeitbasis und zur Parametervorgabe
finden Sie im Abschnitt "Einschaltverzögerung (Seite 134)".

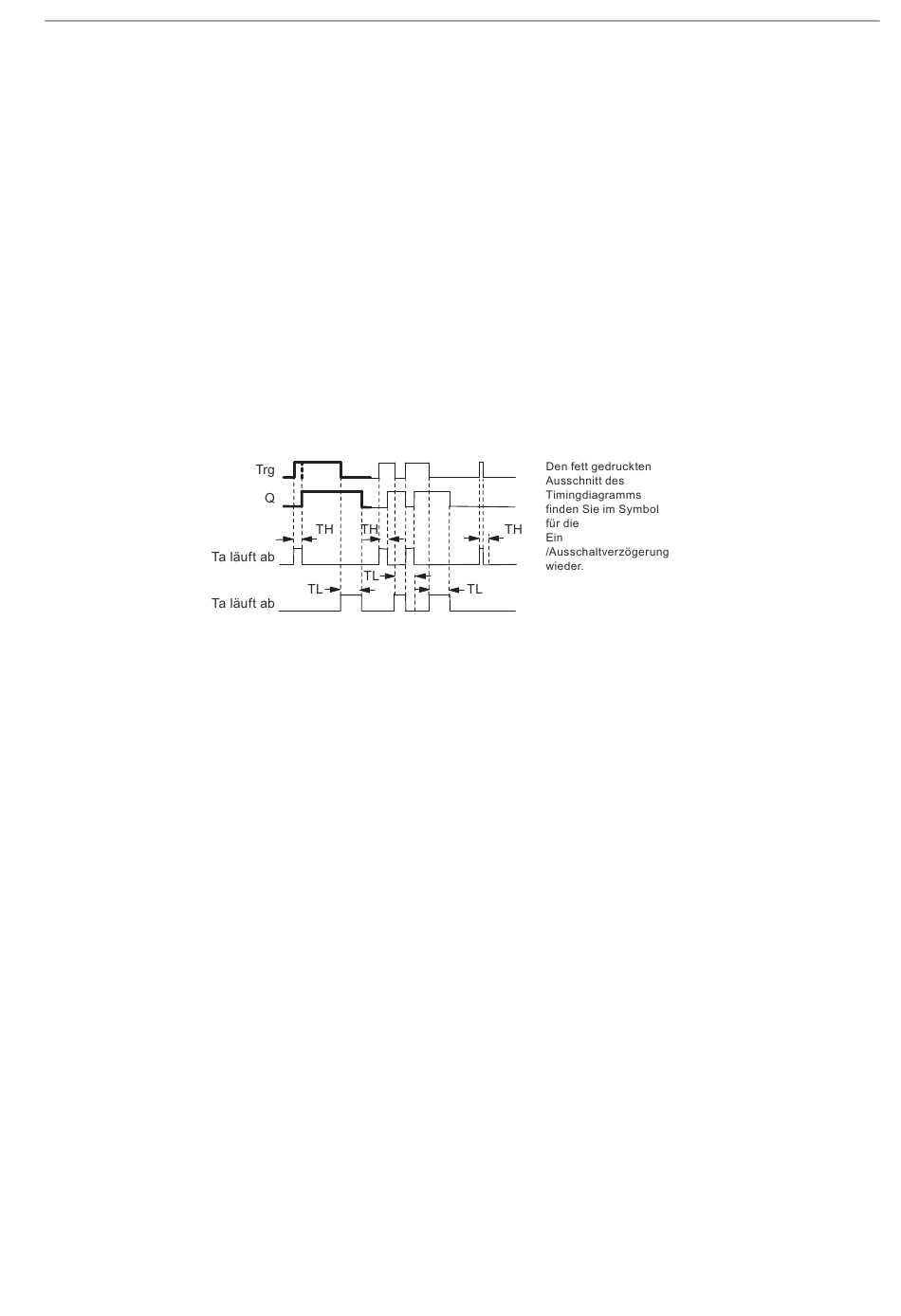

Timingdiagramm
Funktionsbeschreibung
Wenn der Zustand am Eingang Trg von 0 nach 1 wechselt, dann läuft die Zeit T
Bleibt der Zustand am Eingang Trg mindestens für die Dauer der parametrierten Zeit T
1, dann setzt IDEC SmartRelay nach Ablauf der Zeit T
wird gegenüber dem Eingang verzögert eingeschaltet).
Wenn der Zustand am Eingang Trg vor Ablauf der Zeit T
SmartRelay die Zeit zurück.
Wenn der Zustand am Eingang Trg wieder von 1 nach 0 wechselt, dann läuft T
Bleibt der Zustand am Eingang Trg mindestens für die Dauer der parametrierten Zeit T
dann setzt IDEC SmartRelay nach Ablauf der Zeit T
gegenüber dem Eingang verzögert ausgeschaltet).
Wechselt der Zustand am Eingang Trg vor Ablauf der Zeit T
SmartRelay die Zeit zurück.
Ist der Block remanent, setzt IDEC SmartRelay den Ausgang Q und die abgelaufene Zeit auf
die Werte vor dem Netzausfall zurück. Ist der Block nicht remanent, setzt IDEC SmartRelay
den Ausgang Q und die abgelaufene Zeit nach einem Netzausfall auf die Voreinstellungen
zurück.
IDEC SmartRelay Handbuch
IDEC SmartRelay Funktionen
4.4 Liste Sonderfunktionen - SF
den Ausgang auf 1 (der Ausgang
H
auf 0 wechselt, setzt IDEC
H
den Ausgang auf 0 (der Ausgang wird
L
wieder nach 1, dann setzt IDEC
L
los.
H
auf
H
los.
L
auf 0,
L
