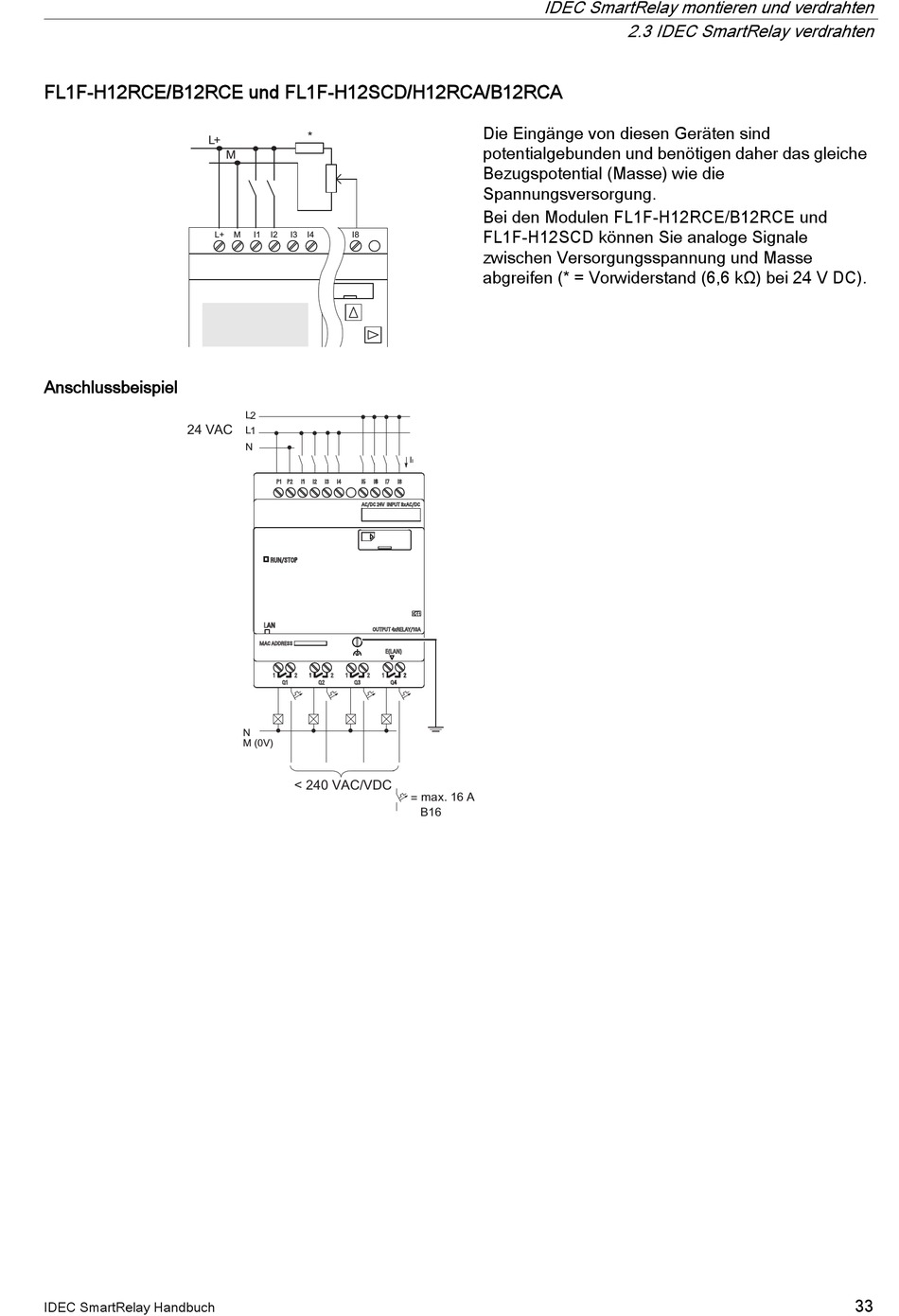

FL1F-H12RCE/B12RCE und FL1F-H12SCD/H12RCA/B12RCA
Anschlussbeispiel
IDEC SmartRelay Handbuch
P1
P2
1 I1
I2
I3
I4
I5
6 I6
I7
I8
AC/DC 24V INPUT 8xAC/DC
RUN/STOP
P
LAN
AN
OUTPUT 4xRELAY/10A
MAC ADDRESS
E(LAN)
1
2
1 1
2
1
2
1
2 2
Q1
Q2
Q3
4 Q4
IDEC SmartRelay montieren und verdrahten
2.3 IDEC SmartRelay verdrahten
Die Eingänge von diesen Geräten sind
potentialgebunden und benötigen daher das gleiche
Bezugspotential (Masse) wie die
Spannungsversorgung.
Bei den Modulen FL1F-H12RCE/B12RCE und
FL1F-H12SCD können Sie analoge Signale
zwischen Versorgungsspannung und Masse
abgreifen (* = Vorwiderstand (6,6 kΩ) bei 24 V DC).
33
