Sensoranschlüsse
Anschließen von Glimmlampen und 2-Draht-Näherungsschaltern (Bero) an FL1F-H12RCC/
B12RCC oder FL1F-M08C2R2 (AC)

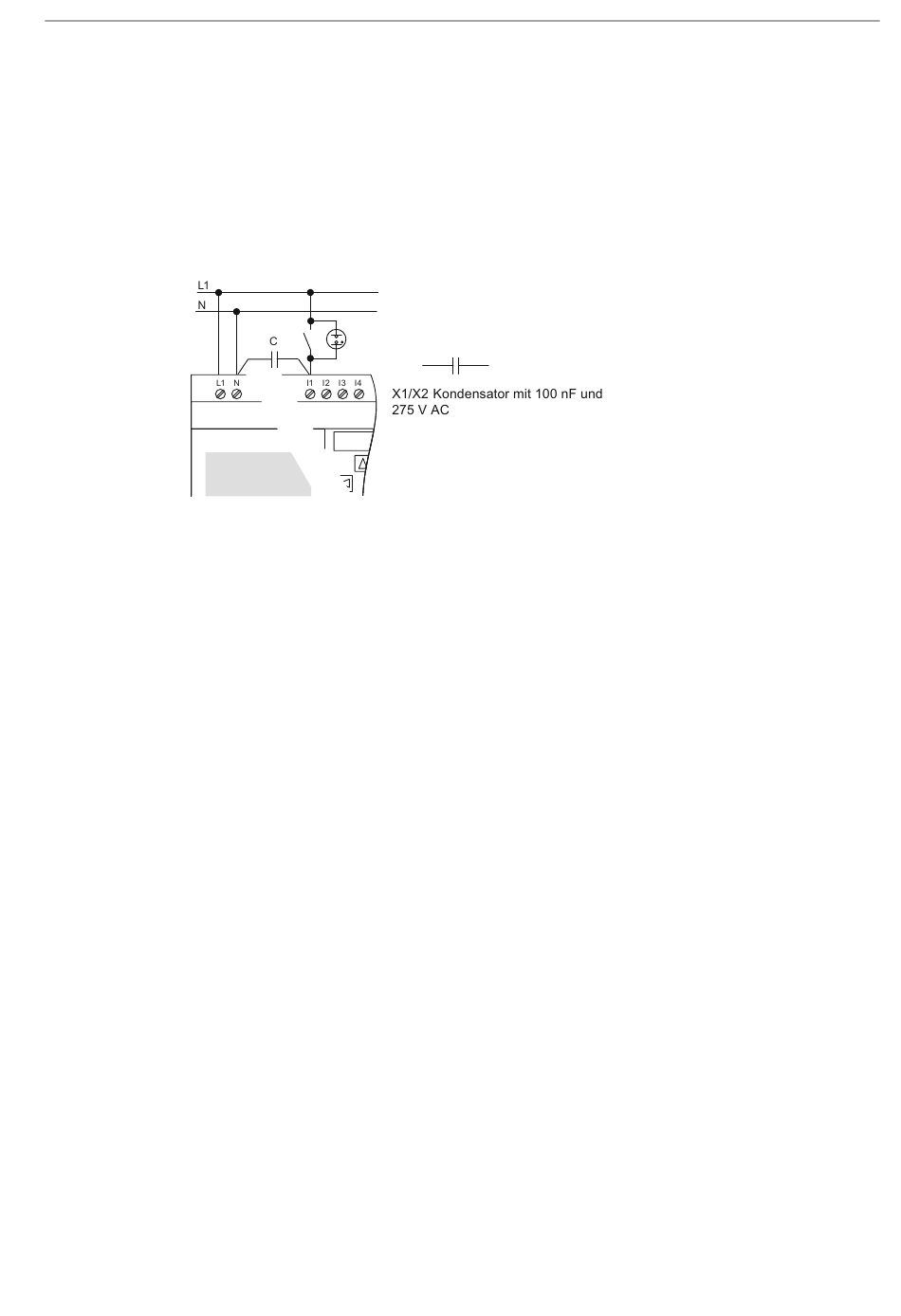

Im folgenden Bild wird dargestellt, wie ein Schalter mit Glimmlampe an IDEC SmartRelay
angeschlossen wird. Der durch die Glimmlampe fließende Strom lässt IDEC SmartRelay das
Signal 1 erkennen, obwohl der Schalterkontakt nicht geschlossen ist. Wird jedoch ein
Schalter benutzt, dessen Glimmlampe mit einer eigenen Spannungsversorgung versehen ist,
tritt dieses Verhalten nicht auf.
Wenn Sie 2-Draht-Näherungsschalter einsetzen möchten, dann müssen Sie auf den
Ruhestrom der Näherungsschalter achten. Bei einigen 2-Draht-Näherungsschaltern ist der
Ruhestrom so hoch, dass er von IDEC SmartRelay als Signal 1 erkannt wird. Vergleichen Sie
daher den Ruhestrom der Näherungsschalter mit den Technische Daten (Seite 295).
Abhilfe
Um dieses Verhalten zu unterdrücken, können Sie einen X1/X2­Kondensator mit 100 nF und
275 V AC einsetzen. Dieser Kondensatortyp erzeugt im Fall der Zerstörung eine sichere
Trennung. Die Höhe der Spannung, für die der Kondensator ausgelegt ist, müssen Sie so
wählen, dass dieser bei Überspannung nicht zerstört wird!
Die Spannung zwischen N und einem Eingang I(n) darf bei 230 V AC nicht größer als 40 V
sein, um das Signal 0 zu gewährleisten. An den Kondensator können ca. 10 Glimmlampen
angeschlossen werden.
Beschränkungen
Schaltzustandswechsel 0 → 1 / 1 → 0
Beim Wechsel des Schaltzustands von 0 nach 1 muss Schaltzustand 1 und beim Wechsel
von 1 nach 0 muss Schaltzustand 0 mindestens für einen Programmzyklus anliegen, damit
IDEC SmartRelay den neuen Schaltzustand erkennt.
Die Ausführungszeit des Schaltprogramms ist von der Größe des Programms abhängig. Im
Anhang "Zykluszeit ermitteln (Seite 315)" finden Sie die Beschreibung eines kleinen
Testprogramms, mit dem Sie die aktuelle Zykluszeit ermitteln können.
