4.4 Liste Sonderfunktionen - SF
4.4.38

Ganzzahl/Gleitpunkt-Konverter

Kurzbeschreibung
IDEC SmartRelay kann nur mit Ganzzahlen arbeiten. Wenn Sie mit dem FL1F/Modbus-Protokoll
über das Netzwerk eine Gleitpunktzahl aus dem äußeren System übertragen, kann IDEC
SmartRelay diese nicht direkt verarbeiten. Mit diesem Funktionsblock Ganzzahl/Gleitpunkt-
Konverter können Sie durch Multiplizieren einer Auflösung im Wertebereich eine Ganzzahl in eine
Gleitpunktzahl umwandeln und diese im VM speichern. Dieses Ergebnis können Sie dann über
das Netzwerk an das äußere System übertragen. In den Parametereinstellungen müssen Sie
eine geeignete Auflösung für die Ausgangsgleitpunktzahl festlegen.

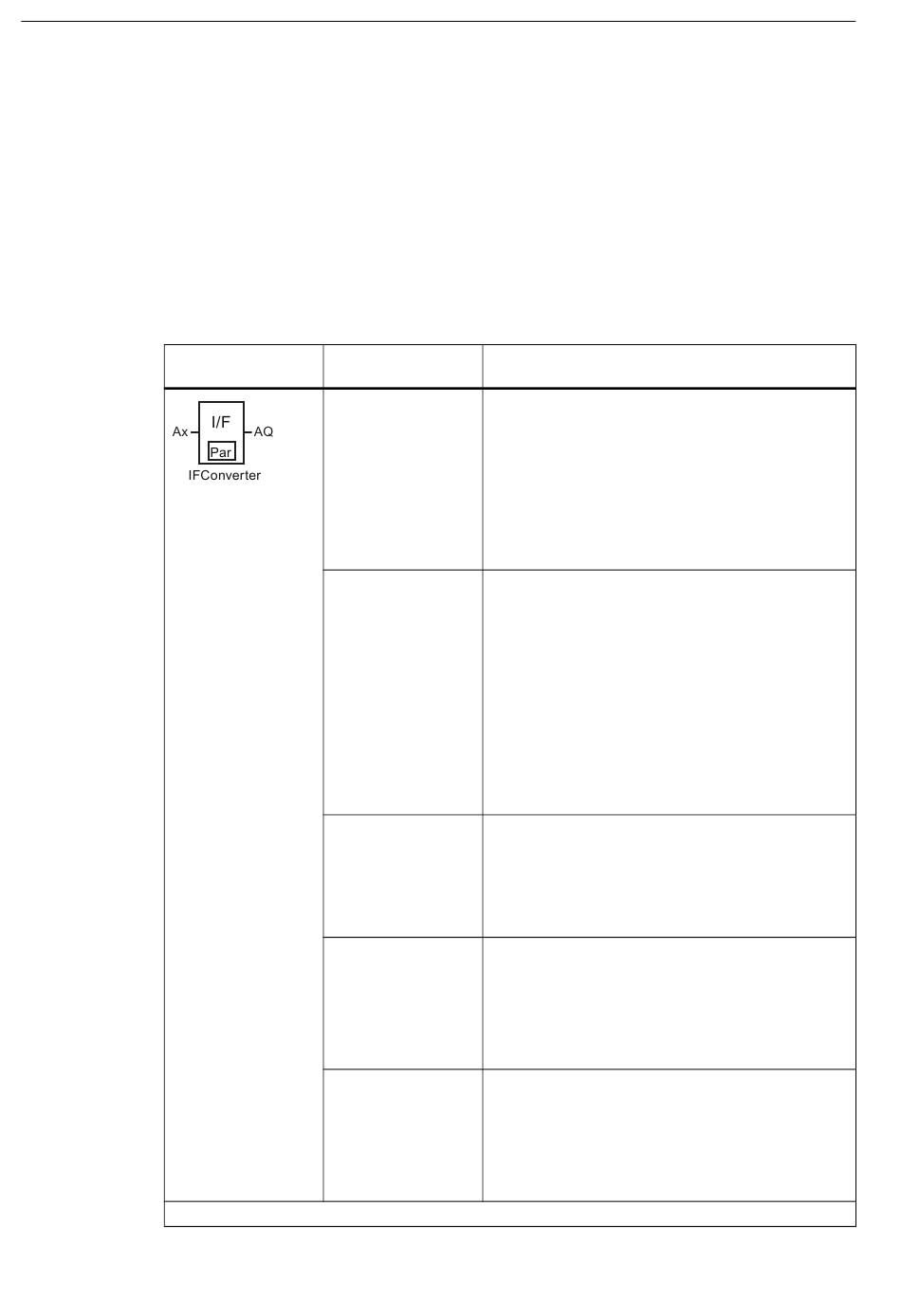

Symbol bei
IDEC SmartRelay
* AI1 bis AI8: 0 V bis 10 V entspricht 0 bis 1000 (interner Wert).
242
Verdrahtung Beschreibung
Eingang Ax Bei dem Eingang Ax handelt es sich um eines der
folgenden Analogsignale:
•
•
•
•
•
•
FL1F •
•
•
Erweiterter Wenn der Analogeingang (Ax) nicht verfügbar ist,
Analogeingang eAx können Sie dem erweiterten Analogeingang (eAQ)
einen Wert zuweisen, indem Sie in das eAx-Feld
einen Wert eingeben oder auf den Parameter eines
anderen FB verweisen.
Wertebereich: -999.999.999 bis 999.999.999
Erweiterter Erweiterter Analogausgang zum Programmieren über
Analogausgang Parameterreferenz
eAQ
•
•
•
Ausgang AQ AQ ist der Analogausgangswert. Er hat die folgenden
Eigenschaften:
•
•
•
AI1 bis AI8 (*)
AM1 bis AM16 oder AM1 bis AM64 (bei FL1F)
NAI1 bis NAI32
AQ1 bis AQ2 bzw. AQ1 bis AQ8 (bei FL1F)
NAQ1 bis NAQ16
Blocknummer einer Funktion mit Analogausgang
Typ.: Gibt den Typ der Ausgangsdaten an.
– Gleit: Es handelt sich um eine einfachgenaue
32-Bit-Gleitpunktzahl.
– Doppel: Es handelt sich um eine
doppeltgenaue 64-Bit-Gleitpunktzahl.
VM: Adresse im Variablenspeicher,
Anfangsadresse von "Gleit" oder "Doppel" im VM:
– Für Gleit: 0-847
– Für Doppel: 0-843
Aufl.: Auflösung, ein Multiplikator für den
Ausgangswert.
Wertebereich: 0,001 bis 1000
Verwendung als Referenzparameter des anderen
Funktionsblocks
Vorzeichenbehafteter 32-Bit-Wert
Wertebereich: -999.999.999 bis 999.999.999
Verwendung als Eingangswert des anderen
Funktionsblocks
Vorzeichenbehafteter 16-Bit-Wert
Wertebereich: -32768 bis 32767
