IDEC SmartRelay programmieren
3.9 Speicherplatz und Größe eines Schaltprogramms
3.9
Speicherplatz und Größe eines Schaltprogramms
Die Größe eines Schaltprogramms in IDEC SmartRelay ist durch den Speicherplatz begrenzt.

Speicherbereiche

Programmspeicher:
IDEC SmartRelay gestattet nur eine begrenzte Anzahl von Blöcken in Ihrem Schaltprogramm.
Die zweite Einschränkung ist durch die maximale Anzahl Bytes gegeben, die ein
Schaltprogramm enthalten darf. Die belegte Anzahl der Bytes kann durch Addition der
Bytes der jeweils verwendeten Funktionsblöcke errechnet werden.
Remanenzspeicher (Rem):
Bereich, in dem IDEC SmartRelay remanente Istwerte hinterlegt, z. B. den Zählwert eines
Betriebsstundenzählers. Bei Blöcken mit wahlweiser Nutzung der Remanenzfunktion wird
dieser Speicherbereich nur belegt, wenn Sie die Remanenzfunktion eingeschaltet haben.
Bei Netzausfall fällt unter Umständen die Spannung an den Eingängen ab, bevor IDEC
SmartRelay den Zustand der Funktionen remanent gespeichert hat. in diesem Fall speichert
IDEC SmartRelay Funktionswerte remanent, die sich ergeben, wenn sich die IDEC
SmartRelay-Eingänge im Zustand 0 befinden.

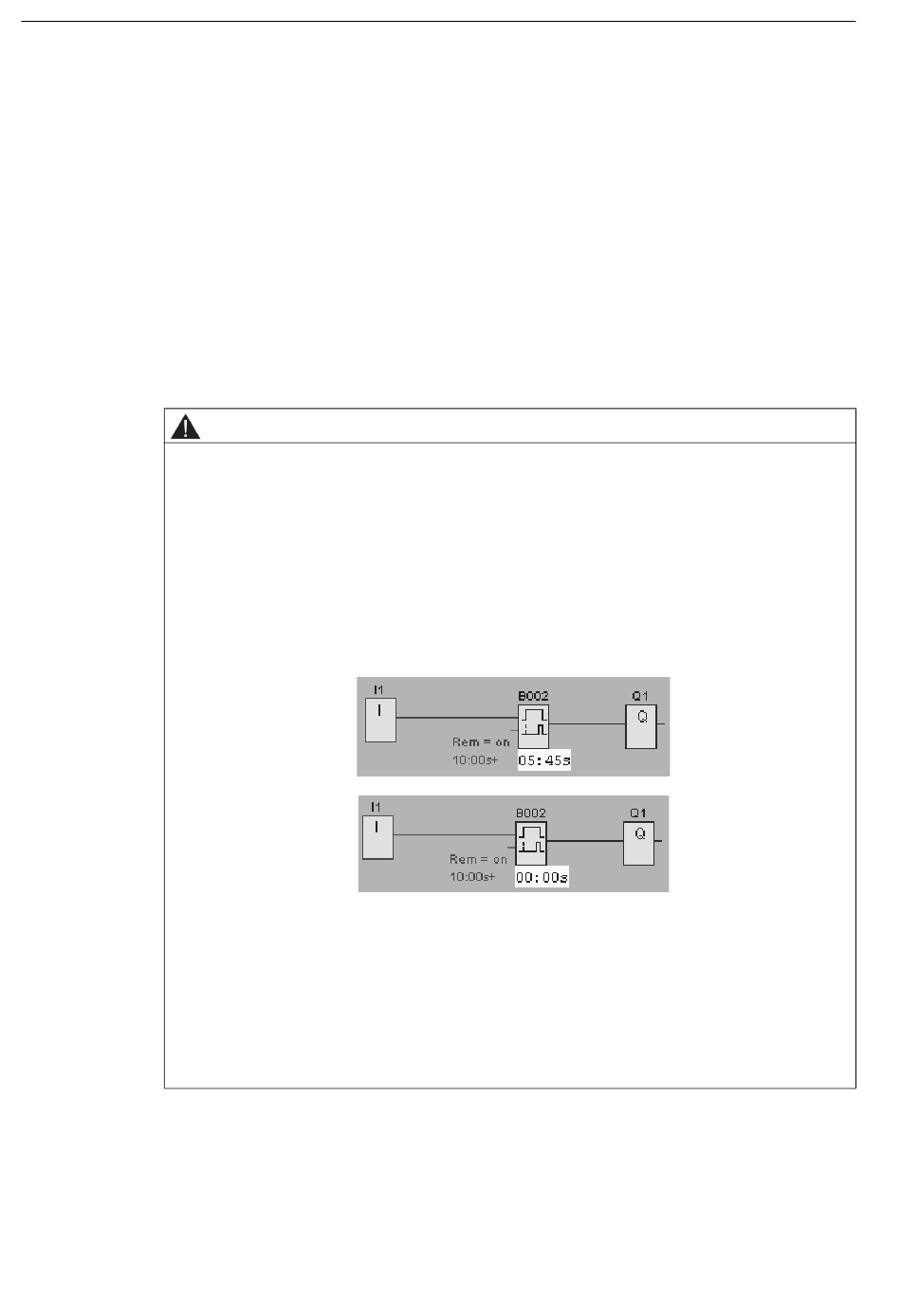

Beispiel : Einschaltverzögerung
Wenn Sie Eingang (I1) zu einem Trg Stecker eines Einschaltverzögerung FB anbringen, wie
im Fig1 gezeigt. Wenn I1 "ON" war und die IDEC SmartRelay Energie wurde weg und
eingeschaltet, ein Timer gegenwärtig wert von on-Relay-FB wird manchmal zurückgestellt
wie es in Fig2 gezeigt wird
Andere FB werden unten gezeigt.
108
VORSICHT
Fig. 1
Fig. 2
Funktion Blöcke, von denen ein Timer gegenwärtig wert manchmal zurückgestellt wird.
Ausschaltverzögerung, Einschaltverzögerung, Ein-/ Ausschaltverzögerung, Speichernde
Einschaltverzögerung, Wischrelais, Flankengetriggertes Wischrelais, Asynchroner Impulsgeber,
Treppenlichtschalter, Komfortschalter, Betriebsstundenzähler
Funktion Blöcke, von denen Ausgang manchmal oder Zurückstellen eingestellt wird, wenn Eingang
(I *) an einen S(R) Stecker mit "NOT" angeschlossen wird.
Selbsthalterelais, Stromstoßrelais
IDEC SmartRelay Handbuch
