IDEC SmartRelay Funktionen
4.4 Liste Sonderfunktionen - SF
Ergebnis
4.4.12
Jahresschaltuhr
Kurzbeschreibung
Der Ausgang wird über ein parametrierbares Ein- und Ausschaltdatum gesteuert. Sie können
die Schaltuhr so einstellen, dass Sie jährlich, monatlich oder auf benutzerdefinierter Basis
aktiviert wird. In jeder Betriebsart können Sie die Schaltuhr auch so einrichten, dass der
Ausgang während des definierten Zeitraums einen Impuls erhält. Der Zeitraum lässt sich
innerhalb des Datumsbereichs vom 1. Januar 2000 bis zum 31. Dezember 2099 einrichten.
Symbol bei
IDEC SmartRelay

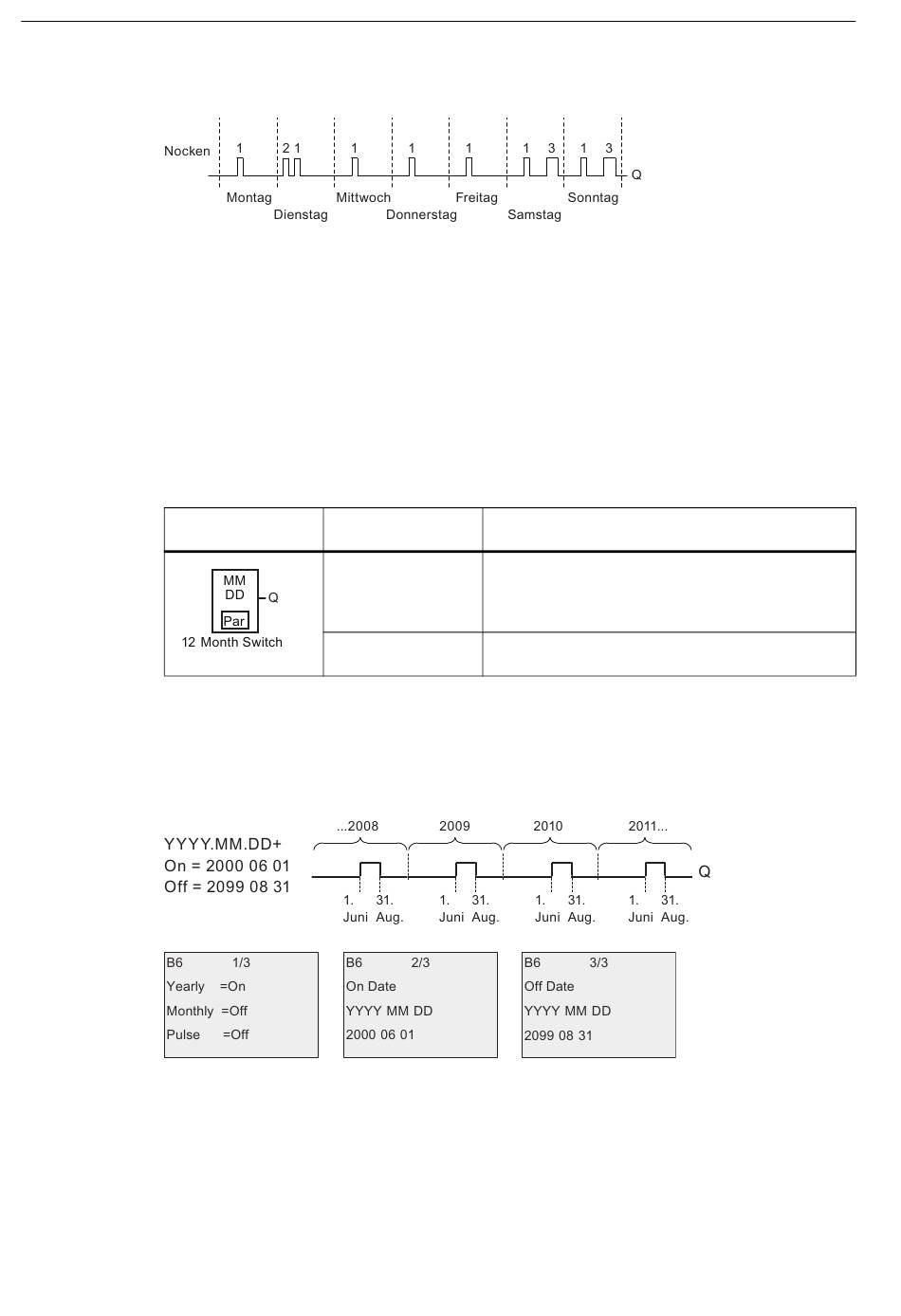

Timingdiagramme
Beispiel 1: Betriebsart Yearly ein, Betriebsart Monthly aus, Pulse aus, Einschaltzeitpunkt =
2000-06-01, Ausschaltzeitpunkt = 2099-08-31: Der Ausgang der Schaltuhr schaltet in jedem
Jahr am 1. Juni ein und am 31. August aus.
160
Verdrahtung
Beschreibung
Parameter No
Über den Parameter No stellen Sie die Betriebsart
und den Einschalt- und Ausschaltzeitpunkt ein.
Außerdem geben Sie an, ob es sich bei dem Ausgang
um einen Impulsausgang handelt.
Ausgang Q
IDEC SmartRelay schaltet Q ein, wenn der
parametrierte Nocken eingeschaltet wird.
