2.2.3
Montieren des FL1F-RD1
Hinweis
Achten Sie darauf, das FL1F-RD1 senkrecht auf der ebenen Fläche eines Gehäuses IP 65
oder NEMA Typ 4X/12 zu montieren.
Zum Vorbereiten der Montagefläche für das optionale FL1F-RD1 und dessen Montage gehen
Sie folgendermaßen vor:

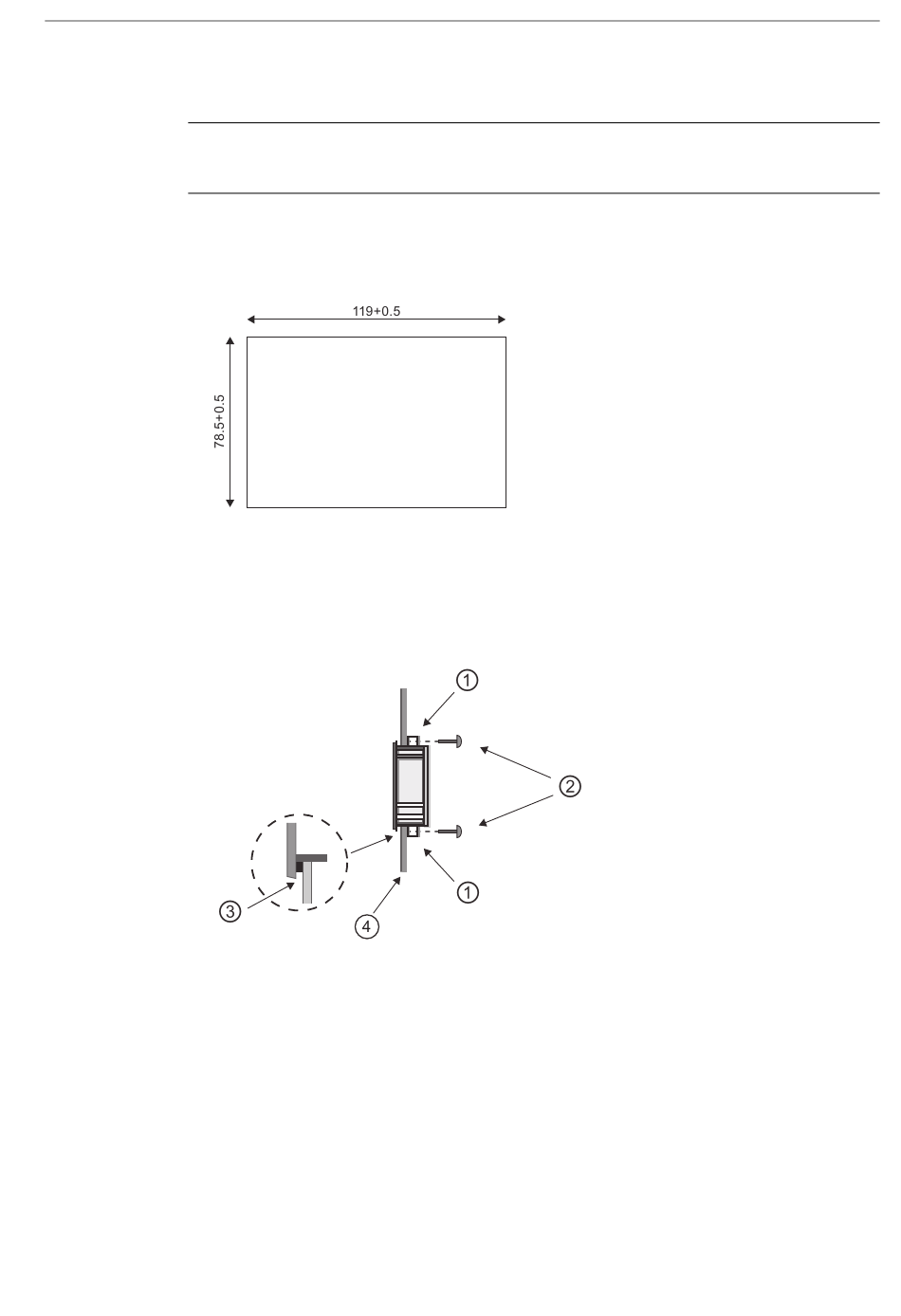

1. Schneiden Sie einen Ausschnitt von 119 mm × 78,5 mm (Toleranz: +0,5 mm) aus der
Montagefläche aus.
2. Legen Sie die im Lieferumfang enthaltene Dichtung auf die Frontplatte des FL1F-RD1.
3. Passen Sie das FL1F-RD1 in den Ausschnitt in der Montagefläche ein.
4. Bringen Sie die Montagehalterungen am FL1F-RD1 an (im Lieferumfang enthalten).
5. Ziehen Sie die Schrauben an den Montagehalterungen mit einem Anzugsmoment von 0,2
Nm fest, um das FL1F-RD1 zu befestigen.
Dann können Sie das FL1F-RD1 über die Ethernet-Schnittstelle mit dem IDEC SmartRelay
Basismodul verbinden.
IDEC SmartRelay Handbuch
IDEC SmartRelay montieren und verdrahten
2.2 IDEC SmartRelay einbauen/ausbauen
①
Montagehalterungen
②
Schrauben
③
Dichtung
④
Schaltschranktür oder Bedienfeld
(Stärke: 1,5 mm bis 4 mm)
25
