Die gewünschte Funktion wählen Sie über die Blocknummer aus.

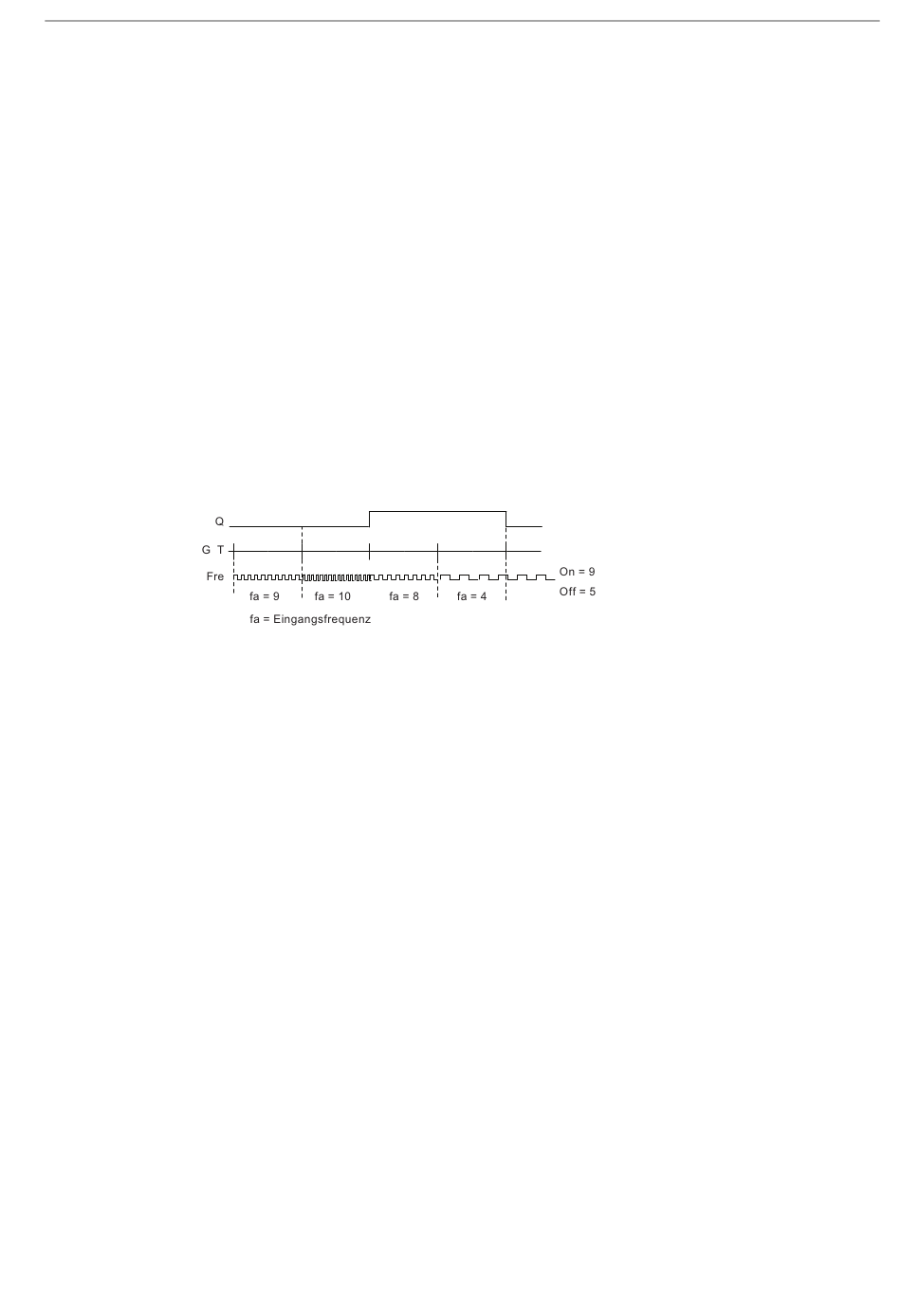

Timingdiagramm
Funktionsbeschreibung
Der Schwellwertschalter misst die Signale am Eingang Fre. Die Impulse werden über eine
parametrierbare Zeitdauer G_T erfasst.
Der Ausgang Q wird in Abhängigkeit von den eingestellten Schwellwerten gesetzt oder
zurückgesetzt. Siehe folgende Rechenvorschrift.
Rechenvorschrift
•
Falls Einschaltschwelle (On) ≥ Ausschaltschwelle (Off), so gilt: Q = 1, falls f
= 0, falls f
•
Falls Einschaltschwelle (On) < Ausschaltschwelle (Off), so ist Q = 1, falls: On ≤ f
IDEC SmartRelay Handbuch
≤ Off.
a
IDEC SmartRelay Funktionen
4.4 Liste Sonderfunktionen - SF
> On oder Q
a
a
< Off.
