IDEC SmartRelay FL1F Betriebsanleitung Seite 20

IDEC SmartRelay kennen lernen
FL1F-M ①②③④
① Anzahl der Ein- und Ausgänge
② B1: 24V DC B2: 12/24V DC
C2: 100...240V AC/DC D2: 24V AC/DC
③ R: Relaisausgang S: Transistorausgang
④ Klemmenart 2: nicht abnehmbar
Analogeingangsmodul
FL1F-J ①②③
① Anzahl der Eingänge
② Auflösung B: 10 Bit
③ Klemmenart 2: nicht abnehmbar
Analogausgangsmodul
FL1F-K ①②③④
① Anzahl der Ausgänge
② Auflösung B: 10 Bit
③ M: 0...10V, 0/4...20mA
④ Klemmenart 2: nicht abnehmbar
TD
FL1F- ①②
① RD: Remote Display
② Version

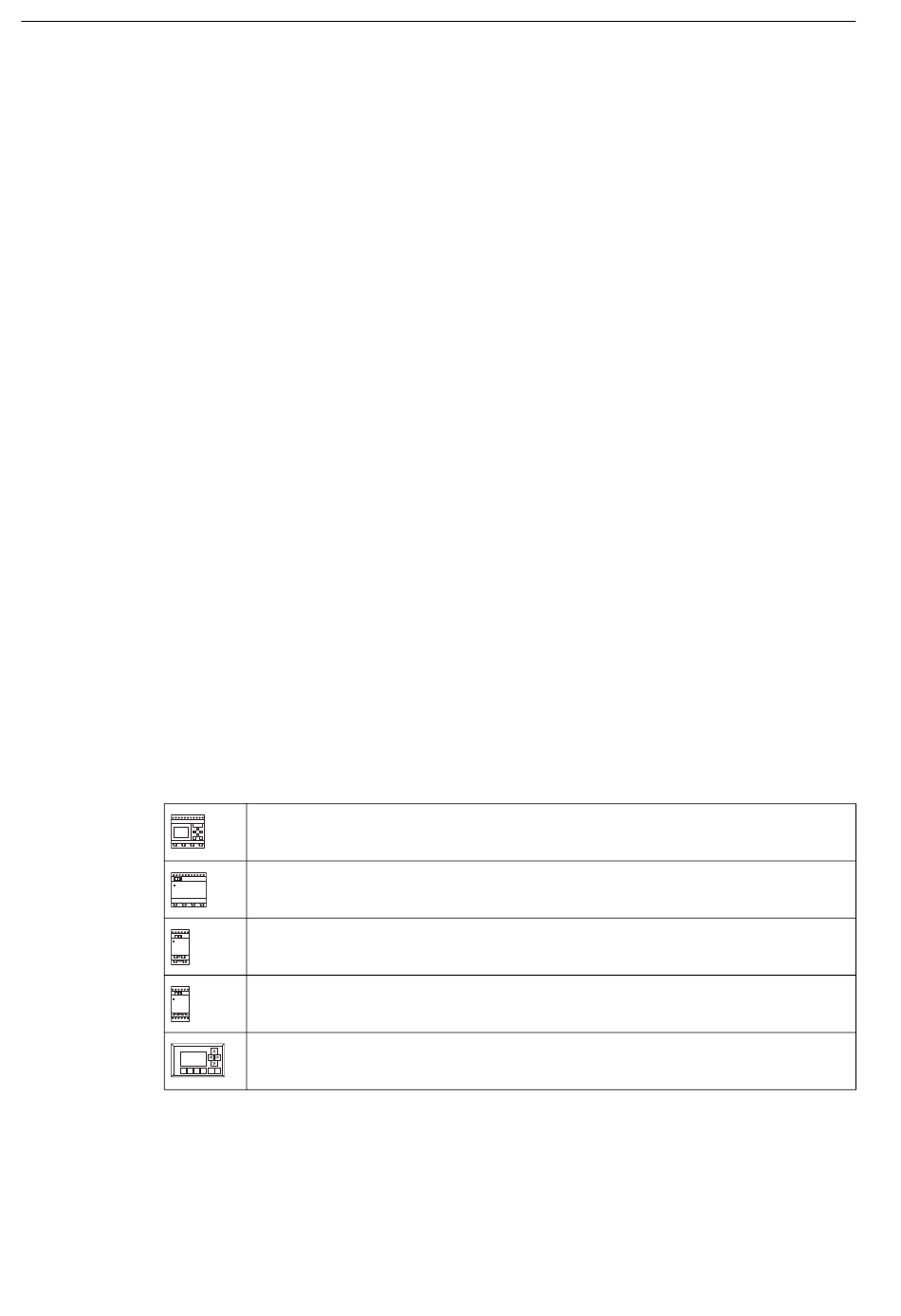

Symbole
8
Die Variante mit Display verfügt über 8 Eingänge, 4 Ausgänge und 1 Ethernet-
Schnittstelle.
Die Variante ohne Display verfügt über 8 Eingänge, 4 Ausgänge und 1 Ethernet-
Schnittstelle.
Das Digitalmodul verfügt über 4 Digitaleingänge und 4 Digitalausgänge.
Das Analogmodul verfügt je nach Typ über 2 Analogeingänge oder 2 Analogausgänge.
Das FL1F-RD1-Modul besitzt 2 Ethernet-Schnittstellen.
IDEC SmartRelay Handbuch
