4.4 Liste Sonderfunktionen - SF
4.4.22 Analogverstärker
Kurzbeschreibung
Diese Sonderfunktion verstärkt einen am analogen Eingang anliegenden Wert und gibt ihn
am analogen Ausgang aus.

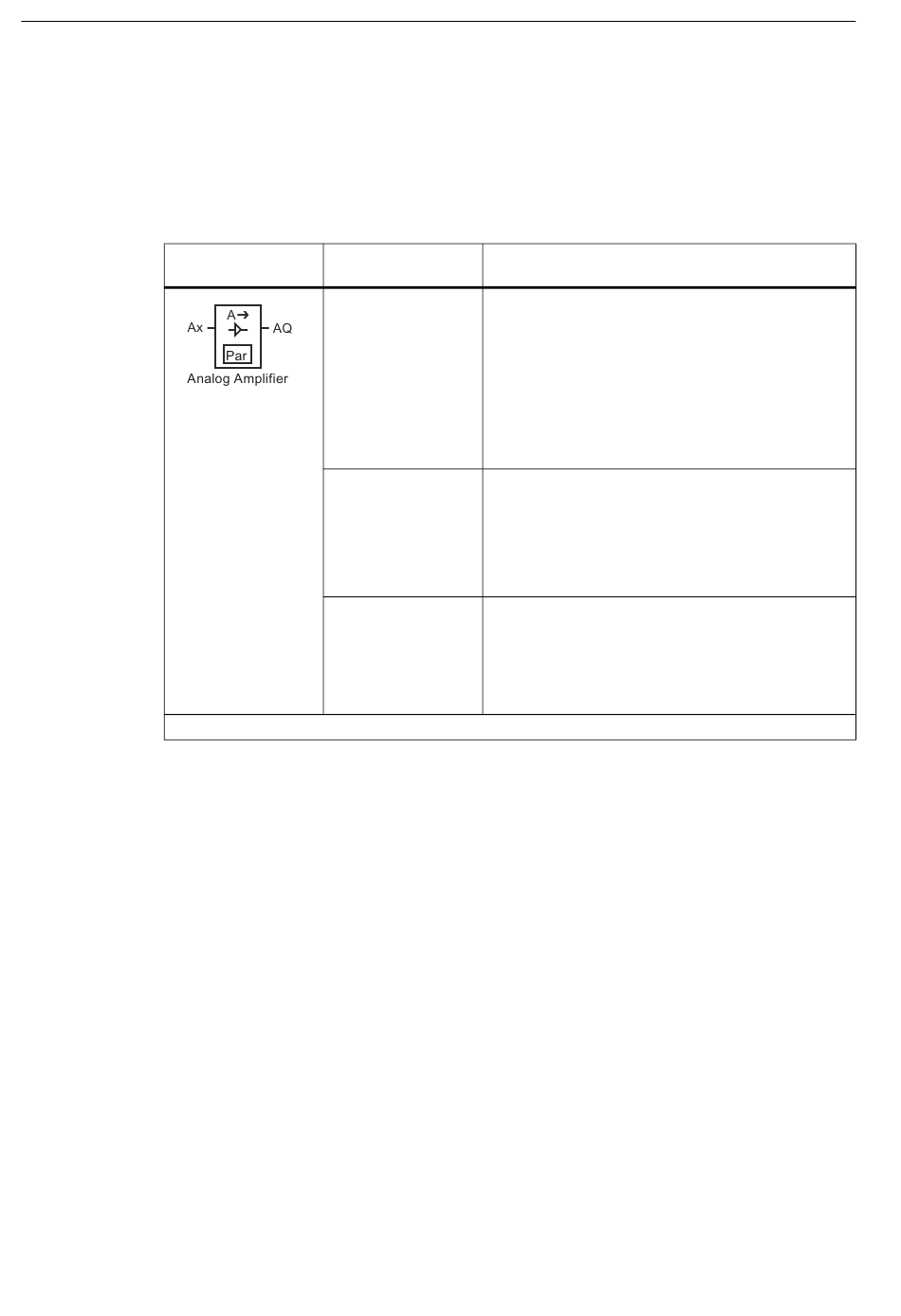

Symbol bei
IDEC SmartRelay
* AI1...AI8: 0 V bis 10 V entspricht 0 bis 1000 (interner Wert).
Parameter Gain und Offset
Beachten Sie für die Parameter Gain und Offset die Hinweise unter Gain­ und
Offsetberechnung bei Analogwerten (Seite 128).
Parameter p (Anzahl der Nachkommastellen)
Gilt nur für die Darstellung des AQ-Werts in einem Meldetext.
Funktionsbeschreibung
Die Funktion liest den Analogwert des Signals ein, das an dem Analogeingang Ax anliegt.
Dieser Wert wird mit dem Parameter A (Gain) multipliziert. Der Parameter B (Offset) wird
danach zum Produkt addiert: (Ax • Gain) + Offset = Aktualwert Ax.
Der Aktualwert Ax wird am Ausgang AQ ausgegeben.
194
Verdrahtung Beschreibung
Eingang Ax Am Eingang Ax liegt eines der folgenden
Analogsignale an:
•
•
•
•
•
•
Parameter A: Verstärkung (Gain)
Wertebereich: -10,00 bis 10,00
B: Nullpunktverschiebung (Offset)
Wertebereich: -10.000 bis 10.000
p: Anzahl der Nachkommastellen
Wertebereich: 0, 1, 2, 3
Ausgang AQ Diese Sonderfunktion hat einen analogen Ausgang.
Dieser Ausgang kann nur mit analogen Eingängen,
analogen Merkern, analogen Ausgängen oder
analogen Netzwerkausgängen verbunden werden.
Wertebereich für AQ:
-32.767 bis 32.767
AI1 bis AI8 (*)
AM1 bis AM64
NAI1 bis NAI32
AQ1 bis AQ8
NAQ1 bis NAQ16
Blocknummer einer Funktion mit Analogausgang
