IDEC SmartRelay Funktionen
4.4 Liste Sonderfunktionen - SF

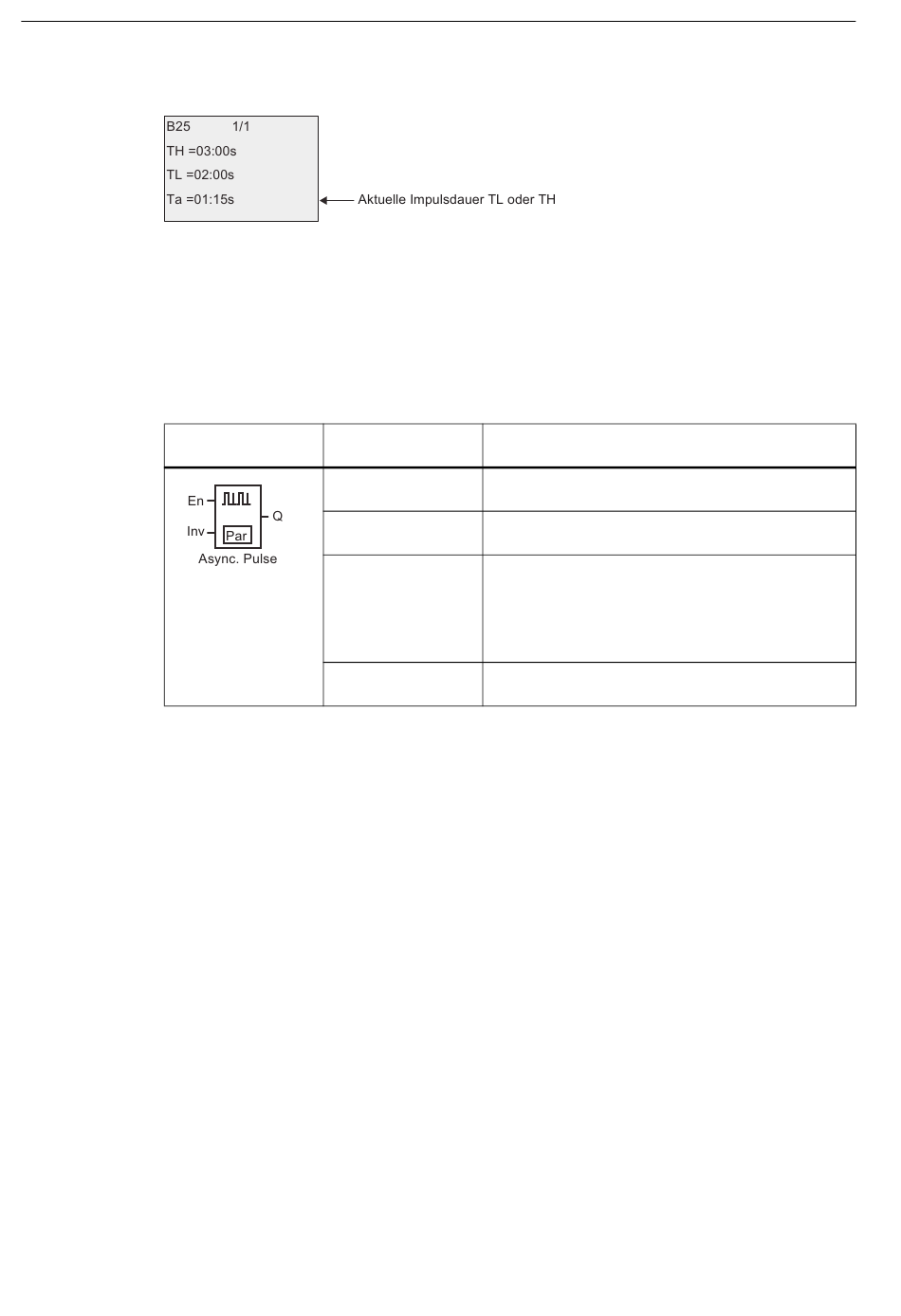

Darstellung in der Betriebsart Parametrieren (Beispiel):
4.4.7
Asynchroner Impulsgeber
Kurzbeschreibung
Mit dieser Funktion können Sie asynchron Impulse ausgeben.
Symbol bei
IDEC SmartRelay
Parameter TH und TL
Beachten Sie für den Parameter T den Hinweis unter Zeitverhalten (Seite 126).
Die Impulsdauer TH und die Impulspausendauer TL können auch Aktualwerte einer bereits
programmierten anderen Funktion sein. Sie können die Aktualwerte folgender Funktionen
verwenden:
•
Analogkomparator (Seite 186) (Aktualwert Ax – Ay)
•
Analoger Schwellwertschalter (Seite 181) (Aktualwert Ax)
•
Analogverstärker (Seite 194) (Aktualwert Ax)
•
Analoger Multiplexer (Seite 212) (Aktualwert AQ)
•
Rampensteuerung (Seite 214) (Aktualwert AQ)
•
Analoge Arithmetik (Seite 227) (Aktualwert AQ)
•
PI-Regler (Seite 219) (Aktualwert AQ)
•
Vor/Rückwärtszähler (Seite 171) (Aktualwert Cnt)
•
Analogfilter (Seite 232) (Aktualwert AQ)
•
Mittelwert (Seite 238) (Aktualwert AQ)
•
Max/Min (Seite 234) (Aktualwert AQ)
•
Einschaltverzögerung (Seite 134) (aktuelle Zeit Ta)
148
Verdrahtung
Beschreibung
Eingang En
Über den Eingang EN schalten Sie den asynchronen
Impulsgeber ein und aus.
Eingang Inv
Über den Eingang Inv lässt sich das Ausgangssignal
des aktiven asynchronen Impulsgebers invertieren.
Parameter
Die Impulsdauer T
können eingestellt werden.
Remanenz:
/ = Keine Remanenz
R = Der Zustand wird remanent gespeichert
Ausgang Q
Die Impuls- und Pausenwerte schalten Q zyklisch ein
und aus.
und die Impulspausendauer T
H
IDEC SmartRelay Handbuch
L
