Beispielverdrahtung

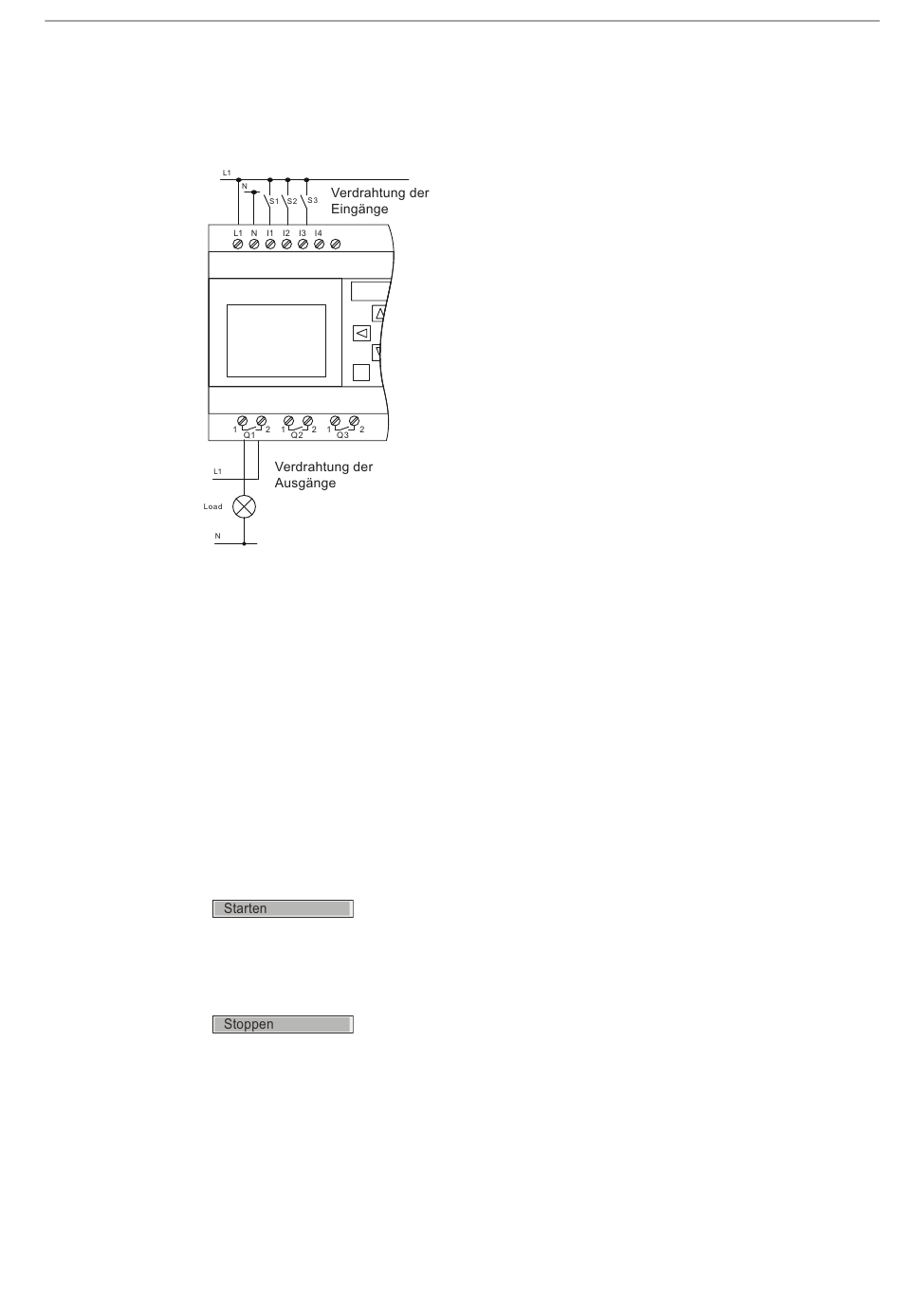

In dem folgenden Bild zeigen wir Ihnen die Verdrahtung anhand einer 100-240 V AC /V DC-
Variante von IDEC SmartRelay.
3.4

Die 4 goldenen Regeln zum Bedienen von IDEC SmartRelay

Regel 1: Wechseln des Betriebszustands

•
Sie erstellen das Schaltprogramm in der Betriebsart Programmieren. Nach dem
Einschalten und wenn das Programm in IDEC SmartRelay leer ist, wählt IDEC
SmartRelay standardmäßig die Betriebsart Programmieren aus.
•
Die Änderung der Zeit- und Parameterwerte in einem bereits vorhandenen
Schaltprogramm kann in den Betriebsarten Parametrieren und Programmieren erfolgen.
Während des Parametrierens befindet sich IDEC SmartRelay im Betriebszustand RUN, d.
h., es führt weiter das Schaltprogramm aus (siehe "IDEC SmartRelay parametrieren (Seite
261)"). Zum Programmieren müssen Sie das Schaltprogramm beenden.
•
Sie gelangen in den RUN-Modus, indem Sie im Hauptmenü den Menübefehl
•
Im RUN-Modus gelangen Sie in die Betriebsart Parametrieren zurück, indem Sie die
Taste ESC drücken.
•
Befinden Sie sich in der Betriebsart Parametrieren und möchten in die Betriebsart
Programmieren zurückkehren, dann wählen Sie im Parametriermenü den Befehl
Weitere Einzelheiten zu Betriebsarten finden Sie im Anhang unter "IDEC SmartRelay
Menüstruktur (Seite 319)".
IDEC SmartRelay Handbuch
3.4 Die 4 goldenen Regeln zum Bedienen von IDEC SmartRelay
wählen.
, um den STOP-Modus auszuwählen.
IDEC SmartRelay programmieren
57
