2.2.2

Wandmontage

Befolgen Sie die unten stehende Anleitung zur Wandmontage von IDEC SmartRelay mithilfe
von zwei Montageschiebern und zwei Schrauben M4 (Anzugsmoment 0,8 Nm bis 1,2 Nm).
Hinweis

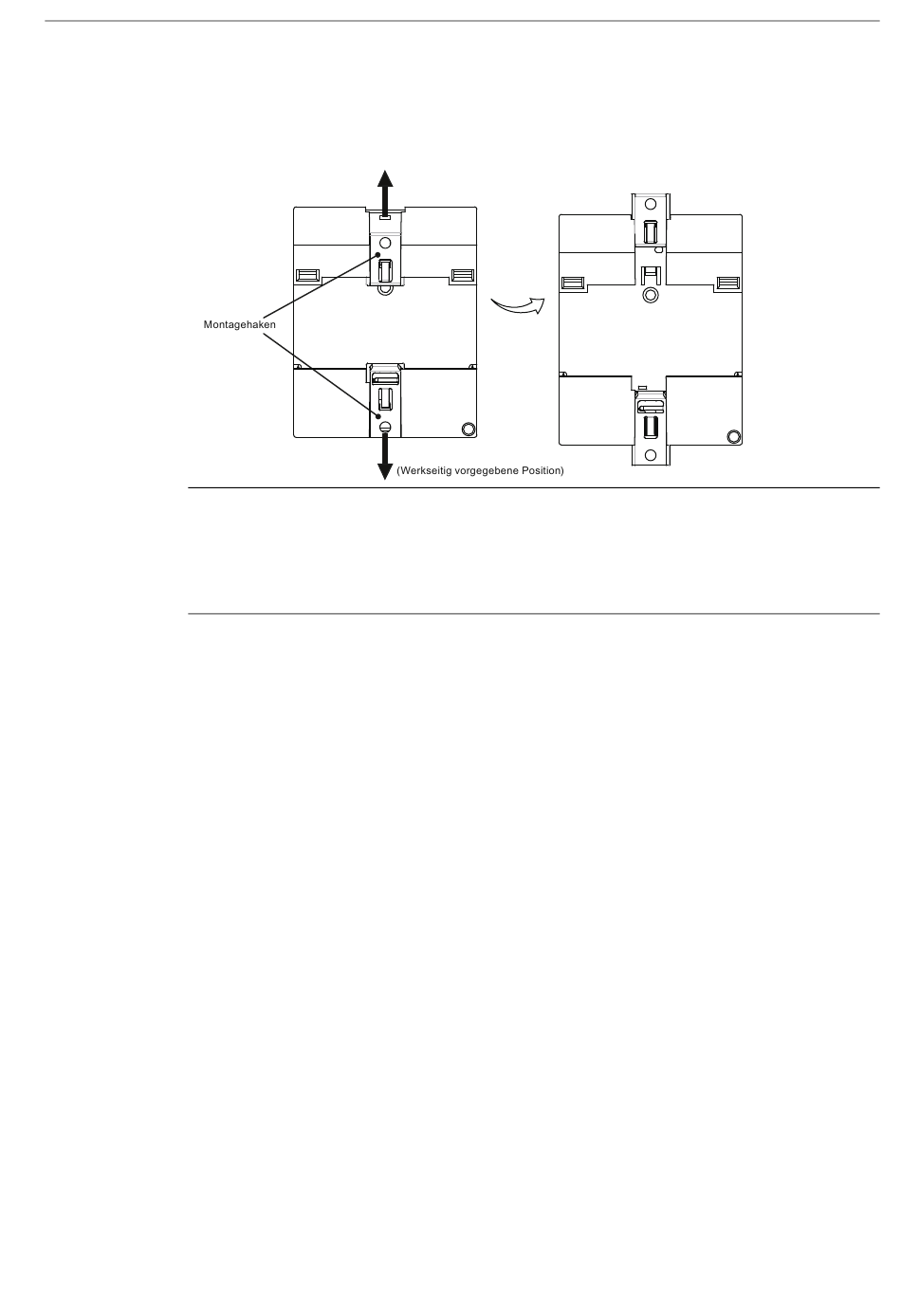

Wenn das IDEC SmartRelay nicht an der Wand montiert wird, müssen die Montagehaken
immer in den werkseitig vorgegebenen Positionen belassen werden, d. h. innerhalb des in
der vorstehenden Abbildung angegebenen Bereichs. Andernfalls können sich die
Montagehaken verformen, wenn sie über lange Zeit heißen und feuchten
Umgebungsbedingungen ausgesetzt sind.
