Funktionsbeschreibung
Üblicherweise benötigen Sie zum Abarbeiten einer Aufgabe beide Blöcke, den Gleitpunkt/
Ganzzahl-Konverter und den Ganzzahl/Gleitpunkt-Konverter. Typischerweise werden diese
Funktionsblöcke wie folgt verwendet:
1. Übertragung der Gleitpunktzahlen vom äußeren System über das Netzwerk (mit dem
FL1F/Modbus-Protokoll) und Speicherung der Zahlen im VM.
2. Umwandlung der Gleitpunktzahlen im VM mit Hilfe des Gleitpunkt/Ganzzahl-Konverters in
Ganzzahlen.
3. Verarbeitung der Ganzzahlen mit dem IDEC SmartRelay BM.
4. Umwandlung der Ergebnisse mit Hilfe des Ganzzahl/Gleitpunkt-Konverters in
Gleitpunktzahlen und Speicherung der Zahlen im VM.
5. Übertragung der Gleitpunktzahlen ins äußere System (mit dem FL1F/Modbus-Protokoll).
Rechenvorschrift
Definieren Q = Dateneingang/Auflösung
Analogausgang (AQ)
•
Wenn -32768 ≤ Q ≤ 32767, ist der Analogausgang = Q.
•
Wenn Q ≥ 32767, dann ist der Analogausgang = 32767.
•
Wenn Q ≤ -32768, dann ist der Analogausgang = -32768.
Erweiterter Analogausgang (eAq)
•
Wenn -999.999.999 ≤ Q ≤ 999.999.999, dann ist er erweiterte Analogausgang = Q.
•
Wenn Q ≥ 999.999.999, dann ist der erweiterte Analogausgang = 999.999.999.
•
Wenn Q ≤ -999.999.999, dann ist der erweiterte Analogausgang = -999.999.999.
Parametervorgabe Par

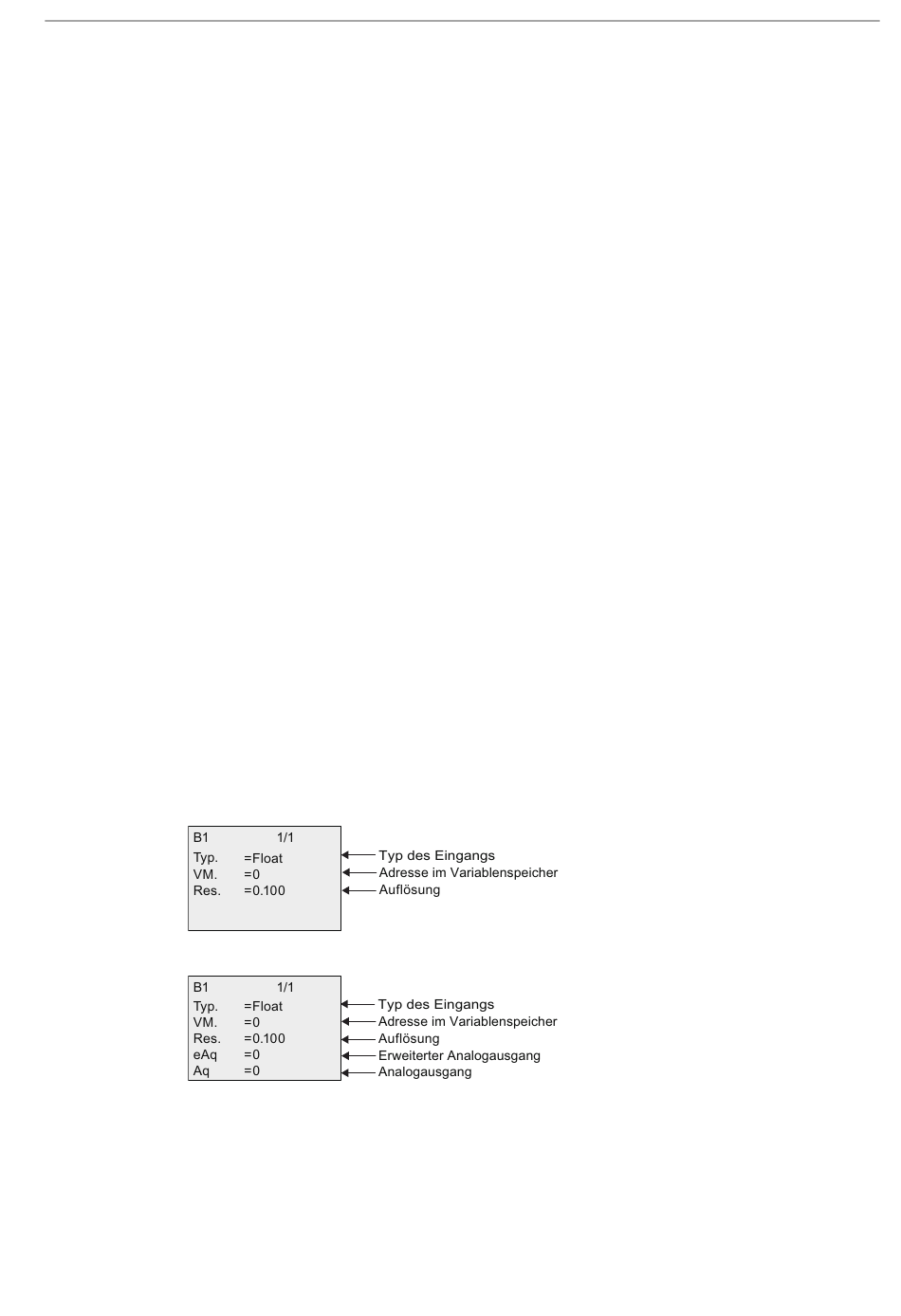

Darstellung im Programmiermodus (Beispiel):
Darstellung im Parametriermodus (Beispiel):
