4.4 Liste Sonderfunktionen - SF
Darstellung in IDEC SmartRelay
4.4.1 Einschaltverzögerung
Kurzbeschreibung
Bei der Einschaltverzögerung wird der Ausgang erst nach einer parametrierbaren Zeit
durchgeschaltet.
Symbol bei IDEC
SmartRelay
Parameter T
Beachten Sie die Wertvorgaben für den Parameter T unter Zeitverhalten (Seite 126).
Die Zeitvorgabe für den Parameter T kann auch ein Aktualwert einer bereits programmierten
anderen Funktion sein. Sie können die Aktualwerte folgender Funktionen für den Wert von T
verwenden:
•
Analogkomparator (Seite 186)(Aktualwert Ax - Ay)
•
Analoger Schwellwertschalter (Seite 181) (Aktualwert Ax)
134

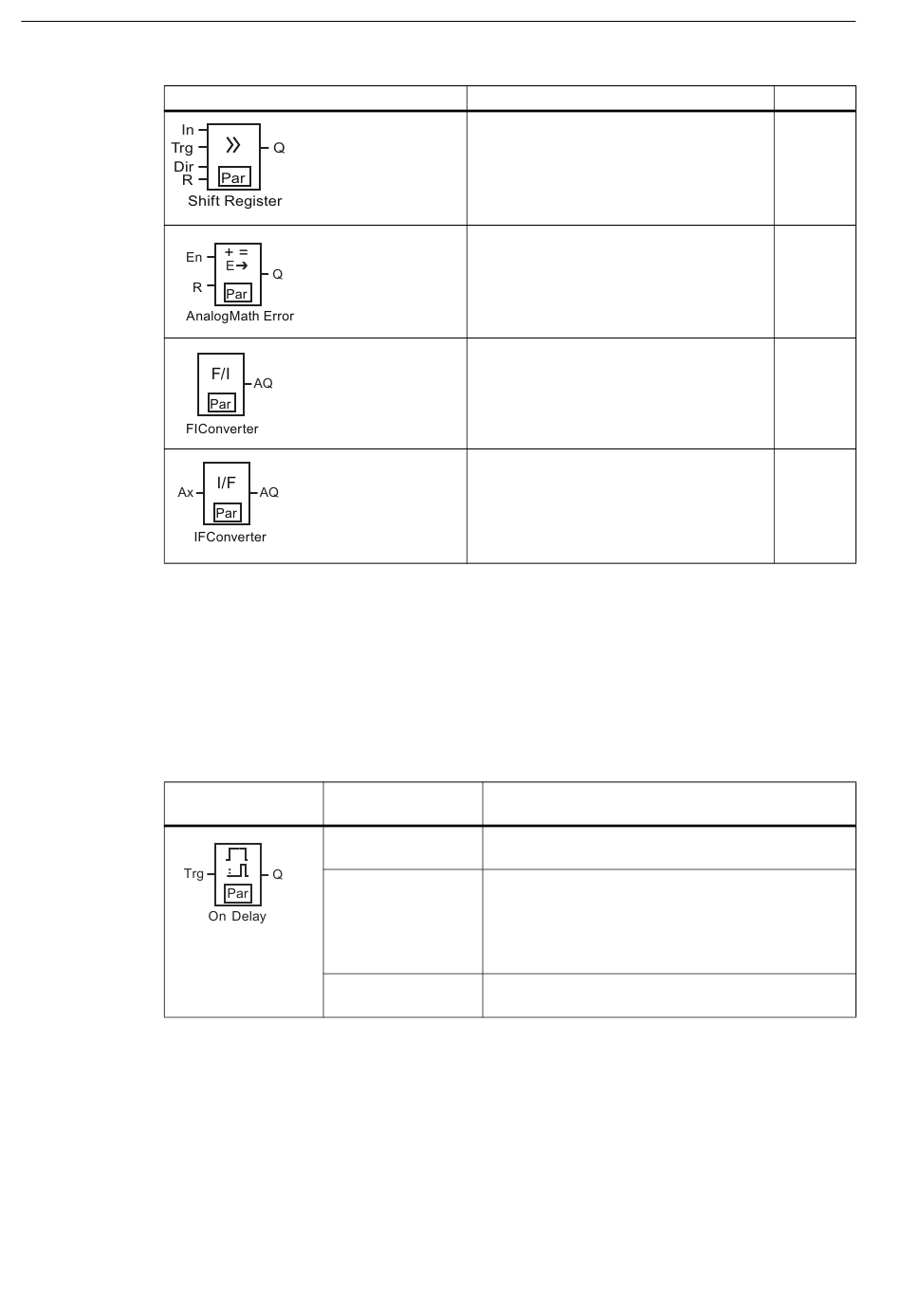

Bezeichnung der Sonderfunktion
Schieberegister (Seite 210)
Fehlererkennung analoge Arithmetik (Seite
230)
Gleitpunkt/Ganzzahl-Konverter (Seite 240)
Ganzzahl/Gleitpunkt-Konverter (Seite 242)
Beschaltung Beschreibung
Eingang Trg Über den Eingang Trg (Trigger) starten Sie die Zeit für
die Einschaltverzögerung.
Parameter T ist die Zeit, nach der der Ausgang eingeschaltet wird
(Ausgangssignal wechselt von 0 nach 1).
Remanenz:
/ = keine Remanenz
R = der Zustand wird remanent gespeichert
Ausgang Q Q schaltet nach Ablauf der parametrierten Zeit T ein,
wenn dann Trg noch gesetzt ist.
REM
REM
