IDEC SmartRelay Funktionen
4.4 Liste Sonderfunktionen - SF
4.4.9

Treppenlichtschalter

Kurzbeschreibung
Nach einem Eingangsimpuls (Flankensteuerung) läuft eine parametrierbare Zeit ab
(retriggerbar). Nach deren Ablauf setzt IDEC SmartRelay den Ausgang zurück. IDEC
SmartRelay kann optional ein Warnsignal ausgeben, um den bevorstehenden Zeitablauf
anzukündigen.

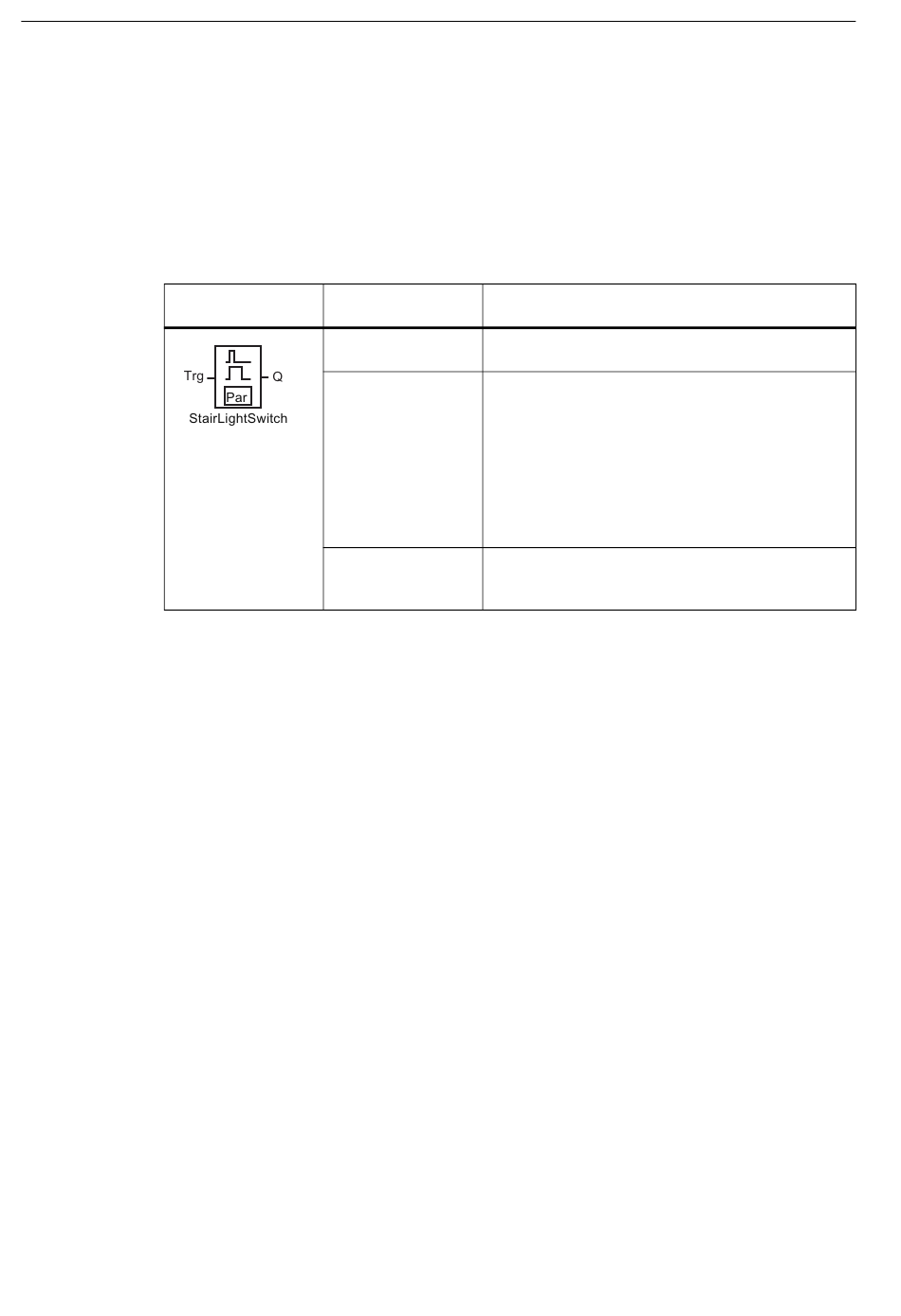

Symbol bei
IDEC SmartRelay
Parameter T, T und T
!
Beachten Sie die Wertvorgaben für die Parameter T unter Zeitverhalten (Seite 126).
Die Ausschaltverzögerungszeit T, die Vorwarnzeit T
Aktualwerte einer bereits programmierten anderen Funktion sein. Sie können die Aktualwerte
folgender Funktionen verwenden:
•
Analogkomparator (Seite 186) (Aktualwert Ax – Ay)
•
Analoger Schwellwertschalter (Seite 181) (Aktualwert Ax)
•
Analogverstärker (Seite 194) (Aktualwert Ax)
•
Analoger Multiplexer (Seite 212) (Aktualwert AQ)
•
Rampensteuerung (Seite 214) (Aktualwert AQ)
•
Analoge Arithmetik (Seite 227) (Aktualwert AQ)
•
PI-Regler (Seite 219) (Aktualwert AQ)
•
Vor­/Rückwärtszähler (Seite 171) (Aktualwert Cnt)
•
Analogfilter (Seite 232) (Aktualwert AQ)
•
Mittelwert (Seite 238) (Aktualwert AQ)
•
Max/Min (Seite 234) (Aktualwert AQ)
•
Einschaltverzögerung (Seite 134) (aktuelle Zeit Ta)
•
Ausschaltverzögerung (Seite 138) (aktuelle Zeit Ta)
•
Ein-/Ausschaltverzögerung (Seite 140) (aktuelle Zeit Ta)
•
Speichernde Einschaltverzögerung (Seite 142) (aktuelle Zeit Ta)
152
Verdrahtung
Eingang Trg
Parameter
Ausgang Q
!L
Beschreibung
Über den Eingang Trg (Trigger) starten Sie die Zeit für
den Treppenlichtschalter (Ausschaltverzögerung).
T ist die Zeit, nach der der Ausgang ausgeschaltet
wird (Ausgangszustand wechselt von 1 nach 0).
T ist die Zeitvorgabe für den Beginn der
!
Ausschaltvorwarnzeit.
T ist die Länge der Ausschaltvorwarnzeit.
!L
Remanenz:
/ = Keine Remanenz
R = Der Zustand wird remanent gespeichert
IDEC SmartRelay setzt den Ausgang Q nach Ablauf
der Zeit T zurück. Vor Ablauf dieser Zeit gibt IDEC
SmartRelay ein Warnsignal aus.
und die Vorwarndauer T
!
können auch
!L
