IDEC SmartRelay programmieren
3.7 Schaltprogramm eingeben und starten

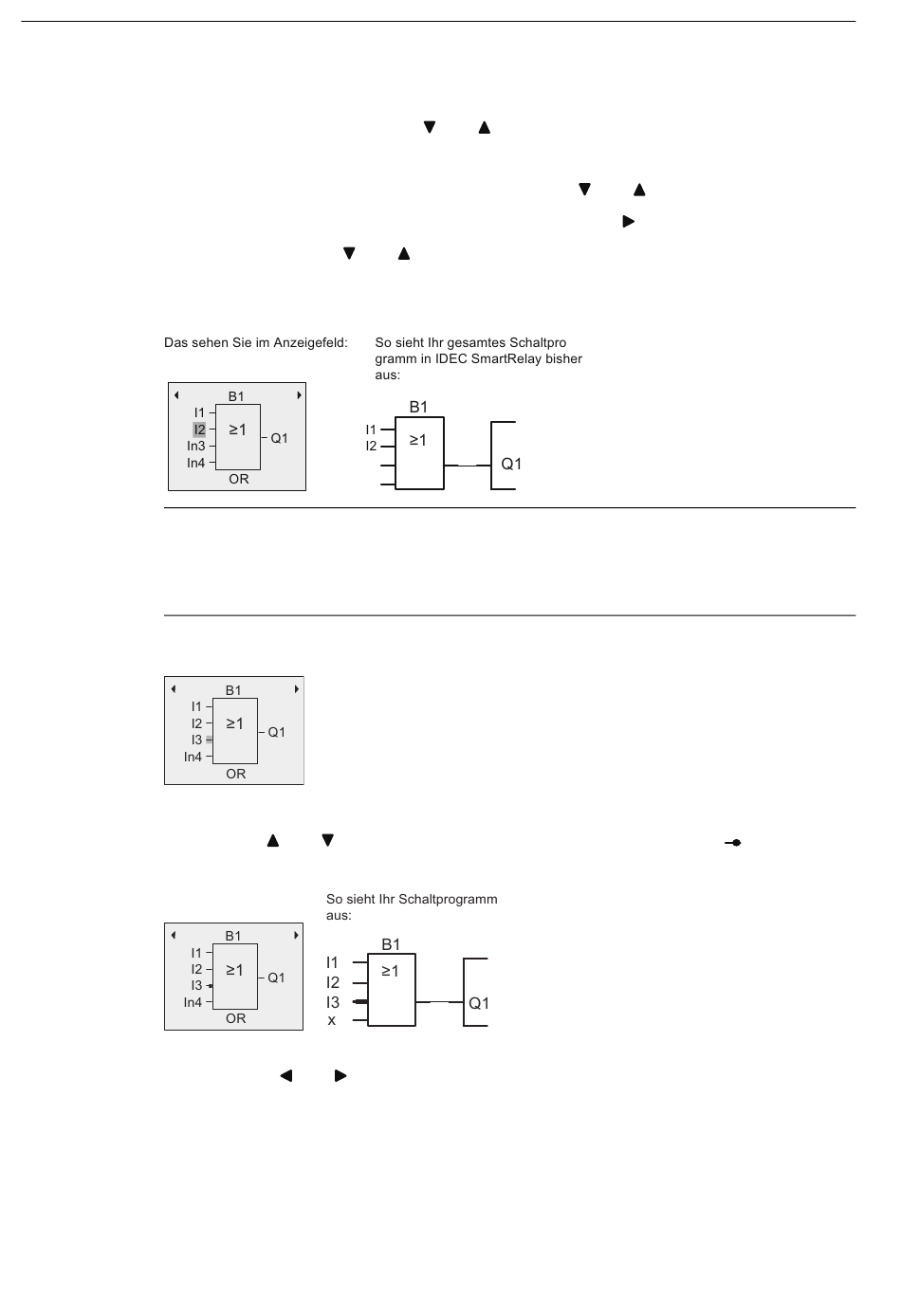

Jetzt verbinden Sie den Eingang I2 mit dem Eingang des OR-Blocks.
1. Cursor auf In2 bewegen: Taste
2. In den Bearbeitungsmodus wechseln: Taste OK
3. Wählen Sie die Liste der Digitaleingänge aus: Taste
4. Bewegen Sie den Cursor auf die Eingangsnummer: Taste
5. I2 auswählen: Taste
6. I2 übernehmen: Taste OK
I2 ist jetzt mit dem zweiten Eingang des OR-Blocks verbunden:
Hinweis
Sie können Eingänge von Grund- und Sonderfunktionen einzeln negieren, d. h.. liegt an dem
bestimmten Eingang eine "1" an, können Sie bewirken, dass das Schaltprogramm eine "0"
ausgibt. Sie können ferner bewirken, dass IDEC SmartRelay ein Signal "0" in eine "1"
invertiert.
Um einen Eingang zu invertieren, bewegen Sie den Cursor auf den gewünschten Eingang, z.
B.:
Drücken Sie die Taste OK.
Mit der Taste
Drücken Sie danach die Taste ESC.
Wenn Sie sich Ihr erstes Schaltprogramm noch einmal ansehen möchten, dann können Sie
mit den Tasten
68
oder
oder
oder
können Sie nun die Negation des Eingangs setzen:
oder
den Cursor durch das Schaltprogramm bewegen.
oder
IDEC SmartRelay Handbuch
