IDEC SmartRelay Funktionen
4.4 Liste Sonderfunktionen - SF
In den Formeln wird zur Berechnung der Aktualwert PV verwendet:
Aktualwert PV
•
Ist Aktualwert PV = SP, dann verändert die Sonderfunktion den Wert an AQ nicht.
•
Dir = Aufwärts (+) (Timingdiagramm Ziffer 1. und 3.)
– Ist Aktualwert PV > SP, dann reduziert die Sonderfunktion den Wert an AQ.
– Ist Aktualwert PV < SP, dann erhöht die Sonderfunktion den Wert an AQ.
•
Dir = Abwärts (-) (Timingdiagramm Ziffer 2.)
– Ist Aktualwert PV > SP, dann erhöht die Sonderfunktion den Wert an AQ.
– Ist Aktualwert PV < SP, dann reduziert die Sonderfunktion den Wert an AQ.
Bei einer Störung wird AQ solange erhöht/erniedrigt, bis der Aktualwert PV wieder SP
entspricht. Wie schnell AQ verändert wird, hängt von den Parametern KC und TI ab.
Überschreitet der Eingang PV den Parameter Max, dann wird der Aktualwert PV auf den Wert
von Max gesetzt. Unterschreitet PV den Parameter Min, dann wird der Aktualwert PV auf den
Wert von Min gesetzt.
Wird der Eingang R auf 1 gesetzt, dann wird der Ausgang AQ zurückgesetzt. Solange R
gesetzt ist, ist der Eingang A/M verriegelt.
Abtastzeit
Die Abtastzeit ist fest auf 500 ms eingestellt.
Parametersätze
Weitere Informationen und Anwendungsbeispiele mit anwendungsbezogenen
Parametersätzen für KC, TI und Dir finden Sie in der Online-Hilfe für WindLGC.
Parametervorgabe Par

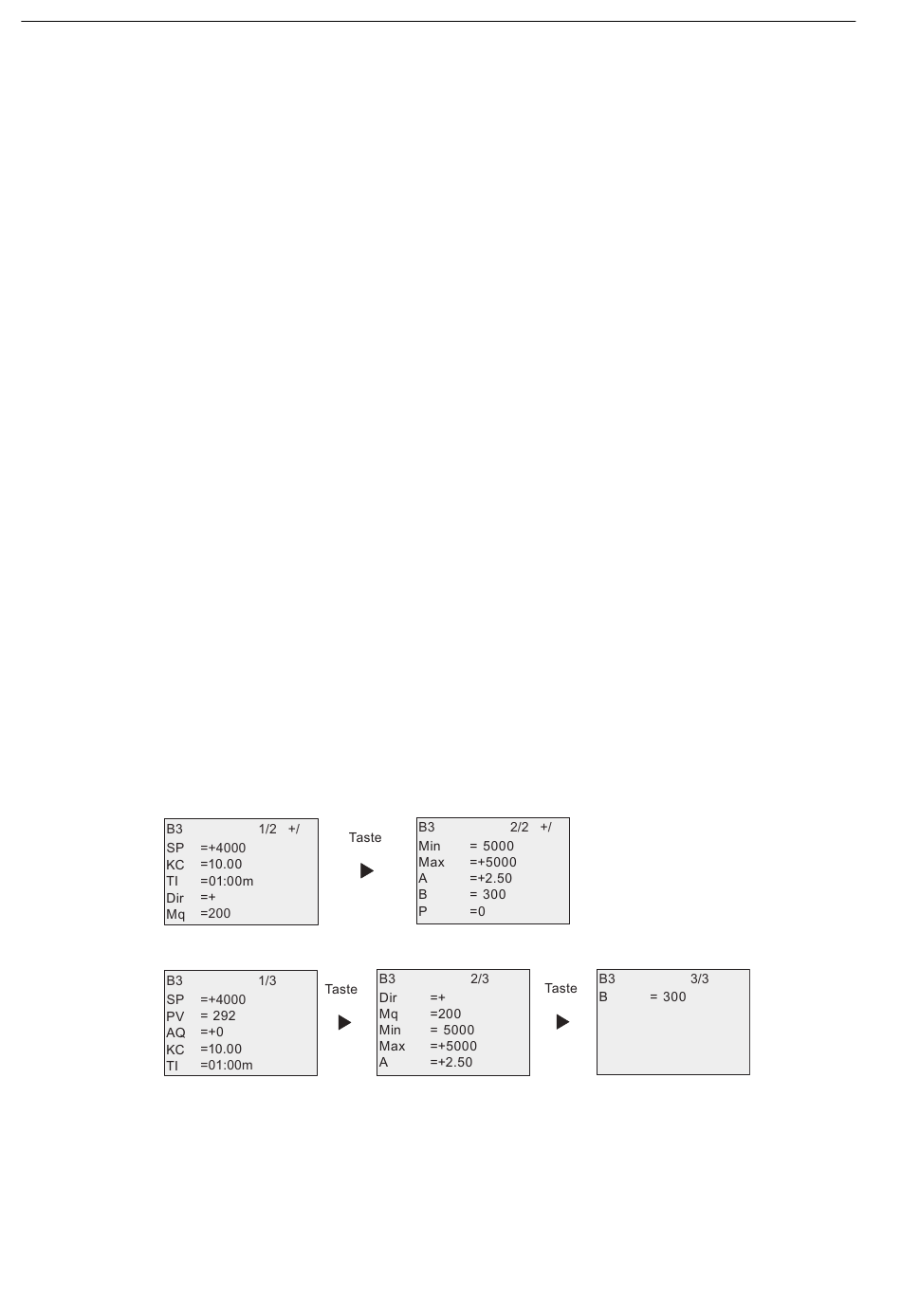

Darstellung in der Betriebsart Programmieren (Beispiel):
Darstellung in der Betriebsart Parametrieren:
222
= (PV • Gain) + Offset
