Zykluszeit ermitteln
Die vollständige Abarbeitung eines Schaltprogramms, also hauptsächlich das Einlesen der
Eingänge, das Bearbeiten des Schaltprogramms und das anschließende Schreiben der
Ausgänge, bezeichnet man als Programmzyklus. Die Zykluszeit ist die Zeit, die benötigt wird,
um ein Schaltprogramm einmal komplett abzuarbeiten.
Den Zeitbedarf für einen Programmzyklus können Sie mithilfe eines kurzen Testprogramms
feststellen. Erstellen Sie dieses Testprogramm in IDEC SmartRelay und geben Sie damit
einen Wert aus, anhand dessen Sie die Zykluszeit berechnen können.
Testprogramm
Um dieses Testprogramm zu programmieren, gehen Sie wie folgt vor:

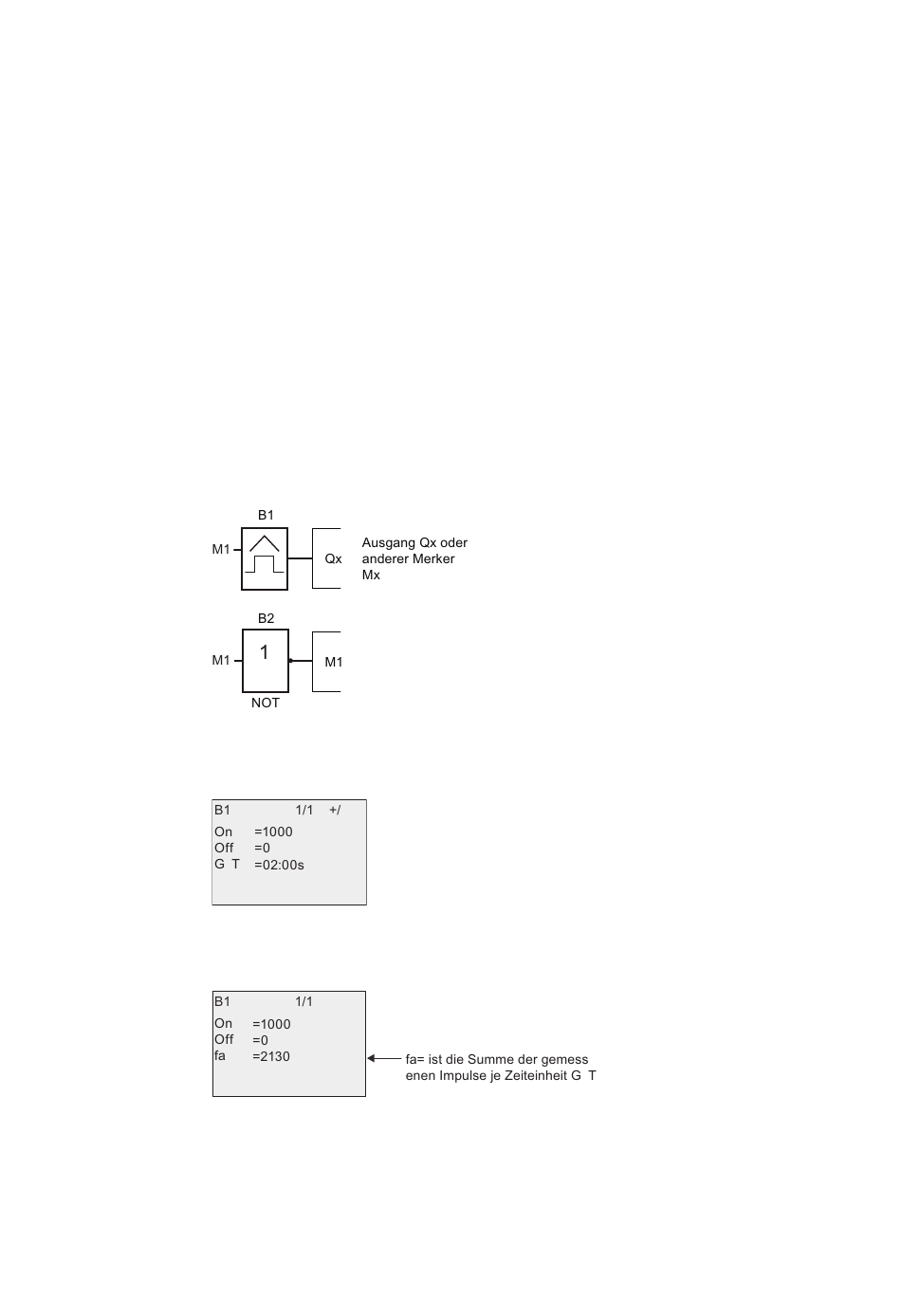

1. Erstellen Sie das Testprogramm, indem Sie einen Ausgang mit einem Schwellwertschalter
verknüpfen und an dessen Eingang einen negierten Merker schalten.
2. Parametrieren Sie den Schwellwertschalter wie im Folgenden dargestellt. Durch die
Negation des Merkers generiert IDEC SmartRelay in jedem Programmzyklus einen
Impuls. Das Triggerintervall beträgt 2 Sekunden.
3. Starten Sie danach das Schaltprogramm und schalten Sie IDEC SmartRelay in den
Parametriermodus. Im Parametriermodus sehen Sie sich die Parameter des
Schwellwertschalters an.
4. Der Kehrwert von f
Speicher enthaltenen Schaltprogramm.
1/f
a
IDEC SmartRelay Handbuch
ist gleich der Zykluszeit der IDEC SmartRelay mit dem aktuell im
a
= Zykluszeit in s
