Funktionsblock Meldetexte

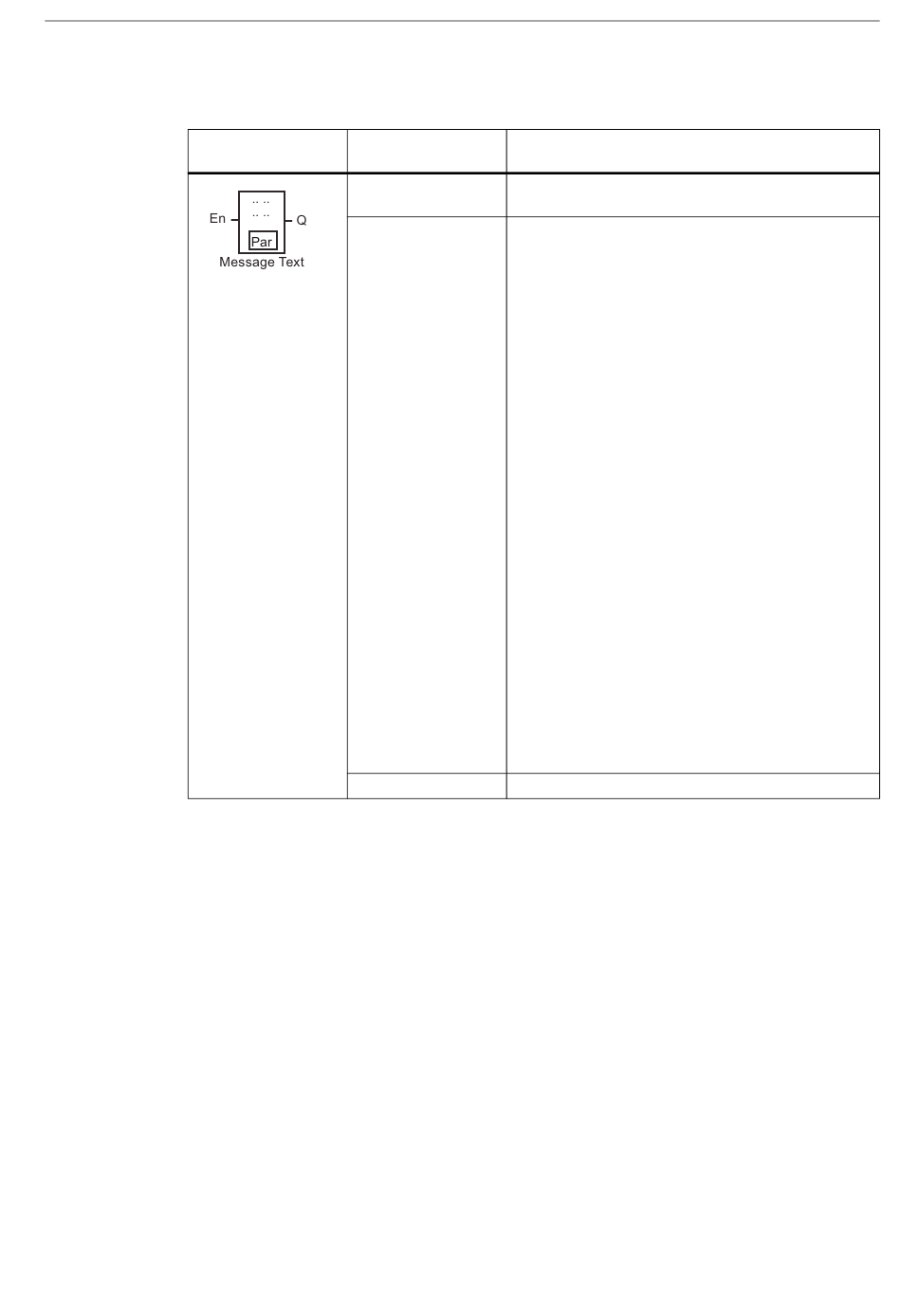

Symbol bei
IDEC SmartRelay
Einschränkung
Maximal 50 Meldetextblöcke sind möglich.
Funktionsbeschreibung
Bei einem Zustandswechsel von 0 nach 1 am Eingang En und wenn sich die IDEC SmartRelay
im Betriebszustand RUN befindet, zeigt die IDEC SmartRelay Ihren konfigurierten Meldetext
und die Parameterwerte an.
Je nach Ihrer Einstellung für das Meldeziel wird der Meldetext auf dem integrierten IDEC
SmartRelay-Display, dem FL1F-RD1 oder beidem angezeigt.
Wenn Sie in Ihrem Schaltprogramm Merker M27 nutzen, dann zeigt die IDEC SmartRelay
immer, wenn M27 = 0 (Low) ist, nur Meldetexte an, die im primären Zeichensatz geschrieben
wurden (Zeichensatz 1). Wenn M27 = 1 (High) ist, dann zeigt die IDEC SmartRelay nur
Meldetexte an, die im sekundären Zeichensatz geschrieben wurden (Zeichensatz 2). (Siehe
Beschreibung des Merkers M27 unter Konstanten und Verbindungsklemmen (Seite 113).)
Wenn Sie die Meldung als Ticker eingerichtet haben, läuft die Meldung entsprechend Ihren
Angaben über das Display, entweder zeichenweise oder zeilenweise.
IDEC SmartRelay Handbuch
Verdrahtung Beschreibung
Eingang En Ein Wechsel des Zustands von 0 auf 1 am Eingang
En (Enable) startet die Ausgabe des Meldetexts.
Parameter Ack: Quittierung des Meldetextes
Msg Text: Eingabe des Meldetextes
Priority: Priorität des Meldetextes
Wertebereich: 0 bis 127
Tick Type:
•
•
Msg. Dst: Meldeziel (BM, TDE oder Both)
Web Show: zeigt IDEC SmartRelay Basic auf dem
Webserver
Einstellungen für zeilenweisen Ticker (Definition des
Zeilentickers):
•
•
•
•
•
•
Hinweis: Sie können in IDEC SmartRelay Basic nur
den Textparameter der Meldung ändern. ISO8859-1
ist der einzige Zeichensatz, der zum Bearbeiten von
Text zur Verfügung steht. Sie können alle anderen
Parameter und andere Sprachen für den
Textparameter in WindLGC ändern. Weitere
Informationen zur Konfiguration finden Sie in der
Online-Hilfe zu WindLGC.
Ausgang Q Q bleibt gesetzt, solange der Meldetext ansteht.
IDEC SmartRelay Funktionen
4.4 Liste Sonderfunktionen - SF
C-C: Tickermeldung zeichenweise
L-L: Tickermeldung zeilenweise
Line1 Tick
Line2 Tick
Line3 Tick
Line4 Tick
Line5 Tick
Line6 Tick
