IDEC SmartRelay Funktionen
4.4 Liste Sonderfunktionen - SF

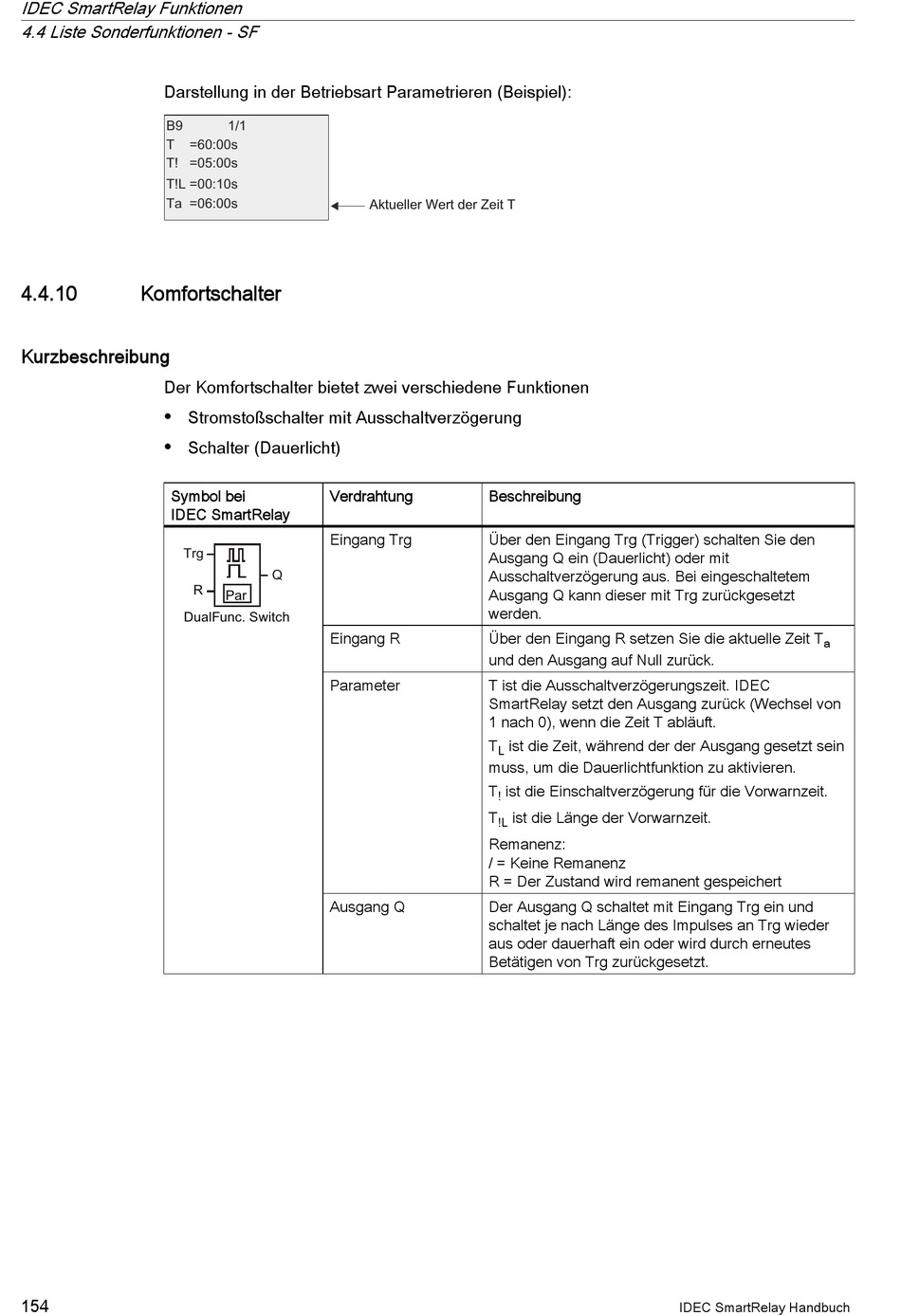

Darstellung in der Betriebsart Parametrieren (Beispiel):
4.4.10

Komfortschalter

Kurzbeschreibung
Der Komfortschalter bietet zwei verschiedene Funktionen
•
Stromstoßschalter mit Ausschaltverzögerung
•
Schalter (Dauerlicht)
Symbol bei
IDEC SmartRelay
154
Verdrahtung Beschreibung
Eingang Trg Über den Eingang Trg (Trigger) schalten Sie den
Ausgang Q ein (Dauerlicht) oder mit
Ausschaltverzögerung aus. Bei eingeschaltetem
Ausgang Q kann dieser mit Trg zurückgesetzt
werden.
Eingang R Über den Eingang R setzen Sie die aktuelle Zeit T
und den Ausgang auf Null zurück.
Parameter T ist die Ausschaltverzögerungszeit. IDEC
SmartRelay setzt den Ausgang zurück (Wechsel von
1 nach 0), wenn die Zeit T abläuft.
T
L
muss, um die Dauerlichtfunktion zu aktivieren.
T
!
T
!L
Remanenz:
/ = Keine Remanenz
R = Der Zustand wird remanent gespeichert
Ausgang Q Der Ausgang Q schaltet mit Eingang Trg ein und
schaltet je nach Länge des Impulses an Trg wieder
aus oder dauerhaft ein oder wird durch erneutes
Betätigen von Trg zurückgesetzt.
ist die Zeit, während der der Ausgang gesetzt sein
ist die Einschaltverzögerung für die Vorwarnzeit.
ist die Länge der Vorwarnzeit.
a
