4.4 Liste Sonderfunktionen - SF
4.4.33

Fehlererkennung analoge Arithmetik

Kurzbeschreibung
Der Funktionsblock "Fehlererkennung analoge Arithmetik" setzt einen Ausgang, wenn in dem
referenzierten Funktionsblock Analoge Arithmetik (Seite 227) ein Fehler aufgetreten ist.

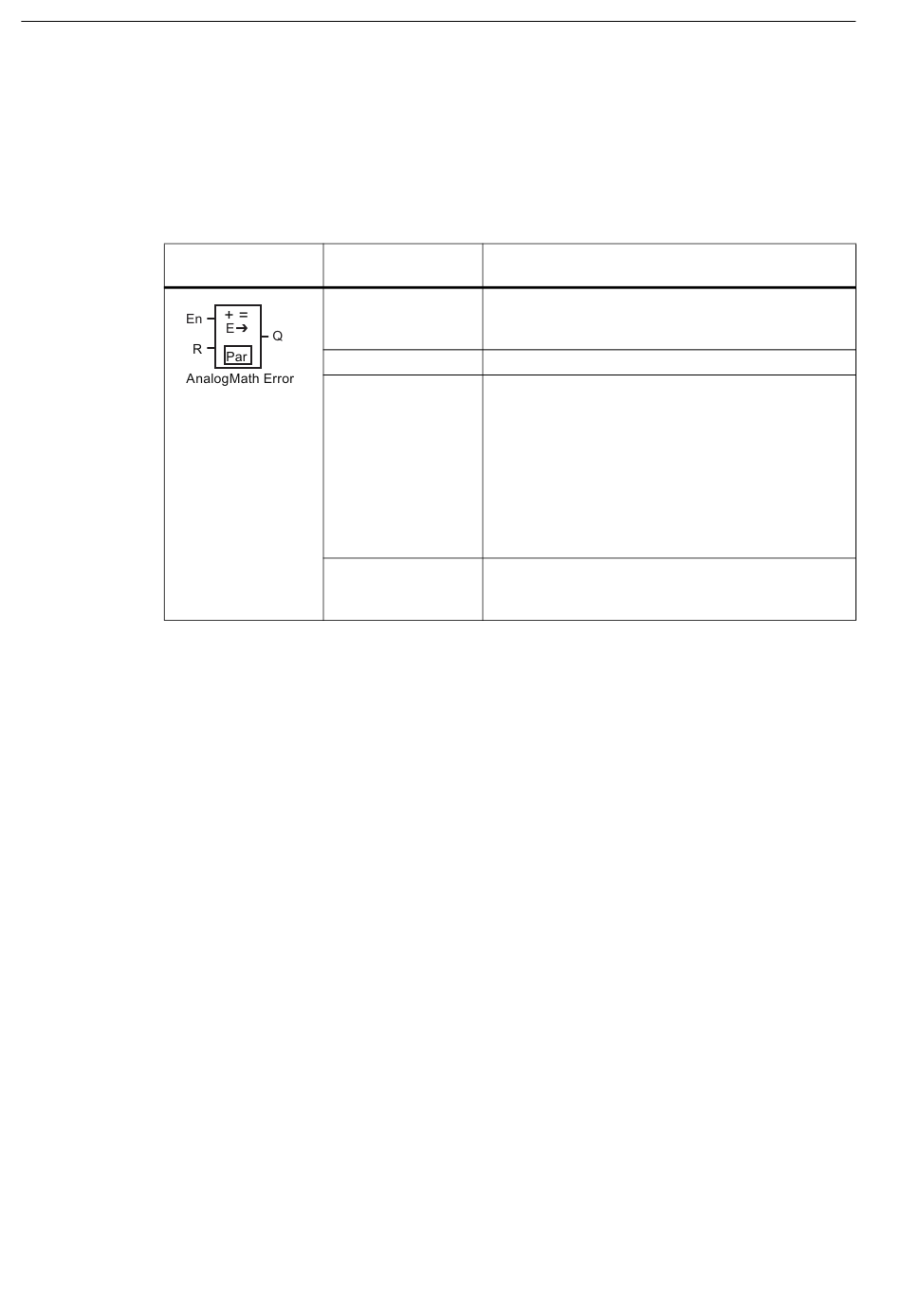

Symbol bei
IDEC SmartRelay
Parameter MathBN
Der Wert des Parameters MathBN referenziert die Blocknummer eines bereits
programmierten Funktionsblocks "Analoge Arithmetik".
Funktionsbeschreibung
Der Funktionsblock "Fehlererkennung analoge Arithmetik" setzt den Ausgang, wenn in dem
referenzierten Funktionblock "Analoge Arithmetik" ein Fehler aufgetreten ist. Sie können die
Funktion so programmieren, dass der Ausgang bei Division durch Null, bei Überlauf oder bei
beiden Fehlern gesetzt wird.
Wenn AutoRst gesetzt ist, wird der Ausgang vor der nächsten Ausführung des
Funktionsblocks zurückgesetzt. Wenn AutoRst nicht gesetzt ist, dann bleibt der Ausgang,
wenn er gesetzt ist, solange gesetzt, bis der Block "Fehlererkennung analoge Arithmetik" mit
dem Parameter R zurückgesetzt wird. Auf diese Weise ist das Schaltprogramm, auch wenn
der Fehler nachfolgend gelöscht wird, weiterhin informiert, dass zu einem bestimmten
Zeitpunkt ein Fehler aufgetreten war.
Wenn in einem beliebigen Zyklus der referenzierte Funktionsblock "Analoge Arithmetik" vor
dem Funktionsblock "Fehlererkennung analoge Arithmetik" ausgeführt wird, wird der Fehler in
demselben Zyklus erkannt. Wenn der referenzierte Funktionsblock "Analoge Arithmetik" nach
dem Funktionsblock "Fehlererkennung analoge Arithmetik" ausgeführt wird, wird der Fehler
im nächsten Zyklus erkannt.
230
Verdrahtung Beschreibung
Eingang En Ein Wechsel des Zustands von 0 nach 1 am Eingang
En (Enable) aktiviert den Block "Fehlererkennung
analoge Arithmetik".
Eingang R Ein Signal am Eingang R setzt den Ausgang zurück.
Parameter MathBN: Blocknummer eines Blocks "Analoge
Arithmetik"
Err: ZD: Fehler "Division durch Null"
OF: Überlauffehler
ZD/OF: (Fehler "Division durch Null") ODER
(Überlauffehler)
AutoRst: Setzt den Ausgang vor Ausführung des
nächsten Funktionsblocks "Fehlererkennung analoge
Arithmetik" zurück. Y = ja, N = nein
Ausgang Q Q wird auf 1 gesetzt, wenn der zu erkennende Fehler
bei der letzten Ausführung des referenzierten
Funktionsblocks "Analoge Arithmetik" aufgetreten ist.
