Id114 'Überlastschwelle Motor; Id115 'Lagegeberart - Amk Kw-R06 Parameterbeschreibung

Sachschaden!
Steigt der Drehzahlistwert auf den Wert in ID113 x 1,25, wird automatisch die Endstufe intern gesperrt und der Motor trudelt
aus. Den Wert für ID113 muss der Anwender prozessabhängig festlegen, ohne dass dabei die Maximaldrehzahl des Motors
überschritten wird. Bei Sinusgebern darf die Grenzfrequenz am Sinusgebereingang nicht überschritten werden. Die
Grenzfrequenz für den Sinusgebereingang finden Sie in der jeweiligen Gerätebeschreibung.

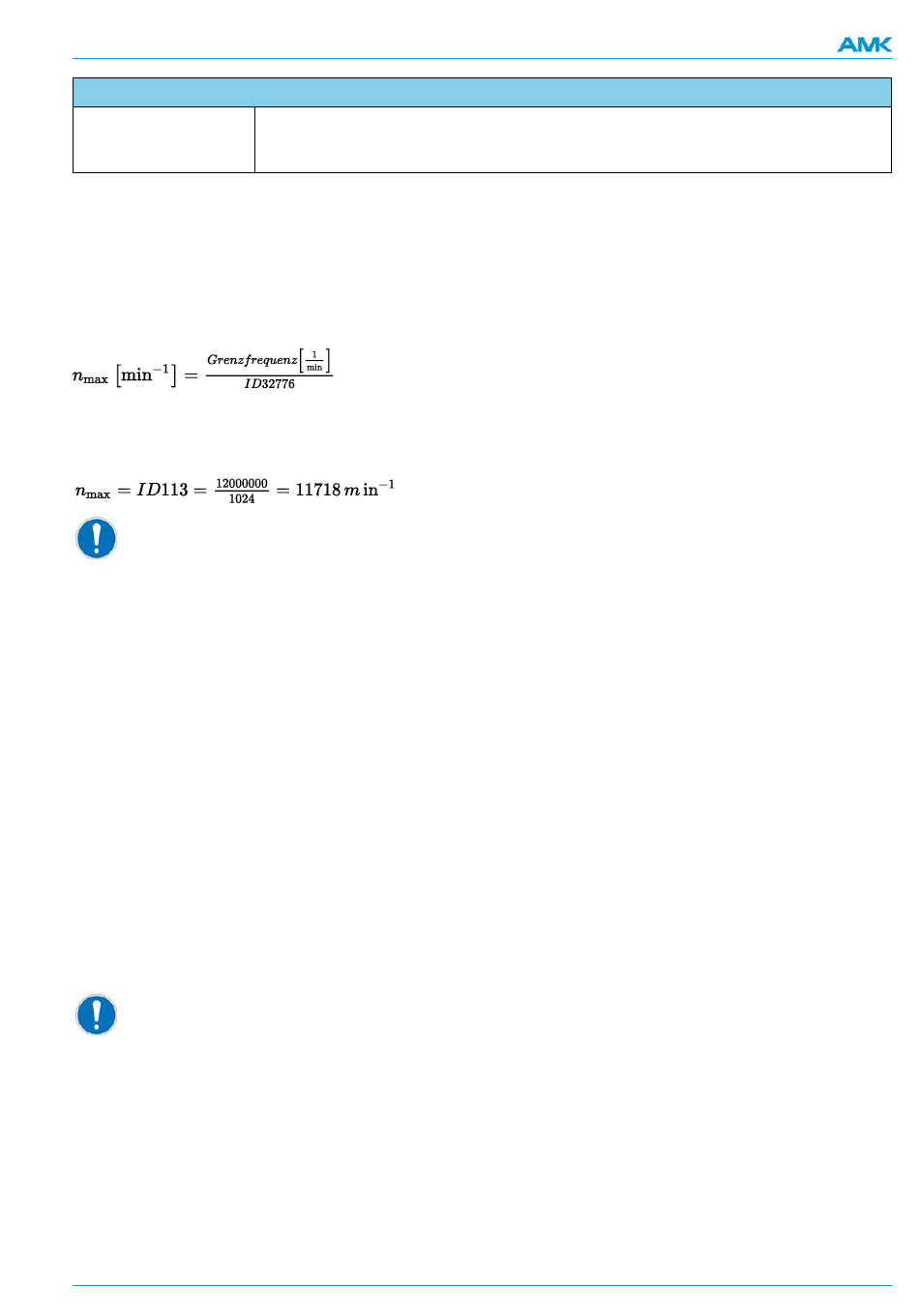

Formel: Bestimmung von n max für Sinusgebereingang
Beispiel:
Geberteilung ID32776 = 1024 (I-Geber), Grenzfrequenz am Sinusgebereingang = 200 kHz
Beachten Sie die vom Geberhersteller angegebene Maximaldrehzahl des Gebers!
ID114 'Überlastschwelle Motor'
Wirkungsbereich: ANTRIEB
Zugriff: LESEN / SCHREIBEN
Temporär änderbar: NEIN
Datenlänge: 2 Byte
Vorzeichenbehaftet: NEIN
Format: DEZ
Liste: NEIN
'Überlastschwelle Motor' legt fest, wann die Warnung 2359 'Warnung Überlast Motor' abgesetzt wird. Erreicht die I
Überwachung des Motors einen Überlastwert von 100% (ID33102 'Anzeige Überlast Motor'), wird die Fehlermeldung 2360
'Fehler Überlast Motor' abgesetzt, der Antrieb heruntergefahren (Tieflauf nach ID32782 'Tieflaufzeit RF inaktiv') und RF
entzogen.
Siehe ID111 'Nennstrom Motor' auf Seite 78.
Gleichzeitig mit der Warnung wird ID310 gesetzt. Wird der Wert in ID114 wieder unterschritten, wird ID310 rückgesetzt, bis der
Wert erneut überschritten wird.
Siehe ID398 'Liste Statusbits' auf Seite 122.
2
Die I t Überwachung Motor ist nur wirksam, wenn sie über ID32773 'Antriebsspezifischer Service-Schalter'
Bit 14 = 1 aktiviert wurde.

ID115 'Lagegeberart'

Wirkungsbereich: ANTRIEB
Zugriff: LESEN / SCHREIBEN
Temporär änderbar: NEIN
Datenlänge: 2 Byte
Vorzeichenbehaftet: NEIN
Format: BIN
Liste: NEIN
PDK_205904_Parameter_KW-R06 / Version 2019/45
Sachschaden durch hohe Drehzahlen!
ID113 muss so eingestellt werden, dass der eingegebene Drehzahlwert zuzüglich 25 % keine
Schäden im Prozess hervorruft.
HINWEIS
Standardwert:
Skalierung:
Einheit:
Min.-Wert:
Max.-Wert:
Standardwert:
Skalierung:
Einheit:
Min.-Wert:
Max.-Wert:
500
0,1
%
0,0 %
6553,5 %
2
t
0000 0000 0000 0000
1
-
0
65535
79 / 275
