Id43 'Drehzahl-Polarität - Amk Kw-R06 Parameterbeschreibung

ID43 'Drehzahl-Polarität'
Wirkungsbereich: ANTRIEB
Zugriff: LESEN / SCHREIBEN
Temporär änderbar: NEIN
Datenlänge: 2 Byte
Vorzeichenbehaftet: NEIN
Format: BIN
Liste: NEIN
In ID43 können die Polaritäten der Drehzahlen auf die Anwendung bezogen umgeschaltet werden. Die Polaritäten werden
nicht innerhalb, sondern nur außerhalb (am Eingang und Ausgang) einer Regelstrecke umgeschaltet.
Bei positivem Sollwert und positiver Polarität ergibt sich bei rotatorischen Motoren eine Rechtsdrehung mit Blick auf die
Motorwelle (A-lagerseitig).
Aufbau ID43 'Drehzahl-Polarität'
Bit-Nr. Zustand Bedeutung
0 0 ID36 'Drehzahl-Sollwert' , Polarität positiv
1 ID36 'Drehzahl-Sollwert', Polarität negativ
1 0 ID37 'Drehzahl-Sollwert additiv', Polarität positiv
1 ID37 'Drehzahl-Sollwert additiv', Polarität negativ
2 0 ID40 'Drehzahl Istwert' , ID156 'Drehzahl Istwert 2' Polarität positiv
1 ID40 'Drehzahl Istwert', ID156 'Drehzahl Istwert 2' Polarität negativ
3-15 0 Reserviert
1 Reserviert
Wollen Sie die Motordrehrichtung umkehren, ohne in die Regelstruktur einzugreifen?
Siehe ID32773 'Antriebsspezifischer Service-Schalter' auf Seite 132.

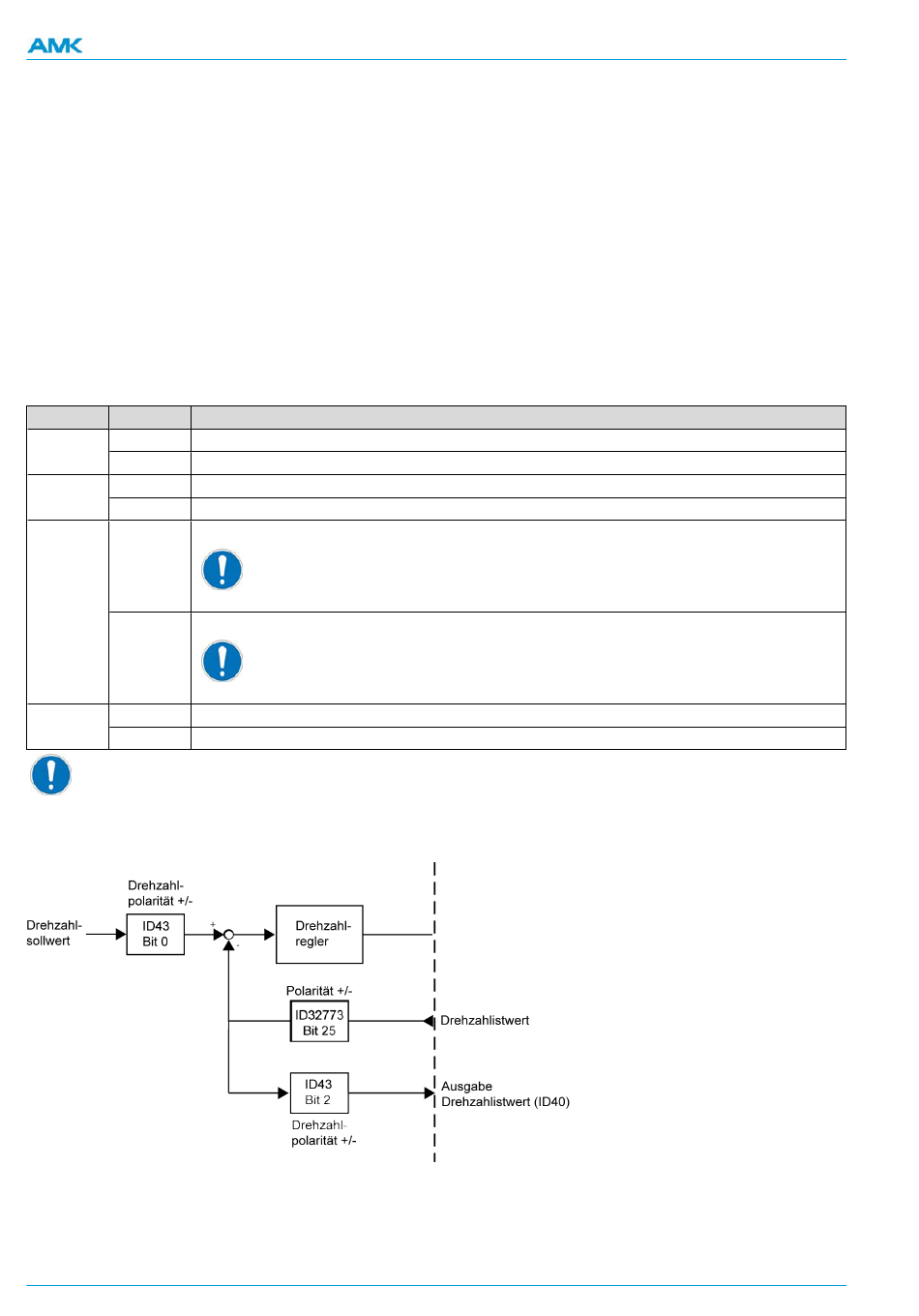

Wirkung der Drehzahlpolarität
50 / 275
Standardwert:
Skalierung:
Einheit:
Min.-Wert:
Max.-Wert:
Wirkt nicht auf den Regelkreis, sondern nur auf die Anzeige ID40 und ID156!
In ID32773 'Antriebsspezifischer Service-Schalter' Bit 25 = 1 kann eingestellt
werden, dass die Polarität des Drehzahlistwerts auch auf die Regelung wirkt.
Wirkt nicht auf den Regelkreis, sondern nur auf die Anzeige ID40 und ID156!
In ID32773 'Antriebsspezifischer Service-Schalter' Bit 25 = 1 kann eingestellt
werden, dass die Polarität des Drehzahlistwerts auch auf die Regelung wirkt.
0000 0000 0000 0000
-
-
0
7
