ER5000 Serie — Fehlersuche und -beseitigung

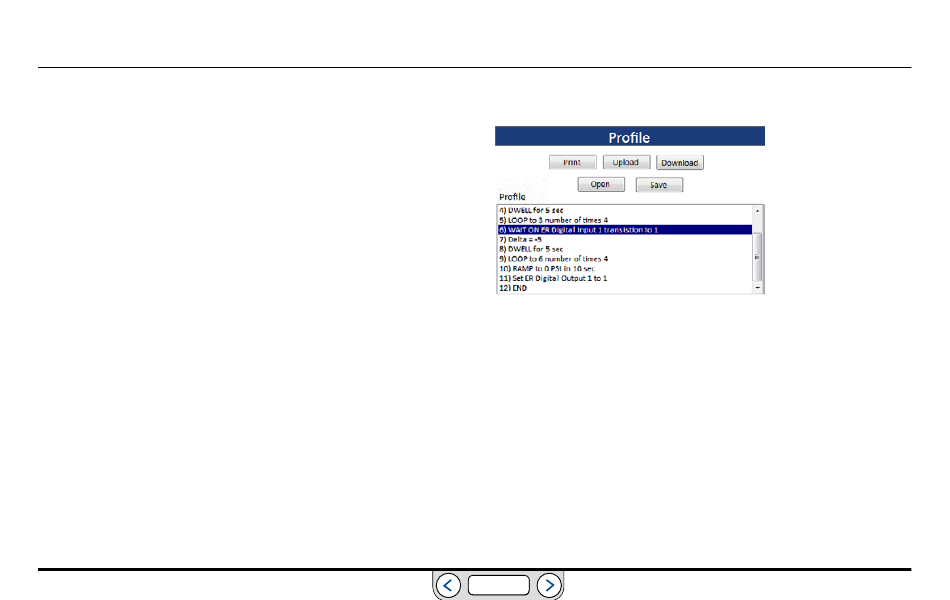

Steuerung des ER5000 mit Profilen
Profile sind mehrstufige Befehlszeilen für den ER5000. Die Erstellung
von Profilen setzt keinerlei Programmiererfahrung seitens des
Benutzers voraus. Profile ermöglichen dem Benutzer, den ER5000
durch alle möglichen Abläufe, vom simplen Start-Stop-Betrieb bis hin
zu Sollwert-Sequenzen mit bis zu 100 Befehlszeilen und unendlich
laufenden Regelschleifen, zu leiten.
Probleme mit Profilen treten generell bei Anwendungen auf, in
denen ein Profil Befehlszeilen enthält, bei denen der Regler mit
einem externen digitalen Gerät kommuniziert. Die Fehlerbehebung
bei diesen Anwendungen erfordert meist die Überprüfung aller
Verdrahtungen und die korrekte Einstellung der internen Variablen,
die steuern, wie der ER5000 digitale Signale interpretiert.
www.emerson.com/tescom
Eingang – Wenn das Profil bei einem digitalen Eingangs-
befehl für den Digitaleingang 1 stoppt
1.
Überprüfen Sie Brücke J14. Sie muss auf AUS konfiguriert sein, um Eingang 1
als Digitaleingang nutzen zu können. Lesen Sie dazu oben in diesem Abschnitt
unter
Überprüfung der Brückenkonfiguration
2.
Überprüfen Sie Variable 77 (ID_COMPENSATED_EXTRA_AD1). Der Wert sollte
höher sein, wenn der Eingang aktiviert ist (logische 1) als wenn der Eingang
nicht aktiviert ist (logische 0).
3.
Verwenden Sie eine der zusätzlichen Variablen auf dem Plot zur Überwachung
Zusätzlichen Analogeingangs 1
des
To add a variable to the Plot Screen display (Eine Variable im Plot-Fenster hinzufügen)
ODER
Verwenden Sie ein Read/Write-Feld unter
Variablen 77:COMP_EXTRA–AD1.
ZURÜCK
nach.
(77). Befolgen Sie die aufgeführten Schritte unter
zur Überwachung der
Read/Write
(Fortsetzung siehe nächste Seite)
.
217
