ER5000 Serie — Installationsvarianten
Verdrahtungsvarianten für verschiedene Sollwertquellen
Externe Profilsteuerung/Digitaleingänge
HINWEIS
HINWEIS
Diese Funktion ist nur bei „F"-Modellen des ER5000 verfügbar.
CAUTION
CAUTION
HINWEIS
HINWEIS
Die Brücken J14 und J15 müssen bei dieser Anwendung entfernt
werden. Siehe
Abb. 19
Brücken.
WARNING
WARNING
CAUTION
CAUTION

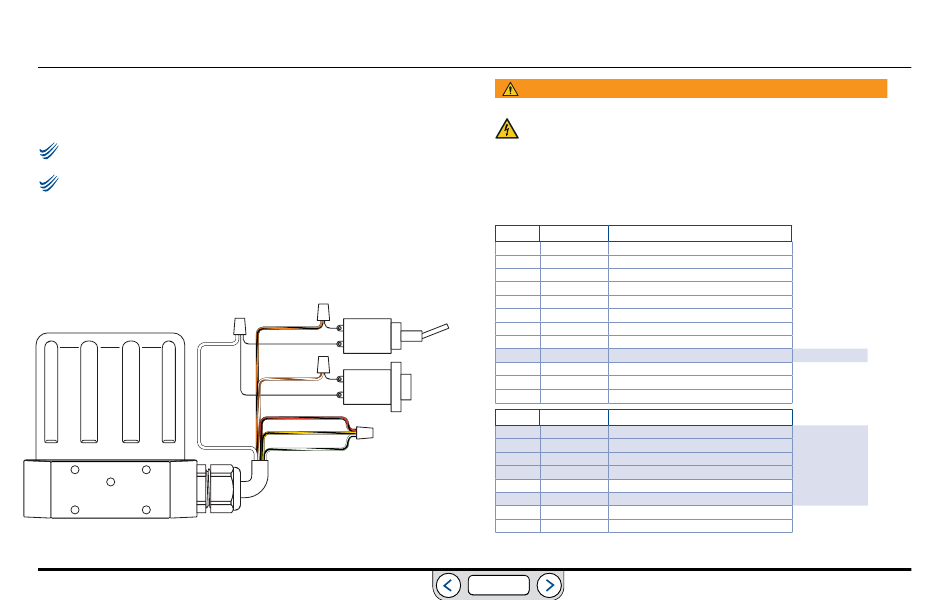

In Abb. 26 wird die Verdrahtung zur Steuerung eines Profils ohne PC gezeigt. Das
WARNING
WARNING
für diese Anwendung auf den ER5000 heruntergeladene Profil kann mit einem
Kippschalter gestartet oder gestoppt werden.
Weiß
Abb. 26: Externe Profilsteuerung
www.emerson.com/tescom
PROFILE
START/STOP
Orange/Schwarz
DIGITAL
Braun/Weiß
Eingang
Rot/Schwarz
Gelb/Schwarz
Schwarz/Weiß
ACHTUNG
Vor jeder Verdrahtungsänderung bzw. jeder Änderung der
Brückenkonfiguration muss der Regler von der Stromversorgung getrennt
werden. Schließen Sie die Stromversorgung erst wieder an, wenn alle
zusätzlichen Anschlüsse getätigt und korrekt installiert wurden.
Überprüfen Sie die korrekten Anschlüsse anhand Tabelle 9.
Tabelle 9: Verdrahtung zur Profilsteuerung über Hilfseingänge
J3 Pin
Kabelfarbe
Funktion
1
braun
+ Sollwert Eingang
2
rot
- Sollwert Eingang
3
orange
+ Istwert Eingang
4
gelb
- Istwert Eingang
5
grün
- RS-485-Netzwerkanschluss
6
blau
+ RS-485-Netzwerkanschluss
7
violett
+24-VDC-Stromversorgung
8
grau
24-V-Rückleitung (Masse)
9
weiß
+5-V-Ausgang (5 mA max.)
10
schwarz
Analogsignal/Masse
*11
*pink
Analogausgang, (nur bei „F"-Modellen)
12
hellbraun
Analogsignal/Masse
J4 Pin
Kabelfarbe
Funktion
1
braun/weiß
+Hilfseingang #1
2
rot/schwarz
-Hilfseingang #1
3
orange/schwarz
+Hilfseingang #2
4
gelb/schwarz
-Hilfseingang #2
5
Regelung aussetzen
grün/weiß
6
Digitalsignal/Masse
schwarz/weiß
7
blau/weiß
Digitalausgang #1
8
Digitalausgang #2
grau/schwarz
ZURÜCK
(Fortsetzung siehe nächste Seite)
