ER5000 Serie — Installationsvarianten
Anschluss der Stromversorgung – Für alle Anwendungen
Jeder ER5000 muss unabhängig von der jeweiligen Konfiguration oder
Anwendung zunächst an eine 24-V-DC-Stromversorgung angeschlossen
werden, wie in Abb. 21 gezeigt.
STROM-
VERSORGUNG
+24V DC
MASSE

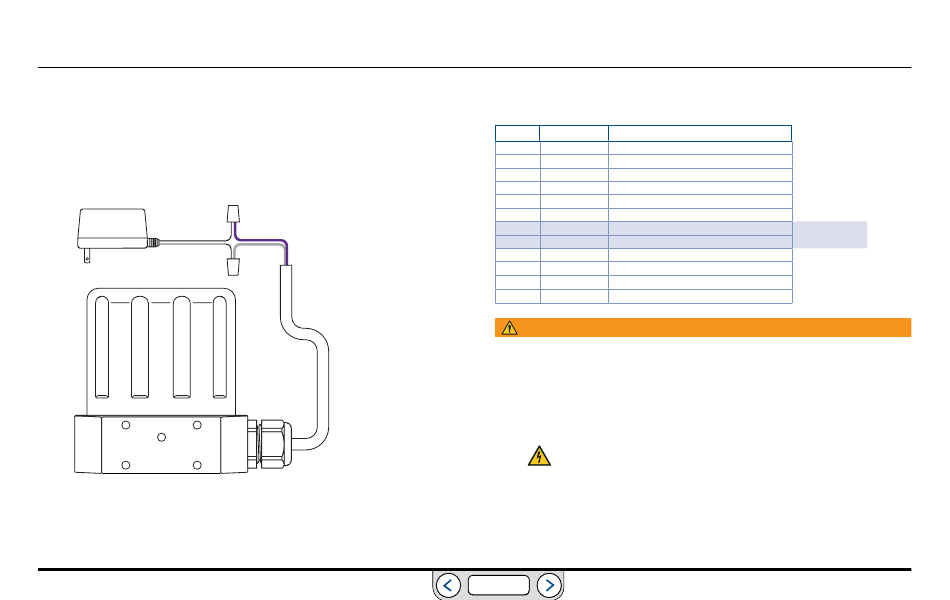

Abb. 21: Anschluss an die 24-VDC-Stromversorgung
www.emerson.com/tescom
VIOLETT
GRAU
Überprüfen Sie die korrekten Anschlüsse anhand Tabelle 4.
Tabelle 4: Anschluss an die 24-VDC-Stromversorgung
J3 Pin
Kabelfarbe
Funktion
1
braun
+ Sollwert Eingang
2
rot
- Sollwert Eingang
3
orange
+ Istwert Eingang
4
gelb
- Istwert Eingang
5
grün
- RS-485-Netzwerkanschluss
6
blau
+ RS-485-Netzwerkanschluss
7
violett
+24-VDC-Stromversorgung
8
grau
24-V-Rückleitung (Masse)
9
weiß
+5-V-Ausgang (5 mA max.)
10
schwarz
Analogsignal/Masse
*11
*pink
Analogausgang, (nur bei „F"-Modellen)
12
hellbraun
Analogsignal/Masse
ACHTUNG
•
Wählen Sie Kabel und/oder Kabeldurchführungen, die für die jeweilige
Umgebung geeignet sind. Die Verwendung ungeeigneter Kabel und/oder
Kabeldurchführungen kann zu Verletzungen oder Sachschäden führen.
•
Kabelanschlüsse müssen den jeweils geltenden lokalen, regionalen und nationalen
Vorschriften entsprechen. Das Nichtbeachten der jeweils geltenden lokalen,
regionalen und nationalen Vorschriften kann Verletzungen oder Sachschäden
nach sich ziehen.
•
Um Verletzungen durch einen elektrischen Schlag zu vermeiden, schließen
Sie den Regler bzw. daran angeschlossene Geräte niemals an eine
Spannungsquelle an, deren Spannung über der maximal zulässigen
Spannung des Reglers bzw. der daran angeschlossenen Geräte liegt.
Vergewissern Sie sich, dass die verwendeten Komponenten in der Elektrik
für die Betriebsspannung ausgelegt sind
