ER5000 Serie — ERTune™ Programm: Grundfunktionen

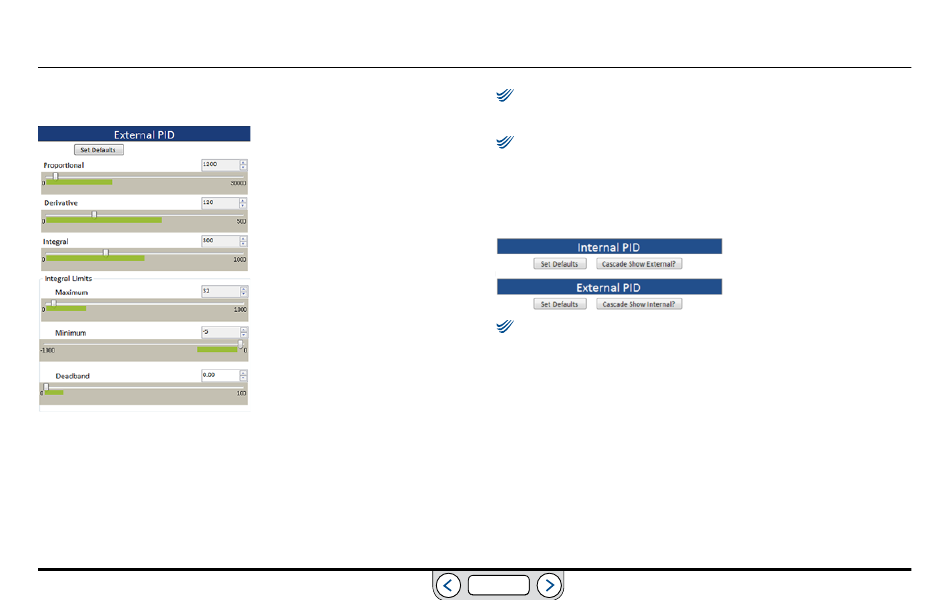

PID-Bedienfeld
Die Bedienelemente im PID-Bedienfeld ermöglichen Ihnen eine präzise,
intuitive Einstellung von Proportional-, Differenzial- und Integralanteil
des ER5000. Der ER5000 verfügt außerdem über eine Einstellmöglichkeit
für Wind-Up-Grenzwerte zur Begrenzung des Integralanteils in Echtzeit-
Betriebsbedingungen. Dadurch können Sie einen hohen Integralanteil
einstellen, ohne zu großes Überschwingen, Nachschwingen oder Wind-
Up-Effekt.
www.emerson.com/tescom
HINWEIS
HINWEIS
In der Titelleiste des PID-Bedienfelds wird der aktuelle Regelmodus des
ER5000 angezeigt.
CAUTION
CAUTION
HINWEIS
HINWEIS
Im Kaskadenregelmodus gibt es zwei verschiedene Anzeigen im
WARNING
WARNING
PID-Bedienfeld für interne bzw. externe PID-Regler. Klicken Sie auf die Schaltfläche
CAUTION
CAUTION
Cascade Show External?/Cascade Show Internal? (Kaskadenregelung extern zeigen?/
Kaskadenregelung intern zeigen?)
, um zwischen beiden Anzeigen im Bedienfeld hin- und
WARNING
WARNING
herzuschalten.
HINWEIS
HINWEIS
Die für jeden Regler gezeigten Messbereiche der Schieber
entsprechen nicht der tatsächlichen mechanischen Einstellung im ER5000. Sie sind
CAUTION
CAUTION
auf eine für jeden Anteil passende Präzision eingestellt: einen großen Wertebereich
für den Proportionalanteil und einen begrenzteren Wertebereich für Integral- und
WARNING
WARNING
Differenzialanteil.
Die grünen Balken kennzeichnen die empfohlenen Messbereiche für
jeden Regler. Die meisten Anwendungen des ER5000 fallen in die
vorgegebenen Messbereiche. Mit den empfohlenen Wertebereichen werden
Abstimmungseffekte wie Überschwingen und Wind-Up-Effekt minimiert, die
für unerfahrene Benutzer eine Herausforderung darstellen können. Wenn Ihre
Anwendung jedoch Einstellungen außerhalb der markierten Wertebereiche
erfordert, sollten Sie nicht zögern, diese zu verlassen.
(Fortsetzung siehe nächste Seite)
