ER5000 Serie — ERTune™ Programm: Grundfunktionen
Variablensteuerungen des Plot-Fensters
Standardmäßig zeigt das Plot-Fenster Soll- und Istwerte für Ihre
Anwendung an. Mit Hilfe der Variablensteuerungen können Sie bis zu
zwei weitere Variablen abbilden.
HINWEIS
HINWEIS
Diese Variablen können auch zu den während der Session
generierten Datenerfassungsdateien hinzugefügt werden.
CAUTION
CAUTION
WARNING
WARNING
Plot-Kontrollkästchen
Variablenbezeichnung
Klicken Sie in das Kästchen
Zeigt die Bezeichnung aller Variablen an, die im Plot-Fenster überwacht werden können. Soll-
neben einer Variablen,
und Istwert werden immer abgebildet. Bis zu zwei zusätzliche Variablen können hinzugefügt
um sie zur Plot-Anzeige
werden. Sie können jede Variable aus der Drop-down-Liste auswählen. Sie müssen das Plot-
hinzuzufügen. Dadurch wird
Kontrollkästchen neben einer Variablen aktivieren, um diese zur Plot-Anzeige hinzuzufügen.
die Variable auch zu jeder
Datenerfassung hinzugefügt,
solange das Kästchen aktiviert
ist. Deaktivieren Sie das
Kontrollkästchen, um eine
Variable von der Anzeige und
Datenerfassung zu entfernen.
Sie können ihren Wert weiterhin
über das Wertefeld verfolgen.
www.emerson.com/tescom

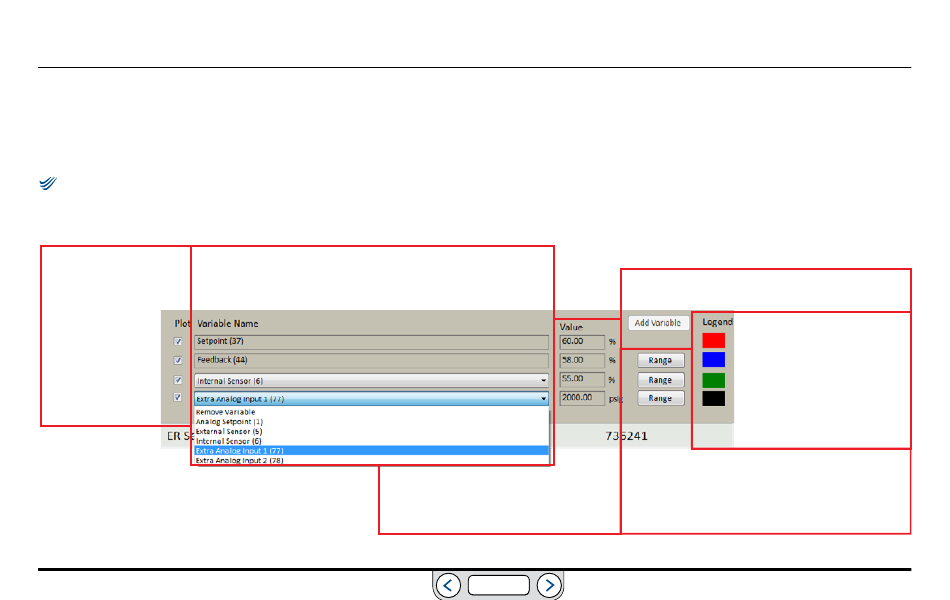

Abb. 50: Bedienelemente und Felder im Variablensteuerungsbereich des Plot-Fensters
Wertefeld
Zeigt den aktuellen Wert einer Variablen an und wird ständig
aktualisiert, wenn das Plot-Fenster aktiv ist. Zeigt Werte auch
an, wenn das Plot-Kontrollkästchen deaktiviert ist.
Schaltfläche „Add Variable" (Variable hinzufügen)
Fügt bis zu zwei weitere Variablen hinzu und wird danach ausgegraut.
Schaltflächen „Range" (Wertebereich)
Beim Klick auf die Schaltflächen wird ein Fenster geöffnet, in dem Sie
Mindest- und Höchstwert sowie Maßeinheit für den Istwert (44) und die
zusätzlichen Variablen festlegen können. Dieser Wertebereich muss
den tatsächlichen Messbereich der Eingangsquelle exakt wiedergeben.
Lesen Sie auch den Hinweis unter WICHTIG! auf der nächsten Seite.
ZURÜCK
Legende
Zeigt die Linienfarben der einzelnen
Variablen im Plot-Fenster an. Die Farben
können nicht geändert werden.
Sollwert:
rote Linie
Istwert:
blaue Linie
Erste zusätzliche Variable:
grüne Linie
Zweite zusätzliche Variable:
schwarze Linie
